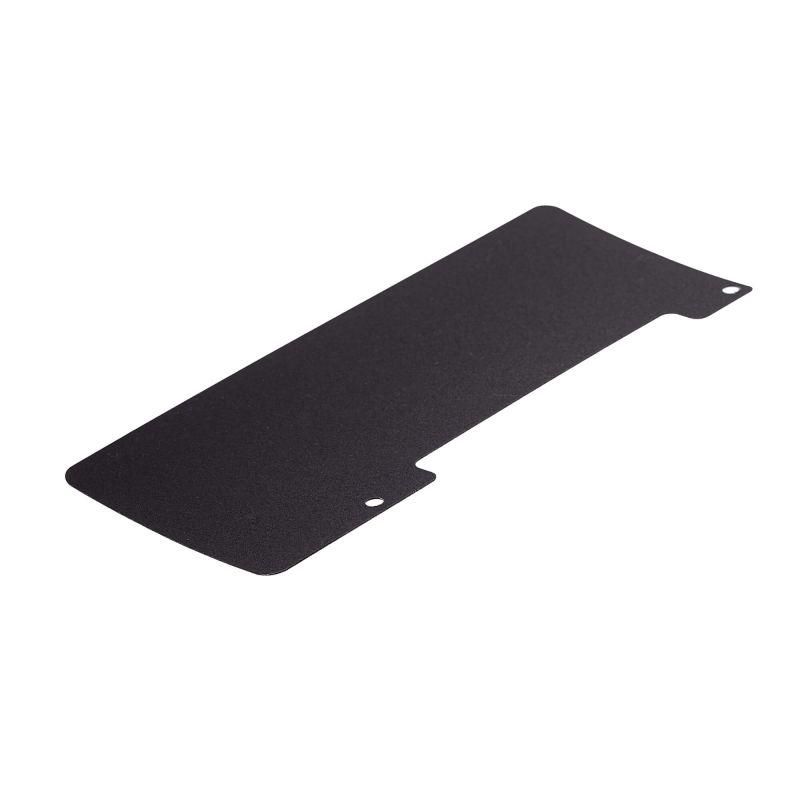

Разделитель для клеммы FFR-70 | PTA-FFR-70 DKC ДКС

Разделитель для клеммы FFR-70 DKC - это тонкий, негорючий элемент из пластика класса V0 UL94, предназначенный для безопасного электрического и визуального разделения клемм в ряду болтовых соединений. Применяется совместно с клеммами FFR-70 DKC на DIN-рейке, обеспечивает надёжную изоляцию между фазами и цепями. Артикул pta-ffr-70 соответствует оригинальному решению от бренда DKC.

Назначение и область применения

Разделитель для клеммы FFR-70 DKC используется для физического и электрического разделения соседних клемм в одном ряду. Это предотвращает случайное замыкание между проводниками, снижает риск возгорания и упрощает диагностику. Подходит для установки в распределительных щитах, пультах управления, системах автоматизации и других местах, где используются болтовые клеммы FFR-70 DKC.

Технические характеристики

• Тип изделия: Разделитель для клемм
• Материал: Негорючий пластик, класс воспламеняемости V0 по UL94
• Толщина: 0,2 мм
• Цвет: Чёрный
• Установка: На DIN-рейку, совместим с клеммами FFR-70 DKC

Совместимость и монтаж

Разделитель для клеммы FFR-70 DKC устанавливается исключительно между клеммами модели FFR-70 от DKC. Он не подходит для других типов клемм - даже аналогичных по внешнему виду. Монтаж выполняется вручную: разделитель просто вставляется в паз между двумя клеммами до плотного защёлкивания. Не требует инструментов. После установки он остаётся жестко закреплённым, не выпадает при вибрациях.

Безопасность и стандарты

Материал разделителя соответствует стандарту UL94 V0 - самозагасаемый, не распространяет пламя. Это важно для соблюдения норм пожарной безопасности в электроустановках. Толщина 0,2 мм достаточна для изоляции напряжений до 1000 В переменного тока, что покрывает большинство промышленных применений.

Преимущества

• Высокая огнестойкость благодаря материалу класса V0 - повышает безопасность системы
• Минимальная толщина (0,2 мм) позволяет экономить место в клеммном ряду
• Чёрный цвет обеспечивает хорошую контрастность при визуальном осмотре
• Простая установка без инструментов - снижает время монтажа
• Изготовлен специально для клемм FFR-70 DKC - гарантирует точную посадку

Ограничения применения

• Не применяется вне клеммных рядов FFR-70 DKC - несовместим с другими сериями
• Не предназначен для механической нагрузки - нельзя использовать как опору или крепление
• Не рассчитан на высокие температуры выше +85 C - не используйте рядом с нагревательными элементами
• Толщина 0,2 мм недостаточна для защиты при сверхвысоких напряжениях (>1 kV AC) - для таких случаев требуется дополнительная изоляция

Примеры использования

• Разделение фаз L1, L2, L3 в трёхфазной сети внутри щита управления
• Изолирование цепей питания и сигналов в ПЛК-панелях
• Разделение входов/выходов в реле-контакторных сборках
• Обеспечение безопасности при обслуживании щитов с высокой плотностью клемм

Практические советы

• Перед установкой проверьте, чтобы клеммы FFR-70 DKC были правильно установлены на DIN-рейке - разделитель не компенсирует перекосы
• Используйте один разделитель между каждой парой клемм, если есть риск контакта между проводами
• Не перегружайте ряд - слишком много разделителей могут затруднить доступ к зажимам
• При замене кабелей не вынимайте разделители без необходимости - они сохраняют изоляционную целостность
• Артикул pta-ffr-70 - единственный подходящий вариант для клемм FFR-70 DKC; другие разделители не гарантируют совместимость
