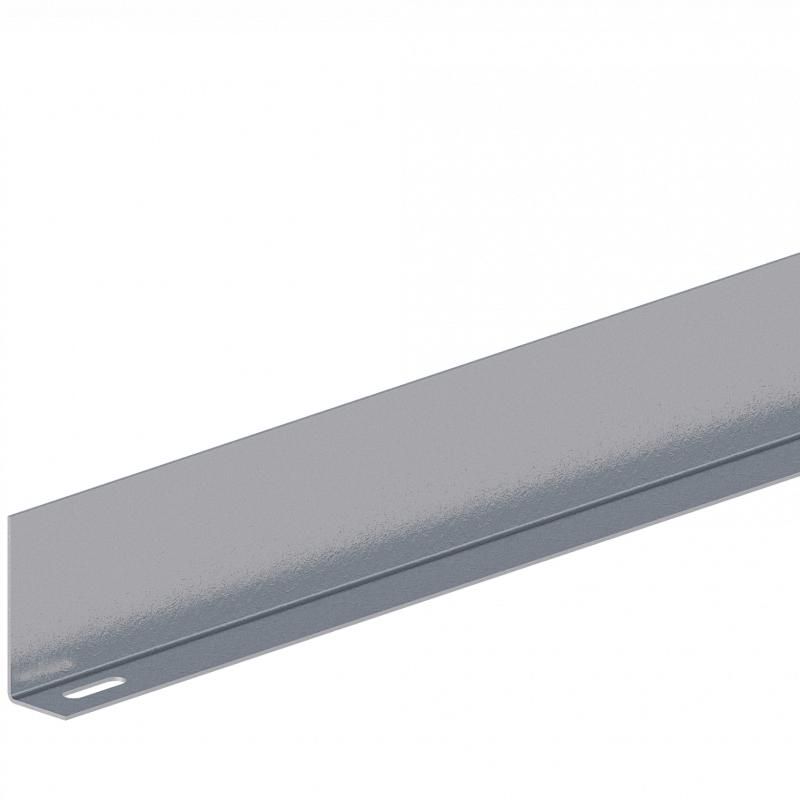

Разделитель для лотка H=50мм L3000 сталь 1.2мм ЛМс-Р цУТ1.5 СОЭМИ Н0121532330

Разделитель для лотка H=50мм L3000 сталь 1.2мм ЛМс-Р цУТ1.5 СОЭМИ - это металлическая перегородка, предназначенная для физического разделения силовых и слаботочных кабелей внутри кабельных лотков. Продукт от бренда СОЭМИ Ст.Оскол с артикулом н0121532330 обеспечивает снижение электромагнитных помех и упорядоченную прокладку проводов в промышленной автоматике, энергообъектах и объектах связи.

Назначение и область применения

Разделитель для лотка H=50мм L3000 сталь 1.2мм ЛМс-Р цУТ1.5 СОЭМИ применяется для разделения кабелей разного назначения: силовые цепи (например, питание двигателей) отделяются от слаботочных (сигнальные, сетевые, управления). Это предотвращает наведение помех, нарушения работы оборудования и повышает надёжность систем. Подходит для установки как в глухих, так и в перфорированных лотках. Часто используется на заводах, в распределительных пунктах, на транспорте, в системах АСУ ТП.

Технические характеристики

• Высота: 50 мм - достаточна для отделения кабелей до среднего сечения;
• Длина: 3000 мм - соответствует стандартным длинам лотков, позволяет использовать без подрезки в большинстве случаев;
• Толщина материала: 1,2 мм - обеспечивает жесткость и устойчивость к деформациям при монтаже;
• Материал: сталь с горячим цинкованием - защищена от коррозии, подходит для помещений с повышенной влажностью и наружной прокладки;
• Климатическое исполнение: УТ1,5 - рассчитан на работу при температуре от −40C до +40C, в условиях умеренного и тропического климата с возможными осадками и запылённостью;
• Стандарт: ТУ 3449-010-05774835-2005 - сертифицированное производство по техническим условиям, а не ГОСТ.

Совместимость и монтаж

Разделитель для лотка H=50мм L3000 сталь 1.2мм ЛМс-Р цУТ1.5 СОЭМИ совместим со всеми типами стальных лотков того же класса (H=50 мм). Крепится самотормозящими зажимами или заклёпками к бортам лотка - не требует сверления. Монтировать можно как вдоль, так и поперёк лотка. Для удобства сборки рекомендуется начинать с краёв и двигаться к центру. Длина 3000 мм позволяет использовать один элемент на целую секцию лотка без стыков.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005, что гарантирует механическую прочность и электроизоляционную безопасность. Горячее цинкование исключает риск образования ржавчины, которая могла бы привести к замыканию или потере контакта. Напряжение в кабелях не влияет на работоспособность разделителя - он является пассивным элементом.

Преимущества

• Горячее цинкование увеличивает срок службы в агрессивных средах - до 20 лет без обслуживания;
• Жёсткая конструкция не прогибается даже при нагрузке на кабели;
• Легко монтируется без специнструментов - экономит время при прокладке;
• Поддерживает нормы ПУЭ и СП 31-110-2003 по разделению кабельных трасс;
• Производится в России, доступен в любых количествах - нет задержек по поставкам.

Ограничения применения

• Не предназначена для использования в лотках с высотой более 50 мм - будет слишком короткой;
• Не подходит для кабелей с внешним диаметром больше 30–35 мм - требуется проверка посадки перед монтажом;
• Не обеспечивает герметизации - для взрывоопасных зон нужны дополнительные решения (гермовводы, экранированные лотки);
• Не работает как экран - для защиты от сильных ЭМП требуется медный экран или оплетка.

Примеры использования

• На производственной линии: разделение питания насосов (380 В) и сигналов с датчиков (24 В);
• В серверной комнате: отделение силового кабеля от Ethernet и USB-линий;
• На железнодорожном терминале: раздельная прокладка кабелей сигнализации и освещения;
• В тепловых электростанциях: изоляция кабелей управления от токов высокого напряжения.

Практические советы

• Перед монтажом проверьте внутреннюю ширину лотка - разделитель должен свободно входить между бортами без усилия;
• Если лоток имеет перфорацию, убедитесь, что крепление не проходит через отверстия - это снижает прочность;
• Для длинных участков используйте несколько разделителей с шагом 1–1,5 метра, особенно при большой массе кабелей;
• При необходимости резки - используйте болгарку с диском по металлу, после чего обработайте края наждаком;
• Артикул н0121532330 часто заказывают партиями - выгоднее приобретать сразу 5–10 штук для крупных проектов.
