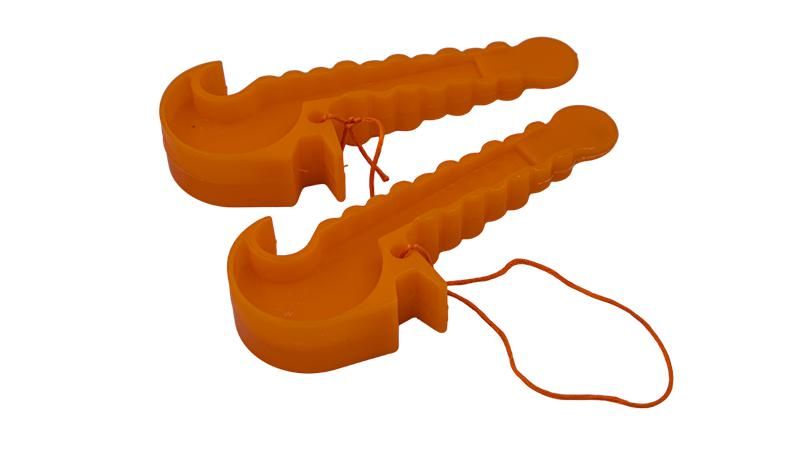

Разделитель фаз CT от НИЛЕД (арт. 13302721) - инструмент для безопасного и точного выведения одного проводника из пучка при работе с силовыми кабелями. Применяется при монтаже, обслуживании и ремонте электроустановок, где требуется доступ к отдельному жилу без вскрытия всей группы.

Назначение и область применения

Разделитель фаз CT используется для механического отделения одной жилы из плотного пучка проводников - например, при подключении счетчиков, автоматов, реле или при прокладке новых линий. Инструмент позволяет работать с кабелями под напряжением, минимизируя риск случайного контакта с соседними жилами. Подходит для работы в щитовых, распределительных устройствах, на опорах ЛЭП и в других местах, где провода собраны в пучок.

Технические характеристики

• Максимальное расстояние отвода проводника от пучка: 25 мм
• Конструкция: два симметричных разделителя с эксцентричной формой
• Фиксация: упор на корпусе предотвращает возврат проводника
• Материал: прочный неметаллический композит, устойчивый к механическим нагрузкам
• Работа: требует парного применения - один разделитель устанавливается по часовой стрелке, второй - против

Совместимость и монтаж

Разделитель фаз CT совместим с любыми одножильными и многожильными кабелями, имеющими диаметр до 25 мм в пучке. Для установки:

• Заготовьте место - освободите участок пучка, чтобы поместить оба разделителя
• Вставьте заостренный наконечник между двумя жилами, слегка надавив
• Поверните каждый разделитель вокруг своей оси - эксцентриситет начнет выталкивать нужную жилу
• Удерживайте положение с помощью упора - он фиксирует провод на расстоянии 25 мм от основного пучка
• Для удобства используйте нижнюю лопатку для первоначального расслоения пучка

Не применяйте инструмент для разделения жестких бронированных кабелей или кабелей с металлической оболочкой - он предназначен только для гибких изолированных проводников.

Преимущества

• Не требует питания - полностью ручной, не создает помех
• Обеспечивает стабильную фиксацию проводника после отделения
• Эксцентричная форма обеспечивает эффективное выведение даже плотно уложенных жил
• Легкая конструкция снижает усталость при длительной работе
• Два элемента в комплекте обеспечивают равномерное усилие и надежную удерживающую систему

Ограничения применения

• Не предназначены для работы с кабелями под высоким напряжением (>1000 В) без соблюдения правил безопасности
• Не подходят для разделения кабелей с толщиной изоляции менее 1 мм - возможна повреждение оболочки
• Не рекомендуются для частого использования на сильно переплетённых пучках более 40 жил - снижается эффективность
• Не заменяет изолирующие средства - всегда используйте в сочетании с диэлектрическими перчатками и инструментами

Примеры использования

• Подключение нового УЗО в распределительном щите, когда все провода собраны в одном пучке
• Замена старого автомата с сохранением существующих подключений
• Добавление точки учета в уже смонтированную линию
• Поиск неисправной жилы в многофазной цепи без демонтажа всего кабеля
• Работа на столбах ЛЭП при подключении ответвлений

Практические советы

• Перед применением проверьте целостность изоляции проводов - поврежденная оболочка увеличивает риск КЗ
• Используйте оба разделителя одновременно - один без другого не обеспечит надежной фиксации
• Если жила плохо отделяется, попробуйте немного повернуть разделители в обратную сторону - это снизит трение
• Для тугих пучков сначала используйте нижнюю лопатку как клин, затем переходите к основному механизму
• Храните инструмент в сухом месте - влага может вызвать скольжение при работе
• Проверяйте зазор между упором и пучком перед каждым использованием - если он меньше 25 мм, возможно, жила слишком толстая
