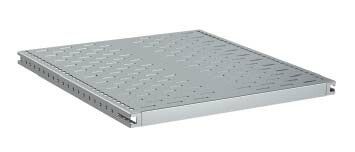

Разделитель горизонтальный Г=345мм Ш=400мм - R5DOE4295 ДКС

Разделитель горизонтальный, глубина 295 мм, ширина 400 мм от DKC (ДКС) - элемент системы RAM block, предназначенный для создания горизонтальных перегородок внутри шкафов. Он используется для физического разделения оборудования в лотках одинаковой глубины, обеспечивая организованную и безопасную компоновку устройств автоматизации и защиты.

Назначение и область применения

Разделитель горизонтальный, глубина 295 мм, ширина 400 мм предназначен для установки внутри шкафов серии RAM block от DKC. Его задача - отделить друг от друга группы аппаратов, проводов или модулей по высоте, чтобы исключить механические помехи, улучшить доступ к оборудованию и повысить удобство обслуживания. Подходит для использования в шкафах с лотками глубиной 295 мм, где требуется распределение нагрузки и зональное разнесение компонентов - например, между источниками питания, контроллерами и коммуникационными устройствами.

Технические характеристики

• Габаритные размеры: 400 × 295 мм
• Тип изделия: Горизонтальный разделитель
• Материал: Сталь
• Количество модулей: 1
• Покрытие: Порошковая окраска
• Цвет: Серый

Изделие выполнено из стали толщиной 1,2–1,5 мм - такой же, что и основной корпус шкафа RAM block. Порошковое покрытие обеспечивает устойчивость к царапинам и коррозии, сохраняет цвет и целостность поверхности даже после длительного использования в условиях производства.

Совместимость и монтаж

Разделитель совместим только с шкафами серии RAM block глубиной 295 мм и шириной 400 мм. Устанавливается на направляющие профиля внутри корпуса - не требует дополнительных крепежей. Монтаж осуществляется путём защёлкивания или вставки в заранее подготовленные пазы. Для точной фиксации рекомендуется использовать оригинальные аксессуары DKC. Если разделитель не доходит до задней стенки шкафа, необходимо применять дополнительные вертикальные стойки для жесткости конструкции.

Безопасность и стандарты

Разделитель является частью системы RAM block, соответствующей степени защиты IP65/IP66 за счёт герметичных заглушек, загиба кромок и качественной сборки. Хотя сам разделитель не создаёт герметичный барьер, он не снижает общую степень защиты шкафа при правильном монтаже. Прочностные показатели соответствуют классу ударопрочности IK10 - изделие выдерживает значительные механические нагрузки без деформаций.

Преимущества

• Выполнена из того же материала, что и корпус шкафа - гарантирует единый уровень долговечности
• Не требует сверления или дополнительных креплений - быстрый и чистый монтаж
• Устойчиво к механическому износу благодаря порошковому покрытию
• Поддерживает стандартизацию сборки в рамках системы RAM block
• Экономит место внутри шкафа, позволяя эффективно использовать вертикальное пространство

Ограничения применения

• Не для шкафов другой глубины - только 295 мм
• Не предназначен для самостоятельного использования вне рамок системы RAM block
• Не обеспечивает электроизоляцию - нельзя использовать как изолирующий экран между силовыми и слаботочными цепями без дополнительных решений
• Не рассчитан на нагрузку выше массы типового оборудования; тяжелые блоки должны крепиться прямо к корпусу, а не к разделителю

Примеры использования

• Разделение зон питания и управления в шкафе автоматизации станка
• Физическое отделяние терминалов связи от частотных преобразователей для минимизации ЭМИ
• Обустройство двух уровней в одном шкафу - нижний уровень для контакторов, верхний - для PLC
• Организация временных зон тестирования в сервисных шкафах

Практические советы

• Перед установкой проверьте соответствие глубины шкафа - 295 мм точно соответствует габаритам разделителя
• Если планируете монтировать тяжёлое оборудование рядом с разделителем - закрепите его напрямую на стенке шкафа, а не на разделителе
• Используйте заглушки для всех открытых отверстий вокруг разделителя - это сохраним степень IP65/IP66
• Для длинных маршрутов кабелей лучше располагать разделитель так, чтобы они не пересекали границу между зонами
• Запаситесь несколькими единицами - при масштабировании проектов часто возникает необходимость в нескольких уровнях разделителей
