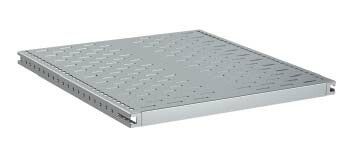

Разделитель горизонтальный 645х1000мм - R5DOE10645 ДКС

Разделитель горизонтальный 645x1000мм от DKC (ДКС), артикул r5doe10645, предназначен для внутреннего секционирования шкафов серии RAM block. Он позволяет организовать физическое разделение оборудования внутри корпуса, сохраняя целостность и доступность всех элементов.

Назначение и область применения

Разделитель горизонтальный 645x1000мм используется исключительно внутри шкафов серии RAM block для создания горизонтальных перегородок между уровнями оборудования. Применяется в системах автоматизации, релейной защиты и мониторинга, где требуется распределить нагрузку, изолировать силовые и слаботочные цепи или упорядочить расположение устройств. Подходит для установки в промышленных условиях - на заводах, в насосных станциях, энергообъектах и других местах с высокими требованиями к защите электрооборудования.

Технические характеристики

• Габаритные размеры: 645 × 1000 мм - точно соответствует внутренним габаритам шкафов RAM block глубиной 645 мм и шириной 1000 мм;
• Материал: сталь - обеспечивает жесткую и долговечную конструкцию;
• Покрытие: порошковая окраска - устойчиво к механическим повреждениям, химическим воздействиям и коррозии;
• Цвет: серый - совпадает с цветовой гаммой корпусов RAM block;
• Количество модулей: 1 - один разделитель формирует одну горизонтальную плоскость;
• Совместимость: предназначен только для шкафов RAM block с глубиной 645 мм и шириной 1000 мм.

Совместимость и монтаж

Разделитель горизонтальный 645x1000мм устанавливается внутри шкафов серии RAM block без дополнительного крепления - он опирается на направляющие профили корпуса. Монтаж осуществляется после сборки основного каркаса и до установки внутреннего оборудования. Убедитесь, что шкаф имеет точные размеры 645×1000 мм - использование с другими корпусами невозможно. Для разделения на несколько уровней можно использовать несколько таких разделителей, располагая их на нужной высоте. Если разделитель не выходит на всю глубину шкафа, необходимо применять дополнительные вертикальные стойки для устойчивости.

Преимущества

• Идеальная точность габаритов - не требует доработки при установке;
• Высокая механическая прочность - выдерживает вес тяжелых устройств, установленных выше или ниже;
• Устойчивость к коррозии - порошковое покрытие сохраняет вид и функциональность даже в агрессивной среде;
• Совместимость с системой RAM block - все элементы взаимозаменяемы и стандартизованы;
• Не требует инструментов для монтажа - просто вставляется в направляющие.

Ограничения применения

• Не предназначена для наружной установки - работает только внутри закрытых шкафов;
• Не подходит для шкафов другой серии или произвольных размеров - даже небольшие отклонения по глубине (например, 650 мм) делают установку невозможной;
• Не является несущей конструкцией - не рассчитана на восприятие значительных боковых нагрузок;
• Не заменяет вертикальные разделители - для продольного разделения нужны другие аксессуары.

Примеры использования

• Разделение зоны питания (высокая мощность) и зоны управления (слаботочные сигналы) в одном шкафе;
• Фиксация PLC-устройств на нижнем уровне, а терминалов HMI - на верхнем;
• Обеспечение вентиляции между уровнями за счет свободного пространства под и над разделителем;
• Организация удобного обслуживания - каждый уровень доступен отдельно без демонтажа всего оборудования.

Практические советы

• Перед монтажом проверьте внутренние размеры шкафа - допуск по глубине должен быть +-1 мм; если шкаф отличается - используйте другую модель;
• При использовании нескольких разделителей соблюдайте равномерный шаг - рекомендовано не более 300–400 мм между уровнями для равномерного распределения массы;
• Не устанавливайте тяжелые устройства прямо на край разделителя - лучше крепить их к стенкам шкафа через кронштейны;
• При необходимости увеличения жесткости - комбинируйте с вертикальными стойками, особенно если разделитель не доходит до задней стенки;
• Артикул r5doe10645 - единственный подходящий для шкафов RAM block 645×1000 мм; аналоги других производителей не гарантируют совместимость.
