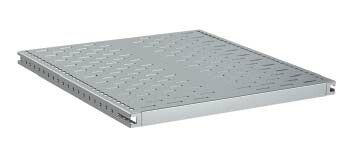

Разделитель горизонтальный Г=745мм Ш=1000мм - R5DOE10745 ДКС

Разделитель горизонтальный DKC (ДКС) артикул r5doe10745 предназначен для внутреннего секционирования шкафов серии RAM block. Он используется для физического разделения оборудования внутри корпуса, сохраняя целостность распределения кабелей и устройств. Этот элемент совместим исключительно с шкафами глубиной 745 мм и шириной 1000 мм.

Назначение и область применения

Разделитель горизонтальный r5doe10745 служит для создания внутренних уровней в шкафах серии RAM block. Его задача - организовать пространство между оборудованием, чтобы избежать переплетения кабелей, улучшить доступ к компонентам и повысить безопасность обслуживания. Применяется в шкафах автоматизации, релейной защиты и систем мониторинга, где требуется четкое зонирование по высоте.

Технические характеристики

• Габаритные размеры: 1000 × 745 мм
• Тип изделия: Горизонтальный разделитель
• Материал: Сталь
• Покрытие: Порошковая окраска, серый цвет
• Количество модулей в высоту: 1
• Совместим с шкафами RAM block глубиной 745 мм и шириной 1000 мм

Совместимость и монтаж

Разделитель r5doe10745 устанавливается только в шкафы серии RAM block с точными габаритами 1000×745 мм. Крепление осуществляется через стандартные направляющие или кронштейны, предусмотренные конструкцией корпуса. Установка требует предварительного выравнивания уровня - разделитель должен располагаться строго горизонтально. Для монтажа не нужны дополнительные крепежи: он опирается на профили шкафа. Не рекомендуется использовать с другими типами шкафов - даже близкие по размеру модели могут иметь отличную систему крепления.

Преимущества

• Изготовлен из стали толщиной 1,2–1,5 мм - обеспечивает жесткую конструкцию без деформаций под нагрузкой
• Порошковое покрытие устойчиво к механическим повреждениям, коррозии и химическим средам
• Точные размеры гарантируют плотную посадку в раму шкафа, исключая люфт
• Серый цвет соответствует стандартному оформлению корпусов RAM block, не нарушает эстетику

Ограничения применения

• Не подходит для шкафов другой глубины - даже +-5 мм могут вызвать проблемы с установкой
• Не предназначена для вертикального монтажа - функционально работает только как горизонтальная перегородка
• Не является несущим элементом - нельзя нагружать тяжелым оборудованием прямо на него
• Не заменяет полноценный ящик или отсек - не имеет стенок, дверей или собственной защиты

Примеры использования

• Разделение силовой части (частотники, контакторы) и слаботочных модулей (PLC, терморегуляторы) в одном шкафе
• Выделение зоны для кабельных трасс и разводки в нижней части шкафа
• Фиксация уровня для установки панели управления выше основного оборудования
• Упорядочивание компонентов в шкафах на промышленных линиях, насосных станциях и энергообъектах

Практические советы

• Перед установкой проверьте, что внутренние направляющие шкафа не деформированы - искривление может помешать правильной посадке разделителя
• Если вам нужна частичная высота разделителя (например, только до половины шкафа), используйте дополнительно вертикальные стойки для удержания
• Не устанавливайте разделитель поверх кабельных каналов - это затруднит последующий доступ и обслуживание
• При использовании нескольких разделителей в одном шкафу - равномерно распределяйте шаг между ними, чтобы не перегружать одну зону
• Артикул r5doe10745 - единственный подходящий вариант для шкафов RAM block глубиной 745 мм; другие разделители из каталога DKC не подойдут
