Разделитель горизонтальный релейного отсека верхний Ш=600 | 307444 КЭАЗ

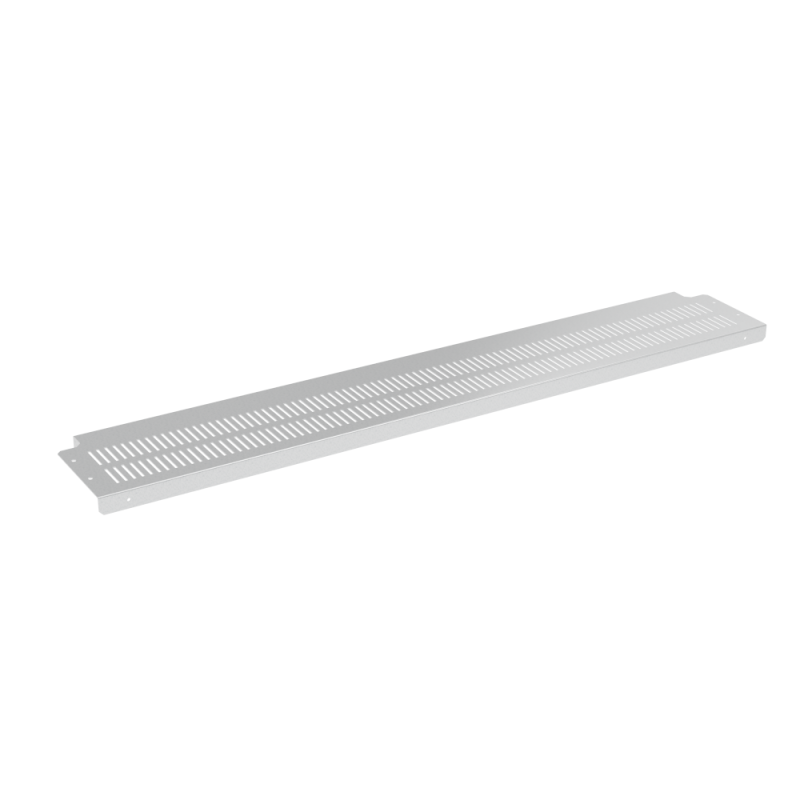

Разделитель горизонтальный релейного отсека верхний Ш=600 от КЭАЗ (арт. 307444) - металлический соединительный элемент, предназначенный для физического разделения релейного отсека и верхней шинной трассы в распределительных устройствах серии OptiBox M. Устанавливается на верхнюю часть корпуса, обеспечивая безопасную изоляцию цепей управления и силовых цепей.

Назначение и область применения

Разделитель горизонтальный релейного отсека верхний Ш=600 используется внутри щитов автоматизации для создания четкой зонной изоляции между высоковольтными шинами сверху и низковольтными реле/контакторами ниже. Применяется в комплектных распределительных устройствах (КРУ) и ячейках типа OptiBox M, где требуется разделение силовых и управляющих цепей по нормам безопасности.

Технические характеристики

• Ширина: 600 мм - соответствует стандартному шагу модульных рамок в сериях OptiBox M
• Материал: оцинкованная сталь толщиной 1,5 мм - обеспечивает жесткую конструкцию и коррозионную стойкость
• Исполнение: соединительный элемент боковой - предназначен для установки между смежными секциями или в качестве торцевого ограничителя
• Цвет: естественный - сохраняет внешний вид оцинкованной стали без покраски

Совместимость и монтаж

Разделитель совместим только с распределительными устройствами серии OptiBox M от КЭАЗ. Устанавливается на верхние направляющие профили корпуса, фиксируется механически - без крепежа, за счет плотного защелкивания в пазы. Для монтажа необходимо предварительно собрать основной каркас щита, затем вставить разделитель вдоль всей ширины (600 мм) над релейным отсеком. Не требует инструментов - достаточно усилия рук.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439 для разделения функциональных зон в распределительных устройствах. Оцинкованная сталь исключает риск возникновения гальванических пар с медными шинами, снижая вероятность коррозии контактов.

Преимущества

• Жесткая конструкция из стали 1,5 мм предотвращает деформацию при нагрузке на шины
• Автоматическая фиксация в пазах ускоряет сборку и исключает смещение при вибрации
• Не требует дополнительной защиты - оцинкование обеспечивает долгий срок службы даже в условиях повышенной влажности
• Совместимость с сериями OptiBox M гарантирует точное соответствие габаритов и крепежных систем

Ограничения применения

• Не применяется вне серий OptiBox M - несовместим с другими типами щитов (например, KSE, EKF, Schneider)
• Не предназначен для вертикальной установки - только горизонтально, как верхний разделитель
• Не заменяет изолирующие перегородки с классом IP - не обеспечивает степень защиты от пыли и влаги
• Не рассчитан на работу в средах с агрессивными химическими веществами - оцинковка устойчива к обычной влажности, но не к кислотам и солям

Примеры использования

• Щит управления насосной станцией: разделитель отделяет шинную трассу 400 В от реле времени и термореле
• КРУ для промышленного конвейера: изолирует силовые шины от контроллеров и кнопочных постов
• Ячейка OptiBox M в пищевой промышленности: предотвращает случайное касание проводов управления к фазовым шинам

Практические советы

• Перед монтажом проверьте, что ширина вашего щита точно 600 мм - отклонение более +-2 мм затруднит установку
• Не используйте этот разделитель как опору для тяжелых аппаратов - он не несет механическую нагрузку
• При необходимости удлинить зону изоляции - комбинируйте несколько разделителей, выстраивая их в ряд
• При обслуживании шин не снимайте разделитель - он не препятствует доступу к контактам, если правильно установлен
