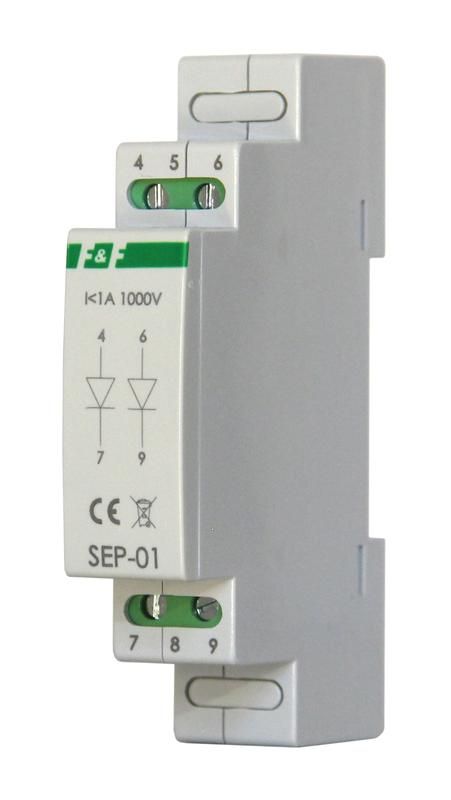

Разделитель сигналов SEP-01 12-600В AC/DC монтаж на DIN-рейке F&F EA09.001.005 Евроавтоматика

Разделитель сигналов 12-600В AC/DC монтаж на DIN-рейке от Евроавтоматика F&F (арт. ea09.001.005) обеспечивает одностороннюю передачу управляющих сигналов между устройствами автоматизации, предотвращая помехи и обратную связь. Устройство удобно монтируется на DIN-рейке и подходит для систем управления освещением и промышленной автоматикой.

Назначение и область применения

Разделитель сигналов 12-600В AC/DC монтаж на DIN-рейке используется для изоляции и фильтрации управляющих сигналов в системах автоматического контроля. Он позволяет передавать команды от одного устройства к другому, не допуская обратного прохождения напряжения или помех. Применяется в системах управления освещением с импульсными реле, где важно сохранить четкую направленность сигнала - например, при централизованном или групповом управлении светильниками.

Технические характеристики

• Рабочее напряжение: 12–600 В переменного или постоянного тока (AC/DC)
• Коммутируемый ток: до 1 А
• Количество каналов: 2 независимых канала
• Способ монтажа: установка на DIN-рейку шириной 35 мм
• Количество занимаемых модулей: 1 (стандартный размер DIN-модуля)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - умеренный и холодный климат, работает в помещениях с контролируемой средой
• Рабочий температурный диапазон: от –25 C до +50 C

Совместимость и монтаж

Разделитель сигналов 12-600В AC/DC монтаж на DIN-рейке совместим со всеми типами DIN-реек по ГОСТ IEC 60715. Монтаж выполняется просто: устройство защёлкивается на рейке без инструментов. Подключение входных и выходных цепей осуществляется через винтовые зажимы - подходят провода сечением до 2,5 мм2. Оба канала работают автономно, что позволяет использовать один модуль для двух независимых цепей управления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Класс защиты IP20 исключает случайный контакт с токоведущими частями, но не предназначено для установки во влажных или запылённых местах вне корпуса. Температурный режим УХЛ4 указывает на соответствие условиям эксплуатации в закрытых отапливаемых помещениях, таких как щитовые, офисы, административные здания.

Преимущества

• Поддержка широкого диапазона напряжений - от 12 В до 600 В, AC и DC - делает устройство универсальным для различных систем управления
• Два канала в одном модуле экономят место на DIN-рейке
• Гарантированная однонаправленная передача сигнала снижает риск ложных срабатываний и перекрестных помех
• Нет необходимости в внешнем питании - работает на основе входящего управляющего сигнала

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 недостаточна
• Максимальный коммутируемый ток - 1 А; не подходит для прямого управления мощными нагрузками (например, двигателями или большими светильниками)
• Запрещена работа при температурах ниже –25 C и выше +50 C - возможны отказы или повреждение компонентов
• Не является источником питания - требует наличия управляющего сигнала на входе

Примеры использования

• Централизованное управление освещением в офисном здании через импульсные реле - разделитель гарантирует, что кнопка на этаже не вызовет реакцию других контуров
• Автоматизация производства: передача команд от PLC к реле в распределительном шкафу без влияния обратных потенциалов
• Системы “умного дома” с несколькими точками управления одним светильником - предотвращает конфликты сигналов

Практические советы

• Перед монтажом проверьте, чтобы напряжение на входе находилось в пределах 12–600 В - превышение выведет устройство из строя
• При использовании в сетях с высоким уровнем ЭМИ (частотные преобразователи, сварочные аппараты) рекомендуется экранирование кабелей
• Учитывайте посадочный размер: модуль занимает всего 1 модуль DIN, поэтому легко встраивается даже в плотно забитые шкафы
• Для надёжности подключения используйте жилы с опрессовкой - особенно при работе с многожильным проводом
• Разделитель сигналов 12-600В AC/DC монтаж на DIN-рейке от Евроавтоматика F&F (арт. ea09.001.005) не требует обслуживания - после правильной установки служит долго без регулировок
