Разделительная полочка 60x3000 (TSG 60 DD) | 6062327 OBO Bettermann

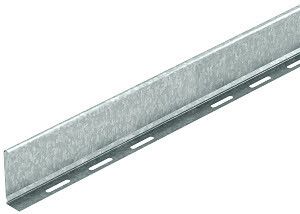

Разделительная полочка для лотка высота 60 мм длина 3000 мм TSG 60 DD - это металлический монтажный элемент от OBO Bettermann, предназначенный для организации и разделения кабелей внутри кабельных лотков. Артикул 6062327 обеспечивает надёжную фиксацию и совместимость с большинством стандартных лотков, что делает TSG 60 DD универсальным решением для промышленной и инфраструктурной автоматизации.

Назначение и область применения

Разделительная полочка TSG 60 DD используется для создания физического разделения между группами кабелей в одном лотке - например, между силовыми и слаботочными цепями, или между различными технологическими линиями. Это предотвращает помехи, упрощает обслуживание и соответствует требованиям безопасности. Применяется в распределительных щитах, на производствах, в телекоммуникационных шкафах, на объектах ЖКХ и энергетики.

Технические характеристики

• Высота: 60 мм - создаёт достаточное вертикальное пространство для прокладки кабелей без перегрузки
• Длина: 3000 мм - позволяет использовать одну полочку на весь участок лотка без стыков
• Материал: сталь с оцинкованным покрытием - защищена от коррозии, не требует дополнительного антикоррозийного состава
• Толщина стенки: 0.75 мм - оптимальная жесткость для нагрузок при прокладке кабелей
• Форма профиля: L-образный - обеспечивает устойчивую посадку на дне лотка и удержание кабелей
• Крепление: винтовое - фиксируется болтами через перфорированные отверстия
• Перфорация: да - есть отверстия для крепления к основному лотку, можно установить в любом месте
• Упаковка: 3 штуки в одной упаковке - удобно для закупки и хранения

Совместимость и монтаж

TSG 60 DD совместим со всеми лотками, имеющими стандартную ширину и глубину, подходящую под высоту 60 мм. Установка выполняется путём выравнивания полочки по дну лотка и фиксации саморезами или болтами через перфорацию. Для точного расположения рекомендуется использовать уровень. Полочка не требует сварки - всё монтируется механически, что снижает время сборки и исключает повреждение покрытия.

Безопасность и стандарты

Изделие выполнено в соответствии с европейскими нормами для кабельных систем. Оцинкованное покрытие соответствует DIN EN ISO 1461, обеспечивая долговечность даже в условиях повышенной влажности. Разделение кабелей способствует соблюдению требований ГОСТ Р 50571 и ПУЭ по изоляции силовых и слаботочных цепей.

Преимущества

• Не деформируется под весом кабелей благодаря толщине 0.75 мм и прочной L-форме
• Оцинкованное покрытие устойчиво к ржавчине, не требует окраски после монтажа
• Легко режется ножницами по металлу при необходимости подрезки до нужной длины
• Подходит для быстрой модификации существующих кабельных трасс без замены всего лотка
• Предназначен специально для лотков OBO Bettermann, но работает и с аналогичными изделиями других производителей

Ограничения применения

• Не предназначен для использования в агрессивных средах с постоянным воздействием кислот, щелочей или солевых растворов - для таких условий требуется нержавеющая сталь
• Не следует применять в качестве несущего элемента для тяжёлых кабельных bundles массой более 80 кг/м - возможна прогиб
• Не подходит для лотков с внутренней высотой менее 60 мм - потребуется другая модель
• Не является герметичным элементом - не обеспечивает IP-защиту, не заменяет кабельные каналы с крышками

Примеры использования

• Разделение силовых кабелей 400 В и сигнальных проводов 24 В в панелях управления станков
• Организация маршрутов в кабельном лотке на заводе - отдельные зоны для Ethernet, USB, питания и датчиков
• Монтаж в телеком-шкафах для упорядочивания волоконно-оптических и медных кабелей
• Обустройство кабельных трасс в подземных коллекторах и кабельных каналах с высокой влажностью

Практические советы

• При заказе учтите, что одна полочка имеет длину 3 метра - рассчитывайте количество по длине лотка, а не по числу секций
• Если лоток длиннее 3 м, используйте несколько полочек с минимальным зазором - не допускайте перекосов
• Для лучшего контакта с поверхностью лотка перед монтажом удалите остатки масла или пыли
• При использовании в местах с частым доступом (например, сервисные зоны) дополнительно проверьте затяжку креплений каждые 6–12 месяцев
• Артикул 6062327 и TSG 60 DD - это один и тот же продукт; при поиске в каталоге используйте оба варианта
