Разъединитель РЛК.1б.10-IV/400 УХЛ1 с приводом ПР-01-7 (ПР-У-01 УХЛ1) КМЧ (6500) | 15500462 НИЛЕД

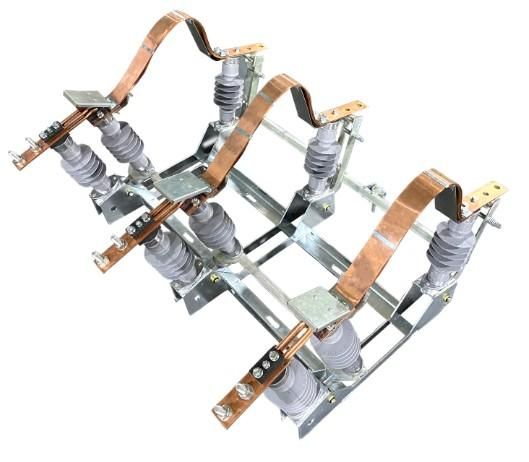

Разъединитель РЛК-1Б-10-IV/400 УХЛ1 с приводом ПР-01-7 УХЛ1 и контрольно-измерительным комплектом (6500) от НИЛЕД предназначен для безопасного отключения участков воздушных линий электропередачи под напряжением до 10 кВ. Его конструкция обеспечивает видимый разрыв цепи, что важно для обслуживания и ремонта. Продукт рассчитан на работу в суровых климатических условиях, включая экстремально низкие температуры.

Назначение и область применения

Разъединитель РЛК-1Б-10-IV/400 УХЛ1 используется в воздушных линиях электропередачи (ВЛИ) для создания физического разрыва цепи при отключении оборудования. Он применяется в местах, где требуется визуальная проверка отсутствия напряжения перед работами - например, на опорах, в распределительных пунктах или на переходах между участками ЛЭП. Комплектация с приводом ПР-01-7 УХЛ1 позволяет оперативно открывать и закрывать контакты дистанционно или механически, а контрольно-измерительный комплект (6500) даёт возможность контролировать состояние контактной группы.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 400 А
• Количество полюсов: 3
• Тип установки: Подвесной
• Метод разъединения: Видимый разрыв цепи
• Изоляционный материал: Полимер
• Температурный режим монтажа: До –60 C
• Стойкость к УФ-излучению: Да
• Гарантийный срок: 72 месяца
• Тип изделия: Разъединитель

Полимерная изоляция снижает риск образования налётов и трещин под воздействием влаги и перепадов температур. Каждый полюс выполнен в виде качающейся системы: одна подвижная колонка перемещается между двумя неподвижными, обеспечивая надёжный разрыв даже при нагрузках и вибрациях.

Совместимость и монтаж

Разъединитель РЛК-1Б-10-IV/400 УХЛ1 монтируется на металлические опоры ВЛИ с помощью базовой рамы. Для работы с приводом ПР-01-7 УХЛ1 необходима установка на высоте, доступной для рычага управления. Монтаж требует соблюдения габаритов: минимальный радиус поворота подвижной части - 1,8 метра. Контактные элементы должны быть выровнены строго по вертикали, чтобы избежать искрения при коммутации. Кабели подводятся сверху или сбоку - в зависимости от схемы линии. Контрольно-измерительный комплект (6500) подключается параллельно к шинам и требует заземления корпуса.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ 19850 и IEC 62271-107. Видимый разрыв гарантирует соответствие нормам безопасности при работе на ЛЭП. Конструкция исключает самопроизвольное замыкание - благодаря жесткой фиксации в положениях “включено” и “выключено”. Привод ПР-01-7 УХЛ1 защищён от случайного включения, имеет механическую блокировку. Все детали сертифицированы для эксплуатации в зонах с повышенной взрывоопасностью и агрессивной средой.

Преимущества

• Высокая надёжность в условиях холодного климата - работает при –60 C
• Полимерная изоляция устойчива к старению, влаге и загрязнениям
• Видимый разрыв позволяет проводить работы без доп.приборов
• Привод ПР-01-7 УХЛ1 совместим со стандартными системами управления
• Контрольно-измерительный комплект (6500) даёт данные о состоянии контактов без вскрытия
• 72-месячная гарантия - один из самых длинных сроков в классе

Ограничения применения

Разъединитель РЛК-1Б-10-IV/400 УХЛ1 нельзя использовать для отключения тока нагрузки - он предназначен только для размыкания цепи при отсутствии тока. Не рекомендуется применять в местах с частыми короткими замыканиями или значительными импульсными перегрузками. Также запрещена работа при наличии обледенения на подвижных частях - это может вызвать отказ механизма. Не подходит для внутренней установки в закрытых ячейках - только на открытых опорах ВЛИ.

Примеры использования

• Отключение секций ВЛИ для планового ремонта на северных территориях России
• Разрыв цепи перед проведением измерений сопротивления изоляции
• Обеспечение безопасности при обслуживании трансформаторных подстанций в районах с вечной мерзлотой
• Автоматизация процессов отключения на удалённых линиях с использованием привода ПР-01-7 УХЛ1

Практические советы

• Перед монтажом проверьте угол поворота подвижной колонки - он должен свободно проходить через весь ход без задевания опоры
• Не используйте смазочные материалы на контактных поверхностях - они нарушают проводимость
• Регулярно осматривайте изоляторы на предмет трещин и налётов - особенно после зимних периодов
• Проверяйте затяжку болтов крепления привода каждые 6 месяцев - вибрации могут ослабить соединения
• Для долгой службы в условиях УФ-облучения не покрывайте поверхность краской - полимер уже устойчив
• При заказе убедитесь, что контрольно-измерительный комплект (6500) совпадает с моделью привода - не все версии совместимы
