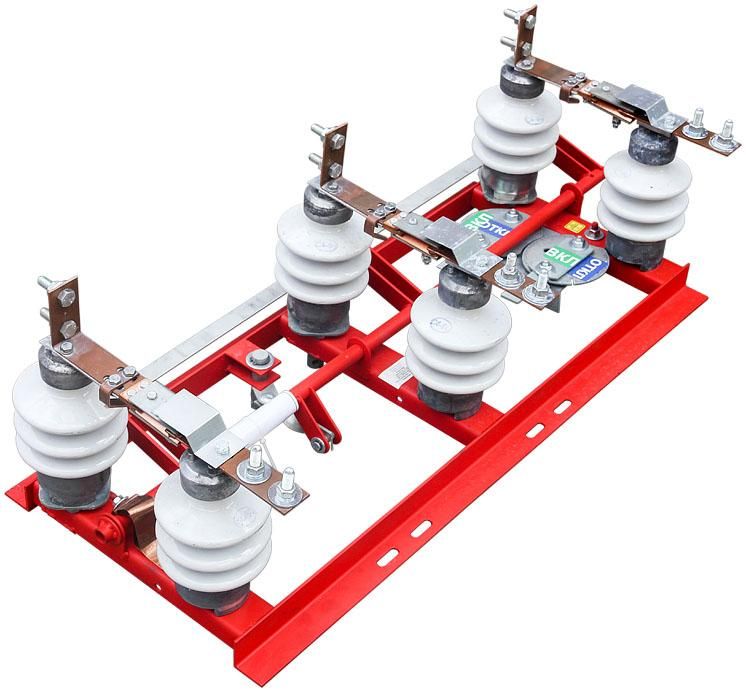

Разъединитель РЛНД-1-10II/630 УХЛ1 с приводом ПРНЗ-10 НИЛЕД 14200362

Разъединитель РЛНД-1-10II/630 УХЛ1 с приводом ПРНЗ-10 НИЛЕД предназначен для безопасного отключения воздушных линий без нагрузки, обеспечивая видимый разрыв цепи. Этот разъединитель применяется на открытых подстанциях и ЛЭП, где требуется надёжное механическое отключение. Привод ПРНЗ-10 позволяет оперативно управлять устройством вручную.

Назначение и область применения

Разъединитель РЛНД-1-10II/630 УХЛ1 используется исключительно для отключения линий при отсутствии тока нагрузки - то есть после отключения автоматических выключателей или предохранителей. Он не предназначен для коммутации под нагрузкой. Его основные задачи:

• Обеспечение видимого разрыва цепи для безопасности персонала при обслуживании;
• Секционирование воздушных линий (ВЛ) для изоляции участков;
• Отключение оборудования перед ремонтом или проверкой.

Устройство рассчитано на работу в условиях открытых подстанций и на опорах ВЛ. Подходит для регионов с суровым климатом благодаря классу исполнения УХЛ1.

Технические характеристики

• Номинальное напряжение: 10 кВ - работает в сетях среднего напряжения;
• Номинальный ток: 630 А - максимальный допустимый ток при нормальной работе;
• Число полюсов: 3 - трёхполюсное исполнение для трёхфазных сетей;
• Тип установки: подвесной - монтируется на опорах ВЛ или металлических конструкциях;
• Метод разъединения: видимый разрыв - при отключении контакты физически расходятся, что позволяет визуально подтвердить отсутствие соединения;
• Материал изоляции: фарфор - устойчив к атмосферным воздействиям и загрязнениям;
• Материал корпуса: оцинкованная сталь и медь - коррозионностойкая конструкция;
• Диапазон температур: от -60 C до +50 C - работает в Арктике и жарком климате;
• Максимальная разрушающая нагрузка: 1 кН - способен выдерживать механические усилия от ветра и гололёда;
• Стойкость к УФ: да - фарфоровые изоляторы не теряют прочность под прямыми солнечными лучами;
• Гарантия: 60 месяцев - длительный срок службы за счёт качественных материалов.

Совместимость и монтаж

Разъединитель РЛНД-1-10II/630 УХЛ1 комплектуется приводом ПРНЗ-10 НИЛЕД - рычажным механизмом для ручного управления. Монтаж выполняется на горизонтальных или вертикальных опорах ВЛ. Для установки необходимо:

• Проверить соответствие посадочных размеров кронштейна и штанги привода;
• Закрепить разъединитель болтовым соединением с моментом, указанным в руководстве;
• Убедиться, что заземление опоры выполнено согласно ПУЭ;
• Не использовать привод для принудительного включения при наличии тока - это опасно!

Привод ПРНЗ-10 требует физического доступа оператора - он не автономен и не оснащён электроприводом.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ Р 52589-2006 и другим нормам для высоковольтного оборудования. Класс защиты IP не указан - так как это внешнее оборудование, не герметичное, но фарфоровая изоляция обеспечивает достаточную защиту от влаги и загрязнений. Обязательно соблюдайте правила работы с высоким напряжением: всегда проверяйте отсутствие напряжения тестером перед работой, даже при видимом разрыве.

Преимущества

• Высокая механическая прочность - выдерживает нагрузки до 1 кН, включая сильный ветер и намёрзший лед;
• Широкий температурный диапазон - надёжно работает в северных регионах России;
• Видимый разрыв - снижает риск человеческой ошибки при обслуживании;
• Фарфоровая изоляция - долговечна, не требует специального ухода;
• Комплексная поставка с приводом - не нужно докупать отдельно элементы управления.

Ограничения применения

• Нельзя применять для отключения или включения под нагрузкой - возможна дуга, повреждение контактов и авария;
• Не предназначен для закрытых распределительных устройств (КРУ) - только для открытых подстанций и ВЛ;
• Привод ПРНЗ-10 требует ручного управления - нельзя автоматизировать процесс без дополнительных решений;
• Не рекомендован для мест с постоянной химической агрессией (например, рядом с заводами с выбросами кислот) - хотя материал устойчив, длительный контакт с агрессивными газами может снизить срок службы.

Примеры использования

• На воздушной линии 10 кВ между двумя трансформаторными подстанциями - для изоляции участка при плановом ремонте;
• На опоре ВЛ в сельской местности - для отключения питания дома перед заменой счётчика;
• На промышленной подстанции - для отключения цепи питания насосной станции перед техобслуживанием;
• В районах с зимними бурями - благодаря прочности конструкции остаётся функциональным при гололёде и порывах ветра.

Практические советы

• Перед монтажом проверьте целостность фарфоровых изоляторов - трещины недопустимы, даже микроскопические;
• При установке на опору используйте уровень - наклон разъединителя может вызвать неравномерную нагрузку на механизмы;
• Регулярно смазывайте шарниры привода ПРНЗ-10 (не реже одного раза в год) - особенно в пыльных или влажных условиях;
• При эксплуатации в условиях повышенной запылённости (карьеры, дороги) периодически протирайте поверхности изоляторов;
• Никогда не пытайтесь включить разъединитель, если на линии есть напряжение - обязательно используйте блокировочные устройства или процедуры LOTO (Lock Out – Tag Out);
• Артикул 14200362 - это точный идентификатор для заказа запчастей и сервисного обслуживания. Сохраните его в документации объекта.
