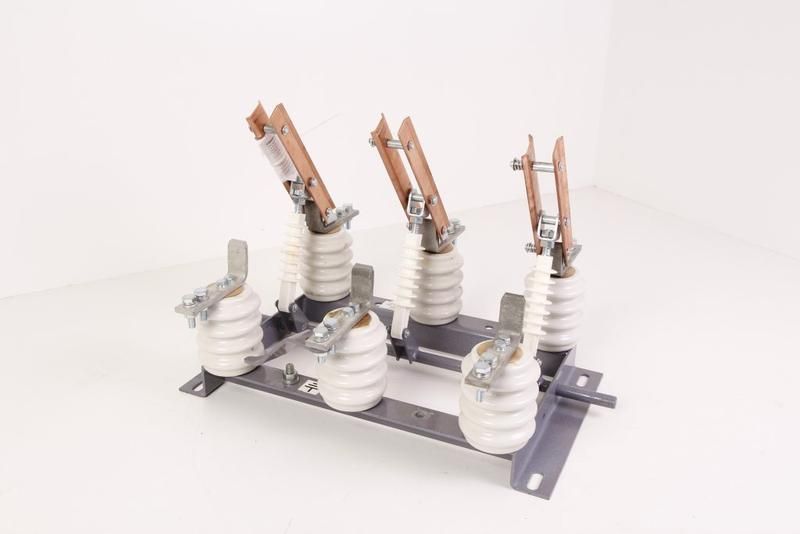

Разъединитель РВ-10/630 УХЛ2 Электрофарфор 00000374

Разъединитель РВ-10/630 УХЛ2 - это механический коммутационный аппарат для отключения и включения участков электросети при отсутствии нагрузки, обеспечивает безопасную работу персонала при обслуживании высоковольтных объектов. Произведён компанией Электрофарфор, артикул 00000374.

Назначение и область применения

Разъединитель РВ-10/630 УХЛ2 используется исключительно для операций без тока нагрузки. Его основные задачи:

• полное отключение участка сети перед проведением ремонтных или профилактических работ;
• переключение схемы питания - изменение способа подключения оборудования;
• включение и отключение зарядных токов воздушных и кабельных линий;
• отключение токов холостого хода трансформаторов;
• коммутирование малых токов нагрузки, не превышающих допустимые значения.

Устройство предназначено для установки внутри комплектных распределительных устройств (КСО) напряжением до 10 кВ. Применяется на подстанциях, в цехах с высоковольтными установками, на линиях электропередачи.

Технические характеристики

• номинальное напряжение: 10 кВ
• номинальный ток: 1000 А
• климатическое исполнение: УХЛ2 - работает при температуре от −50 C до +40 C, устойчив к повышенной влажности и агрессивной среде;
• число фаз: трёхфазный; три токопровода на единой раме;
• наличие ножей заземления: 3 - каждый фазный провод имеет собственный заземляющий нож для принудительного замыкания на землю после отключения;
• тип привода: ручной, через общий вал и рычаг - требует физического воздействия для включения/отключения.

Совместимость и монтаж

Разъединитель РВ-10/630 УХЛ2 рассчитан на установку в ячейки КСО. Монтируется на жесткую металлическую платформу с учётом габаритов и положения привода. Для работы требуется доступ к рычагу управления - он должен быть легко достижим для обслуживающего персонала. Соединение с силовой сетью осуществляется через верхние и нижние выводы токопроводов. Обязательно проверить соответствие посадочных размеров и расположения крепёжных отверстий в КСО.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 19850 и другим нормативам для разъединителей класса 10 кВ. Наличие трёх ножей заземления позволяет выполнять обязательные процедуры безопасности: после отключения каждая фаза надёжно заземляется, что предотвращает случайное попадание напряжения на рабочую зону. Открытый вид контактов даёт возможность визуального контроля состояния размыкания.

Преимущества

• высокая механическая прочность - конструкция выполнена из меди и стали, выдерживает многократные циклы включения-отключения;
• надёжная изоляция между фазами благодаря оптимальному шагу и форме токопроводов;
• заземление каждой фазы повышает уровень защиты персонала;
• совместимость с типовыми КСО - не требует доработки корпуса при замене аналогичных моделей;
• длительный срок службы за счёт простоты конструкции и минимального числа движущихся частей.

Ограничения применения

• не предназначен для отключения токов нагрузки выше нескольких десятков ампер - использование под нагрузкой вызывает дугу, повреждает контакты и опасно;
• не может использоваться в качестве автоматического аппарата - управление только вручную;
• не рекомендован для мест с постоянной вибрацией или ударными нагрузками - возможен самопроизвольный отказ;
• при температурах ниже −50 C возможно затруднение движения механизма - необходима предварительная прогреваемая среда или специальные условия хранения.

Примеры использования

• отключение секционирующей камеры в КСО перед ремонтом трансформатора;
• переключение питание с одного входа на другой при плановых отключениях;
• замыкание на землю кабельной линии перед её осмотром;
• отключение холостого трансформатора для проведения диагностики.

Практические советы

• перед каждым включением обязательно убедитесь, что все устройства на отключённом участке отсоединены - даже слабый ток может повредить контакты;
• регулярно проверяйте состояние контактов: окисление, следы дуги или нагара снижают надёжность - при необходимости протирайте медные поверхности;
• обслуживание выполняйте только при отключенном напряжении и заведомо заземленных фазах - используйте средства индивидуальной защиты;
• при замене старого разъединителя сверьте посадочные размеры и положение привода - отличаются модели других серий, даже схожего номинала;
• храните изделие в сухом помещении - длительное воздействие влаги может вызвать коррозию механизмов.
