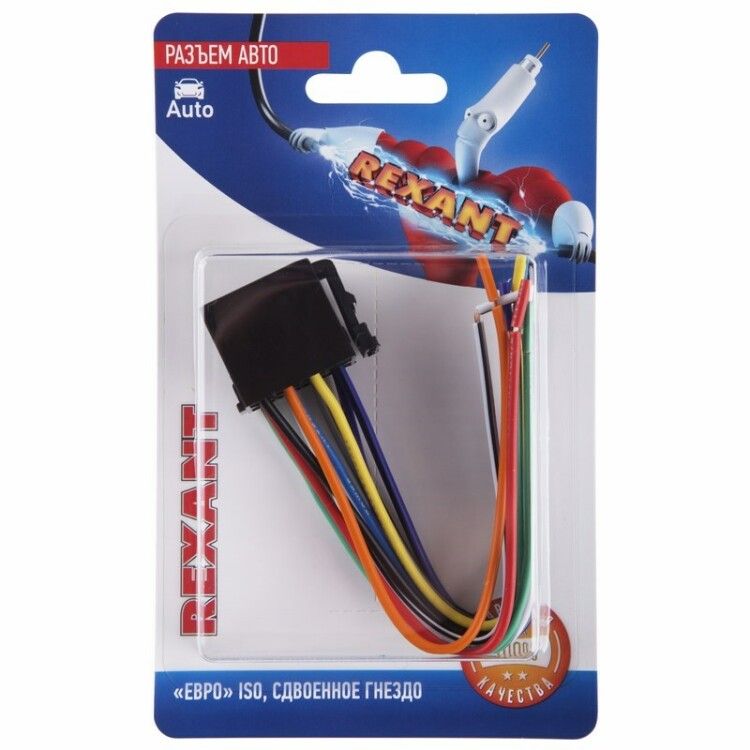

Разъем для автомагнитолы "Евро" ISO, гнездо сдвоенное, (1шт.) | 06-0126-C REXANT MEET

Разъем для автомагнитолы Евро ISO, гнездо сдвоенное, 1 штук от REXANT (арт. etm06-0126-c) - это готовый соединительный узел для быстрого подключения головного устройства к проводке автомобиля. Он сочетает в себе два стандартизированных разъёма: один для питания, второй - для аудиосигнала.

Назначение и область применения

Разъем для автомагнитолы Евро ISO, гнездо сдвоенное, 1 штук предназначен для замены или доработки заводской проводки при установке новой автомагнитолы. Подходит для всех устройств, соответствующих стандарту Euro ISO - это большинство современных головных устройств отечественного и зарубежного производства. Удобен при ремонте, модернизации или переустановке магнитол в легковых автомобилях, фургонах и коммерческом транспорте.

Технические характеристики

• Формат: стандарт Euro ISO (двухчастный разъём)
• Часть 1: чёрная колодка - питание (+12V, масса, управление подсветкой, постоянное напряжение)
• Часть 2: коричневая колодка - акустические каналы (фронт/задние динамики)
• Провода: предварительно подготовлены, цветовая маркировка по стандарту
• Количество контактов: 14 (8 в части питания, 6 в акустической части)
• Максимальный ток: до 10 А (для силовой части)
• Защита корпуса: IP40 (защита от крупных предметов, но не от воды)

Совместимость и монтаж

Разъем для автомагнитолы Евро ISO, гнездо сдвоенное, 1 штук совместим с любыми автомагнитолами, имеющими выход по стандарту Euro ISO. Монтаж выполняется путём подключения проводов к автомобильной проводке через скрутку, клеммы или термоклеевые трубки. Никаких адаптеров или переходников не требуется - разъём уже имеет нужную форму и расцветку. Обязательно проверьте соответствие цветов проводов на вашей машине и на разъёме - стандарты соблюдаются, но возможны исключения в старых моделях авто.

Безопасность и стандарты

Разъем выполнен в соответствии с европейским стандартом ISO 10487, который определяет расположение контактов и цветовую маркировку. Применяемые материалы - термостойкий пластик и медные контакты с омеднением. Температурный режим работы: от –30C до +85C. Не предназначен для установки в зонах с высокой влажностью или прямым попаданием воды - не имеет герметизации.

Преимущества

• Готовый комплект - не нужно делать разводку самостоятельно
• Цветовая маркировка снижает риск перепутать провода
• Устойчивая механическая фиксация контактов
• Не требует дополнительных инструментов для подключения
• Поддерживает все основные функции: питание, управление подсветкой, аудиовыход

Ограничения применения

• Не подходит для магнитол с интерфейсом CAN-Bus или цифровым выводом (Bluetooth, USB, HDMI)
• Не используется в автомобилях с активными системами управления аудио (например, BMW, Mercedes с factory sound)
• Не защищён от влаги - нельзя устанавливать в багажник или под порогами
• Не рассчитан на мощные усилители - максимальный ток 10 А, для внешних усилителей нужен отдельный провод питания

Примеры использования

• Замена старой магнитолы на новую в ВАЗ 2110
• Установка автономной аудиосистемы в Газель Next
• Переделка проводки после повреждения родного разъёма
• Добавление второго головного устройства в маршрутку

Практические советы

• Перед подключением всегда отключите минусовую клемму аккумулятора
• Проверьте, какие провода в автомобиле отвечают за “постоянный” и “замкнутый” контакт - они должны совпадать с чёрным разъёмом
• Если в вашей машине есть заводская антенна - её подключение делается отдельно, этот разъём не предусматривает RF-выход
• Для долговечности используйте термоусадочные трубки вместо обычной изоляционной ленты
• Артикул etm06-0126-c - это одна единица товара; если вам нужны два разъёма (например, для двойной системы), заказывайте две штуки
