Соединительный разъём Connector Base для подключения вспомогательных цепей (AX,AL,SHT,UVT) Susol MCCB TD160 во втычное основание - 83261171806 LSIS

Разъем для втычного основания Susol MCCB, соединительный разъем для подключения вспомогательных цепей (AX, AL, SHT, UVT), TD160 - это компактный контактный модуль, предназначенный для быстрого и надежного подключения вспомогательных цепей автоматических выключателей серии Susol MCCB. Артикул 83261171806 обеспечивает совместимость с устройствами LS Electric и LSIS, упрощая обслуживание и диагностику в распределительных щитах.

Назначение и область применения

Разъем для втычного основания Susol MCCB используется исключительно для подключения внешних вспомогательных цепей к автоматическим выключателям серии Susol MCCB. Он позволяет подсоединить устройства управления, сигнализации и защиты: контакторы AX, реле AL, шунтовые расцепители SHT, катушки минимального напряжения UVT. Применяется в промышленных щитах, на станках, конвейерах, системах автоматизации, где требуется удалённое управление или контроль состояния выключателя без доступа к его внутренним клеммам.

Технические характеристики

• Тип изделия: Разъем для втычного основания
• Способ монтажа: Устанавливается непосредственно на аппарат Susol MCCB
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, не защищает от воды и пыли
• Поддерживаемые функции: AX (дополнительные контакты), AL (реле утечки/перегрузки), SHT (шунтовой расцепитель), UVT (катушка минимального напряжения)
• Артикул: 83261171806
• Производитель: LS Electric / LSIS

Совместимость и монтаж

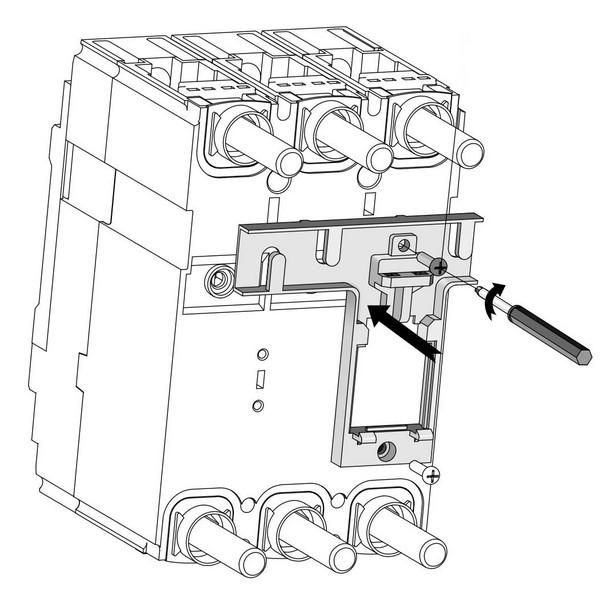

Разъем для втычного основания Susol MCCB совместим только с выключателями серии Susol MCCB, имеющими соответствующий разъём на корпусе. Монтируется путём плотного введения в специальный паз на боковой поверхности аппарата до фиксации. Подключение проводов выполняется через клеммы на лицевой стороне разъема. Нельзя использовать с другими сериями автоматов - даже если они имеют аналогичную форму, контакты могут не совпадать.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP20 предполагает установку только внутри закрытых щитов. Для предотвращения поражения электрическим током все неиспользуемые выводы должны быть изолированы - как указано в описании производителя. Не допускается использование вне электрощита или в условиях повышенной влажности, запылённости или температур выше +40 C.

Преимущества

• Ускоряет замену и ремонт: не требует переподключения проводов при замене автомата - достаточно снять и переустановить разъем
• Обеспечивает чистую коммутацию: минимизирует риск ошибочного подключения благодаря стандартизированным контактам
• Экономит время при наладке: позволяет подключать вспомогательные цепи до установки автомата в щит
• Не требует дополнительных кабельных каналов: провода идут прямо от разъема к контроллеру или реле

Ограничения применения

• Не предназначен для работы под нагрузкой более 5 А - только для сигналов и управления
• Не работает с выключателями других брендов, кроме LS Electric и LSIS
• Не имеет защиты от влаги - нельзя применять во влажных помещениях, на улице или в открытых щитах
• Не поддерживает силовые цепи - только вспомогательные (сигнальные, управляющие)
• Запрещено вскрытие или модификация корпуса - гарантия теряется

Примеры использования

• Шунтовый расцепитель SHT подключен к разъему - позволяет дистанционно отключить автомат при аварии
• Реле AL подключено через разъем - передаёт сигнал о перегрузке в систему SCADA
• Катушка UVT подключена к источнику питания - автомат отключится при падении напряжения ниже 70%
• Дополнительные контакты AX используются для индикации положения автомата на панели управления

Практические советы

• Перед монтажом проверьте, что автомат Susol MCCB имеет свободный разъём - он расположен справа или слева от основного корпуса
• Используйте провода сечением 0,5–2,5 мм2; слишком толстые жилы не войдут в клеммы
• Всегда изолируйте неиспользованные контакты - даже если они кажутся “незапитанными”, потенциал может возникнуть при работе системы
• При замене автомата сохраните разъем - он легко снимается и устанавливается на новый аппарат того же типа
• Не затягивайте клеммы сверх меры - пластиковая часть разъема хрупкая, можно повредить контактную группу
