Разъем герметичный автомобильный РГА-1П 0.5-1.5 мм² КВТ 89503

Разъем герметичный автомобильный РГА-1П КВТ предназначен для надежного и виброустойчивого соединения многожильных медных проводов в условиях повышенной влажности, запыленности и вибраций. Этот разъем используется там, где важна долговечность и герметичность - например, в автомобилях, спецтехнике и на производстве. Артикул 89503 соответствует серийному решению КВТ, проверенному в реальных условиях эксплуатации.

Назначение и область применения

Разъем герметичный автомобильный РГА-1П КВТ создан для создания быстроразъемных соединений между проводами в агрессивных средах. Он обеспечивает устойчивую передачу сигнала или питания даже при постоянных механических нагрузках и воздействии внешних факторов. Подходит для установки в кузовах автомобилей, на двигателях, в системах управления транспортом, на сельскохозяйственной и строительной технике.

Технические характеристики

• Номинальное сечение провода: 0,5–1,5 мм2 - подходит для слаботочных цепей и маломощных устройств
• Материал контактов: латунь Л63 с электролитическим лужением - повышает corrosion resistance и снижает переходное сопротивление
• Материал корпуса: нейлон 6,6 - прочный, термостойкий материал, выдерживающий температуру до +105 C
• Степень защиты: IP68 - полностью герметичен, защищен от пыли и длительного погружения в воду
• Наличие защелки: да - фиксирует соединение, предотвращает случайное расхождение

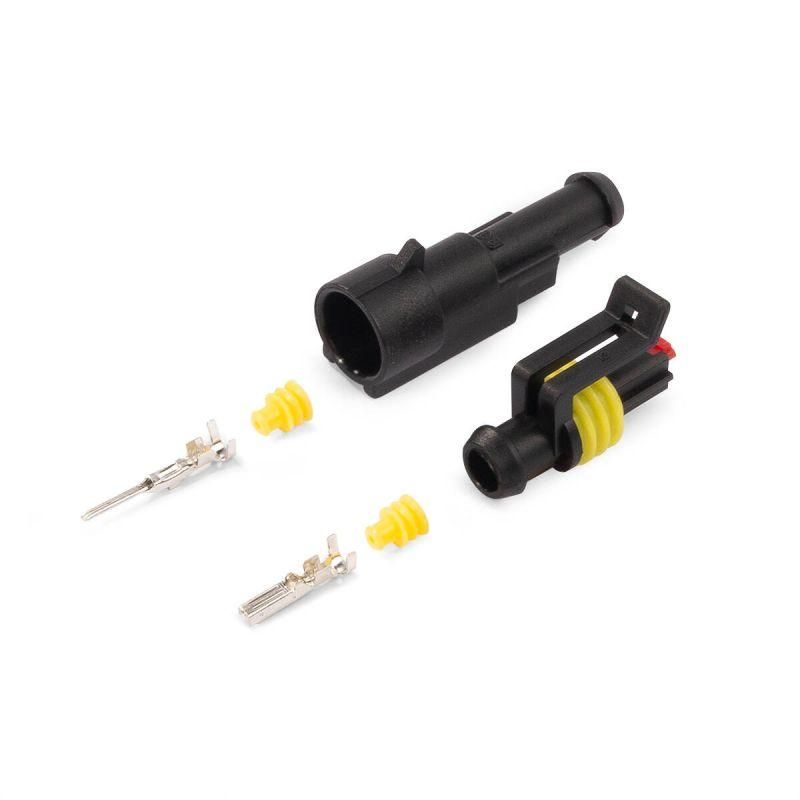

• Формат комплекта: каждая пара включает разъемы типа «мама» и «папа» - готовы к использованию сразу после распаковки

Совместимость и монтаж

Разъем РГА-1П КВТ совместим с многожильными медными проводами указанного сечения. Для монтажа требуется обжим контактных гильз специальным инструментом - сам разъем не содержит встроенных зажимов. Установка выполняется через отверстие в стенке корпуса или панели. Диаметр посадочного места не указан в данных, поэтому перед монтажом необходимо сверить размеры с имеющимся проходным отверстием. Соединение не требует пайки - достаточно правильного обжима и плотного ввода в корпус.

Безопасность и стандарты

Изделие соответствует требованиям к герметизации и термостойкости, применяемым в автопроме. Высокая степень защиты IP68 позволяет использовать разъем в условиях, где возможны мойки высокого давления, попадание воды или длительная эксплуатация во влажной среде. Температурный режим работы до +105 C делает его пригодным для установки рядом с двигателем или другими источниками тепла.

Преимущества

• Высокая надежность соединения благодаря защелке и герметичной конструкции
• Устойчивость к вибрациям - идеально для мобильной техники
• Защита от коррозии благодаря лужению латунных контактов
• Простота сборки - не нужна пайка, достаточно обжима
• Готовые пары «мама-папа» исключают ошибки при подборе компонентов

Ограничения применения

• Не предназначена для проводов сечением более 1,5 мм2 - риск перегрева и плохого обжима
• Не рекомендовано использование в средах с температурой выше +105 C - материал корпуса начнет деформироваться
• Не подходит для силовых цепей с током выше допустимого для данного сечения - требуется расчет по токовой нагрузке
• Отсутствие информации о максимальном рабочем напряжении - следует опираться на нормы для проводов 0,5–1,5 мм2 (обычно до 48 В постоянного тока)

Примеры использования

• Подключение датчиков ABS на колесах автомобиля
• Соединение проводов освещения в кабине грузовика
• Обвязка электрооборудования на экскаваторе или комбайне
• Прокладка сигналов управления в условиях повышенной влажности (например, в рыболовецком судне)

Практические советы

• Перед монтажом обязательно используйте обжимные клещи, подходящие для контактов разъема - некачественный обжим нарушает герметичность и вызывает нагрев
• Проверьте внутренний диаметр отверстия в панели - он должен точно соответствовать наружному диаметру корпуса разъема, чтобы сохранить IP68
• Не применяйте разъем в местах с частым химическим воздействием (агрессивные моющие средства, масла) - хотя нейлон устойчив, некоторые растворители могут повредить поверхность
• При замене старого разъема - берите тот же артикул 89503: совместимость гарантируется только с оригинальными компонентами КВТ
