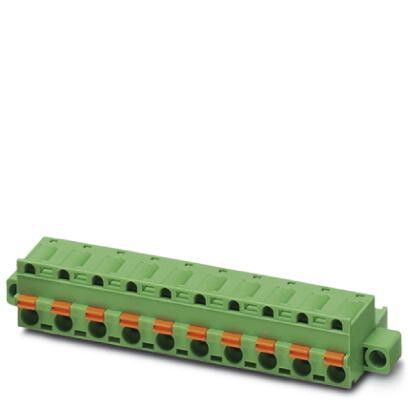

Разъем печатной платы GFKC 2,5/ 3-STF-7,62 | 1939756 Phoenix Contact

Разъем печатной платы GFKC 2.5/3-STF-7.62 от Phoenix Contact предназначен для надежного соединения проводов с печатной платой в устройствах автоматизации. Этот разъем обеспечивает прочный контакт без пайки, что ускоряет сборку и обслуживание.

Назначение и область применения

Разъем GFKC 2.5/3-STF-7.62 используется для подключения одножильных проводов к печатным платам в контроллерах, модулях ввода-вывода и других компактных электронных системах. Подходит для промышленной автоматики, станков, систем управления и распределительных щитов, где требуется быстрая замена или ремонт.

Технические характеристики

• Количество контактов: 3
• Шаг контактов: 7,62 мм
• Номинальное напряжение: до 400 В
• Номинальный ток: до 12 А
• Сечение провода: 0,2–2,5 мм²
• Тип подключения: зажимная клемма с винтом
• Материал корпуса: полиамид (PA 6.6), самозатухающий
• Цвет корпуса: серый

Совместимость и монтаж

Разъем GFKC 2.5/3-STF-7.62 монтируется прямо на печатную плату через выводы типа THT (through-hole technology). Для установки необходимо просверлить отверстия с шагом 7,62 мм, соответствующими расположению ножек разъема. После вставки выводы припаиваются к дорожкам платы. Кабель подключается путем ослабления винта, введения провода в гнездо и затяжки — пайка не требуется.

Учитывайте посадочный диаметр отверстий на плате — он должен соответствовать диаметру ножек разъема (обычно около 1,0–1,2 мм).

Безопасность и стандарты

Разъем GFKC 2.5/3-STF-7.62 соответствует требованиям IEC 60947-7-1 и UL 1059. Материал корпуса имеет класс горючести V-0 по UL 94, что снижает риск распространения пламени в случае перегрева.

Преимущества

• Надежное механическое соединение без пайки — снижает риск повреждения платы при монтаже и демонтаже
• Высокая плотность контактов благодаря шагу 7,62 мм — экономия места на плате
• Износостойкий механизм зажима — позволяет многократно подключать и отключать провода
• Стандартная конструкция совместима с большинством промышленных платформ

Ограничения применения

• Не предназначены для многожильных проводов без наконечников — возможна потеря контакта
• Не рекомендован для применений с частыми вибрациями без дополнительной фиксации
• Запрещено использовать при температуре выше +110 °C — материал корпуса теряет прочность
• Не подходит для высокочастотных сигналов свыше 100 МГц из-за паразитных емкостей

Примеры использования

• Подключение датчиков к модулю ввода-вывода PLC
• Фиксация проводов питания в устройстве управления двигателем
• Сборка тестового стенда с быстрой заменой плат
• Монтаж сигнальных цепей в распределительных шкафах

Практические советы

• Перед подключением зачистите провод на 8–10 мм — недостаточная длина вызывает плохой контакт
• Затягивайте винт усилием 0,2–0,25 Н·м — переизбыток момента сломает пластиковую часть
• Для многократных подключений используйте жилы с наконечниками типа “штырь”
• Проверьте правильность ориентации перед пайкой — разъем имеет поляризацию, неверная установка нарушит работу системы
• GFKC 2.5/3-STF-7.62 от Phoenix Contact легко заменяется аналогичными разъемами других производителей с таким же шагом и числом контактов — проверьте соответствие посадочных размеров.
