Разъем печатной платы SPC 5/ 4-STCL-7,62 | 1718504 Phoenix Contact

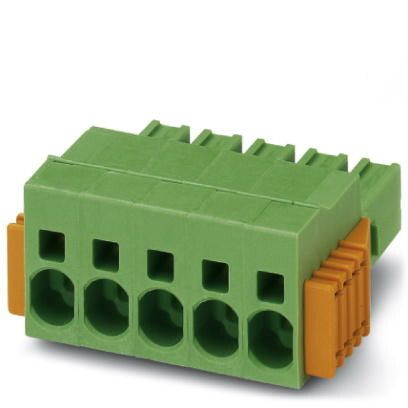

Разъем печатной платы SPC 5/ 4-STCL-7,62 от Phoenix Contact предназначен для надежного соединения проводов с печатной платой в устройствах автоматизации. Артикул 1718504 обеспечивает устойчивый контакт даже в условиях вибраций и перепадов температур.

Назначение и область применения

Разъем печатной платы SPC 5/ 4-STCL-7,62 используется для подключения одножильных проводов к печатным платам в промышленном оборудовании. Подходит для установки в контроллеры, модули ввода-вывода, измерительные приборы и другие устройства, где требуется компактное и долговечное соединение.

Технические характеристики

• Количество контактов: 4
• Шаг контактов: 7,62 мм
• Номинальный ток: до 12 А (при 250 В переменного тока)
• Номинальное напряжение: 250 В AC / 300 V DC
• Тип подключения: винтовые зажимы
• Максимальная площадь сечения провода: 2,5 мм²
• Минимальная площадь сечения провода: 0,2 мм²
• Материал корпуса: полиамид PA 6.6, самозатухающий (UL94 V-0)
• Цвет корпуса: серый

Совместимость и монтаж

Разъем SPC 5/ 4-STCL-7,62 монтируется на печатную плату через выводы типа THT (through-hole technology). Для установки требуются отверстия диаметром 1,3 мм, соответствующие шагу 7,62 мм. Установка выполняется вручную или с помощью автоматических станков. После вставки в плату провода фиксируются винтовыми зажимами — достаточно затянуть винты отверткой с плоским жалом.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и UL 1059. Материал корпуса имеет класс горючести UL94 V-0 — самозатухающий, что снижает риск распространения пламени. Применяется в системах, требующих повышенной пожаробезопасности.

Преимущества

• Устойчивость к механическим нагрузкам благодаря прочному корпусу и надежному винтовому зажиму
• Поддержка широкого диапазона сечений проводов — от 0,2 до 2,5 мм²
• Стандартный шаг 7,62 мм совместим с большинством промышленных плат
• Не требует специальных инструментов для монтажа — достаточно обычной отвертки

Ограничения применения

• Не предназначена для многожильных проводов без наконечников — возможна потеря контакта
• Не рекомендуется для частых подключений/отключений — винтовые зажимы рассчитаны на постоянную установку
• Не защищена от внешних воздействий (IP-класс не указан); применяется только внутри закрытых корпусов
• Не подходит для высокочастотных сигналов выше 100 кГц — из-за паразитных емкостей и индуктивностей

Примеры использования

• Подключение датчиков температуры к PLC-модулю
• Фиксация проводов питания в устройстве управления двигателем
• Соединение сигнальных линий в пульте управления конвейера
• Замена старых разъемов в ремонте промышленной аппаратуры

Практические советы

• Перед монтажом проверьте соответствие сечения провода — слишком толстый провод повредит зажим, слишком тонкий — плохо фиксируется
• Используйте наконечники для многожильных проводов, чтобы избежать обрывов
• При сборке платы соблюдайте полярность — хотя разъем не поляризован, схема подключения должна быть согласована
• Проверяйте плотность затяжки винтов: недостаточно — плохой контакт; слишком сильно — риск повреждения резьбы
• Артикул 1718504 можно заменить аналогичными разъемами SPC 5/ x-STCL-7,62 от Phoenix Contact при изменении числа контактов
