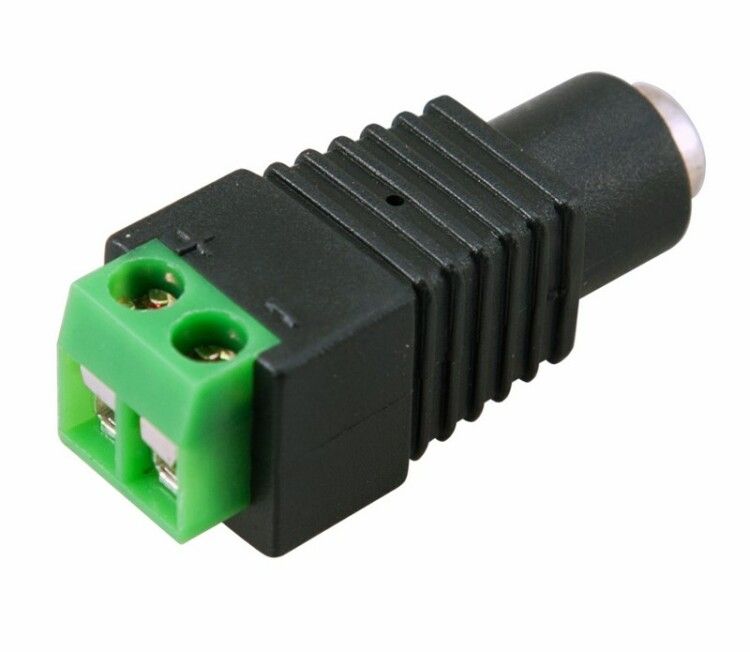

Разъем питания гнездо 2.1х5.5 с клеммной колодкой | 14-0315 REXANT MEET

Разъем питания гнездо 2.1×5.5 с клеммной колодкой от REXANT - это надежное двухконтактное соединение для подключения устройств постоянного тока 12–24 В. Артикулы etm14-0315 и 14-0315 подходят для замены поврежденных разъемов, монтажа новых цепей питания и подключения оборудования без пайки.

Назначение и область применения

Разъем питания гнездо 2.1×5.5 с клеммной колодкой предназначен для подключения устройств с питанием постоянного тока (DC): систем видеонаблюдения, зарядных адаптеров, световых приборов, малых контроллеров и других бытовых или промышленных устройств. Подходит для замены повреждённых разъёмов на шнурах питания, а также для сборки новых кабельных сборок. Устанавливается на кабеле между источником питания и оборудованием.

Технические характеристики

• Формат разъема: гнездо (мама), внутренний диаметр 2.1 мм, внешний диаметр 5.5 мм
• Номинальное напряжение: 12 В (работает при 24 В, но не рекомендовано для длительной работы выше 12 В)
• Номинальный ток: 2 А - максимальная допустимая нагрузка
• Подключение: винтовые зажимы - удобны для многожильных и жестких проводов
• Максимальное сечение кабеля: 3.46 мм2 (соответствует медному проводу Ø2.1 мм)
• Материал контактов: медь с цинком (Cu+Zn), оцинкованная поверхность
• Материал корпуса: полиамид (PA) - устойчив к механическим воздействиям
• Степень защиты IP20: защищено от предметов больше 12.5 мм, но не от воды и пыли
• Маркировка полюсов: 1 (+) и 2 (-) - четкая идентификация полярности
• Цвет корпуса: черный
• Безгалогенный состав: да - соответствует требованиям экологичности
• Рабочий диапазон температур: от –30C до +50C

Совместимость и монтаж

Разъем совместим со всеми стандартными штекерами 2.1×5.5 мм. Для установки требуется подготовить кабель с зачищенными концами. Каждый провод фиксируется винтом в отдельном зажиме - один для плюса (1), второй для минуса (2). Подходят следующие типы кабелей: ШВВП, ПВС, комбинированные провода, витая пара (при условии достаточного сечения). Не требует пайки - экономит время при ремонте и сборке. Обязательно соблюдайте правильную полярность: неверное подключение может повредить оборудование.

Безопасность и стандарты

Разъем соответствует требованиям безопасности для низковольтных цепей. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве. Однако степень защиты IP20 исключает использование во влажных средах, на улице или в помещениях с повышенной запыленностью. Не предназначен для подключения к сети переменного тока (AC).

Преимущества

• Удобство монтажа - вместо пайки используются винтовые зажимы
• Высокая механическая прочность корпуса из полиамида
• Оцинкованная поверхность контактов увеличивает срок службы и устойчивость к окислению
• Ясная маркировка полюсов предотвращает ошибки при подключении
• Поддерживает широкий диапазон температур - подходит для холодных помещений и теплых серверных

Ограничения применения

• Не предназначена для работы при напряжении выше 12 В - возможен пробой изоляции или перегрев
• IP20 - нельзя использовать в условиях влаги, пыли, брызг или открытого воздуха
• Максимальный ток 2 А - не подходит для мощных устройств (например, светодиодных лент >24 Вт)
• Не рассчитана на частые подключения/отключения - винтовые зажимы не обеспечивают быстрой фиксации
• Не совместима с кабелями меньшего сечения (<0.5 мм2) - контакт будет слабым

Примеры использования

• Замена выходного разъема на блоке питания камеры видеонаблюдения
• Подключение питания к микроконтроллеру Raspberry Pi через внешний адаптер
• Создание удлинителя с винтовым входом для тестирования оборудования
• Монтаж резервного питания в автоматических системах управления
• Ремонт шнура питания, где поврежден оригинальный разъем

Практические советы

• Перед монтажом проверьте соответствие диаметра штекера (2.1×5.5 мм) - даже небольшая разница в размерах может вызвать плохой контакт
• Защитите место соединения от влаги - используйте термоусадку или герметик, особенно если разъем установлен внутри корпуса с возможным конденсатом
• Не затягивайте винты слишком сильно - можно повредить пластиковую часть корпуса или пережать провод
• Для многожильных проводов лучше использовать наконечники - так контакт будет более надежным
• Проверяйте полярность перед первым включением - помеченная “1” обычно соответствует плюсу, но всегда сверьтесь с документацией устройства
• Этот разъем - решение для стационарных установок; для часто отсоединяемых кабелей выбирайте быстросъемные варианты типа XLR или Molex
