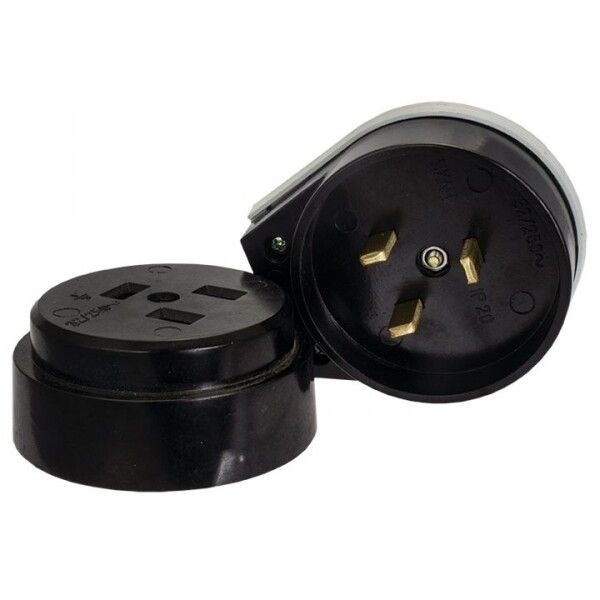

Разъем РШ-ВШ 32А 250В 2P+PE (ОУ) карболитовый черный EKF PROxima | AS-250-O-03

Разъем РШ-ВШ 32А 250В 2P+PE (ОУ) карболитовый черный от EKF серии PROxima - это надежный бытовой и промышленный разъем с заземлением, предназначенный для подключения оборудования мощностью до 7 кВт. Карболитовый корпус обеспечивает прочность и устойчивость к механическим воздействиям, а винтовые соединения обеспечивают долговечный контакт даже в условиях вибраций.

Назначение и область применения

Разъем РШ-ВШ 32А 250В 2P+PE (ОУ) карболитовый черный используется для временного или постоянного подключения электроприборов к однофазной сети 230 В с частотой 50 Гц. Подходит для оборудования мощностью до 7 кВт - сварочных аппаратов, насосов, компрессоров, электроинструментов и других устройств с высокой нагрузкой. Применяется на объектах с открытой проводкой: мастерские, цеха, стройплощадки, склады, автосервисы. Комплектуется вилкой, что позволяет использовать его как пару «розетка–вилка» без дополнительных элементов.

Технические характеристики

• Номинальное напряжение: 230 В (соответствует сетям 220–250 В)
• Номинальный ток: 32 А
• Количество полюсов: 2P + PE (два рабочих контакта + заземление)
• Заземляющий контакт расположен в положении «6 часов» - соответствует стандартному расположению для безопасности
• Степень защиты: IP44 - защищен от брызг воды и твердых частиц размером более 1 мм
• Материал корпуса: карболит - термореактивный пластик с повышенной жесткостью и теплостойкостью
• Материал контактов: медные токоведущие части с хорошей проводимостью
• Способ подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Габариты: 80×80×50 мм
• Цвет: черный, глянцевая поверхность
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Частота: 50 Гц
• Количество фаз: одна
• Не содержит галогенов - безопаснее при возможном возгорании
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Разъем РШ-ВШ 32А 250В 2P+PE (ОУ) карbolитовый черный совместим с вилками того же типа - РШ-ВШ 32А. Установка выполняется открытым способом на стену или щит с помощью винтового крепления. Для монтажа нужны два отверстия под крепежные болты (расстояние между ними соответствует габаритам корпуса). Кабель подключается через винтовые зажимы внутри корпуса - максимальное сечение провода не указано, но рекомендуется использовать медный провод сечением 4–6 мм2 для тока 32 А. Разъем уже собран с корпусом - дополнительная сборка не требуется.

Безопасность и стандарты

Разъем соответствует требованиям ГОСТ 12.2.007.0-74 - норматива для электротехнических изделий в системах защиты персонала. Защита контактов предотвращает случайное прикосновение к токоведущим частям. Индекс IP44 гарантирует защиту от брызг и пыли - подходит для помещений с повышенной влажностью или запыленностью. Отсутствие галогенов снижает выделение токсичных веществ при нагреве. Все изделия имеют индивидуальный штрих-код - возможность трассировки по партиям.

Преимущества

• Высокая механическая прочность карболита - выдерживает удары и давление
• Надежное винтовое соединение - не требует специнструмента, легко обслуживается
• Заземление обязательно - повышает безопасность при работе с металлическими корпусами оборудования
• Длинная гарантия - 7 лет, что выше среднего для аналогичных изделий
• Комплектация с вилкой - готовое решение без необходимости докупать отдельную вилку
• Подходит для длительной работы под нагрузкой - рассчитан на непрерывный режим 32 А

Ограничения применения

• Не предназначен для установки в помещениях с постоянным попаданием струй воды - степень защиты IP44 недостаточна для улицы или мойки
• Не подходит для трехфазных сетей - имеет только один рабочий полюс (не три)
• Не имеет световой индикации - невозможно определить наличие питания визуально
• Не предусматривает автоматическую блокировку - нельзя исключить случайное отключение при вибрациях без дополнительных мер
• Карболитовый корпус менее эластичен, чем ABS - при избыточном усилии при затяжке винтов есть риск растрескивания

Примеры использования

• Подключение сварочного аппарата на автомастерской
• Электроинструмент (дрель, шлифмашина) на стройке с временными источниками питания
• Насос для откачки воды на даче или в подвале
• Компрессор для воздушных инструментов в цеху
• Переносной осветительный модуль на площадке

Практические советы

• При подключении используйте провод с минимальным сечением 4 мм2 - для 32 А меньшее сечение вызовет перегрев
• Проверьте плотность затяжки винтов - слабый контакт увеличивает сопротивление, сильный - рискует повредить карболит
• Не применяйте в местах с постоянным воздействием химических реагентов - карболит устойчив, но не ко всем растворителям
• При использовании в холодных условиях (до −40 C) проверяйте целостность корпуса перед каждым включением - материал становится хрупче
• Если нужна защита от внешних факторов - закрывайте разъем РШ-ВШ 32А 250В 2P+PE (ОУ) карболитовый черный кожухом или боксом, так как IP44 не защищает от прямого потока воды
