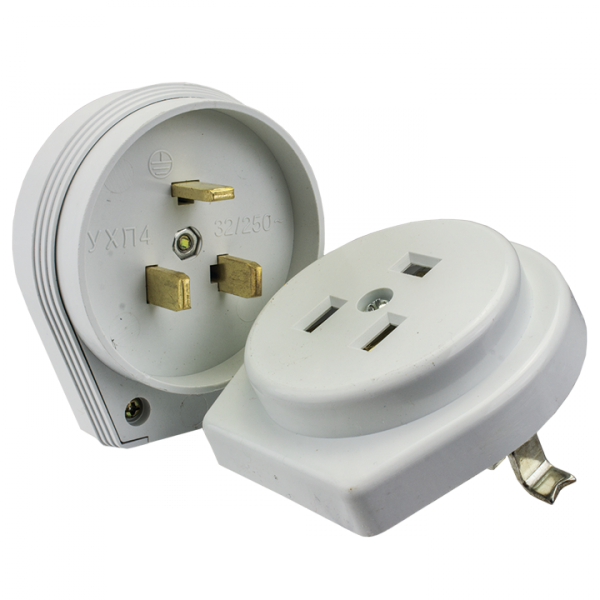

Разъем РШ-ВШ 32А 250В 2P+PE (СУ) пластиковый бел. EKF PROxima | AS-250-H-02

Разъем РШ-ВШ 32А 250В 2P+PE (СУ) пластиковый белый от EKF серии PROxima - это герметичный разъём с заземлением для постоянного подключения оборудования мощностью до 7 кВт. Подходит для скрытой установки в помещениях с умеренной влажностью, обеспечивает безопасное подключение через винтовые клеммы. Артикул as-250-h-02.

Назначение и область применения

Разъем РШ-ВШ 32А 250В 2P+PE (СУ) пластиковый белый предназначен для подключения бытовых и промышленных устройств к однофазной сети 230 В, 50 Гц. Устройство используется там, где требуется надёжное и защищённое соединение: станки, насосы, сварочные аппараты, конвейеры, осветительные системы и другое оборудование мощностью до 7 кВт. Применяется в условиях с повышенной запылённостью или влажностью - например, в цехах, мастерских, на объектах ЖКХ и сельского хозяйства.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 230 В
• Частота: 50 Гц
• Количество полюсов: 2 (L+N)
• Количество контактов: 3 (L, N, PE)
• Заземление: есть, контакт расположен в положении “6 часов”
• Степень защиты: IP44 (защита от брызг воды и предметов более 1 мм)
• Материал корпуса: негорючий ABS-пластик, белый, глянцевый
• Способ подключения: винтовое - для медных жил сечением до 4 мм2
• Способ монтажа: скрытая установка (встраивается в стену)
• Габариты: 80×80×50 мм
• Крепление: винтовое, через монтажные отверстия
• Климатическое исполнение: УХЛ3 (работает при температуре от −25C до +40C)
• Состав: не содержит галогенов, соответствует требованиям экологической безопасности
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Разъем РШ-ВШ 32А 250В 2P+PE (СУ) пластиковый белый совместим с вилками того же типа - в комплекте с вилкой, что позволяет использовать его как пару. Для монтажа необходима подготовка ниши в стене под размер 80×80 мм. Кабели подключаются к винтовым клеммам: L - фаза, N - ноль, PE - заземление. Обязательно соблюдать полярность. Инструкция по подключению указана на внутренней стороне крышки. Монтаж выполняется после отключения питания. Все контакты изолированы, исключается случайное прикосновение к токоведущим элементам.

Безопасность и стандарты

Разъем РШ-ВШ 32А 250В 2P+PE (СУ) пластиковый белый соответствует ГОСТ 12.2.007.0-74 - нормативу для электроустановочных изделий. Защита контактов предотвращает доступ к токоведущим частям при вынутой вилке. IP44 гарантирует защиту от брызг и пыли, что снижает риск поражения током в условиях повышенной влажности. Корпус выполнен из самозатухающего пластика, не поддерживающего горение. Отсутствие галогенов делает продукт безопасным при возможном перегреве - не выделяет токсичных газов.

Преимущества

• Встроенный заземляющий контакт повышает безопасность при работе с металлическими корпусами оборудования
• Винтовое подключение обеспечивает прочную и долговечную фиксацию проводов, даже при вибрациях
• Пластиковый корпус устойчив к механическим воздействиям и химическим средам
• Высокая степень защиты IP44 допускает применение в неотапливаемых помещениях
• Гарантия 7 лет - один из самых длинных сроков в классе аналогичных разъёмов
• Каждый разъём имеет индивидуальный штрих-код - удобно для учёта и контроля качества

Ограничения применения

• Не предназначен для наружной установки - IP44 недостаточен для прямого попадания дождя или струй воды
• Не работает при температурах ниже −25C - материал становится хрупким
• Подходит только для однофазной сети 230 В; трёхфазные устройства требуют других типов разъёмов
• Не рекомендуется для подключения оборудования с высокими импульсными нагрузками (например, частотных преобразователей без фильтров)
• Отсутствует индикация - нельзя определить наличие напряжения визуально

Примеры использования

• Подключение сварочного аппарата в автосервисе
• Фиксация насоса для полива в теплице
• Розетка для электроплиты в кухне с отделкой плиткой
• Электрооборудование на производстве - конвейер, воздушный компрессор
• Освещение во дворе или в подвале, где нужна защита от сырости

Практические советы

• Перед монтажом проверьте глубину ниши - корпус разъёма РШ-ВШ 32А 250В 2P+PE (СУ) пластиковый белый требует минимум 50 мм свободного пространства
• Используйте только медные жилы сечением 1–4 мм2 - алюминий или слишком тонкий провод увеличат риск нагрева
• Плотно затягивайте винты, но без усилия - перетяжка может повредить контактную группу
• Если планируете замену в будущем - сохраните вилку из комплекта: она точно совпадёт по форме и контакту
• Для помещений с высокой влажностью (бани, прачечные) дополнительно используйте автоматические выключатели с УЗО
