Разъём РШ-ВШ 32А 250В 2Р+РЕ ОУ белый | SQ1812-0003 TDM

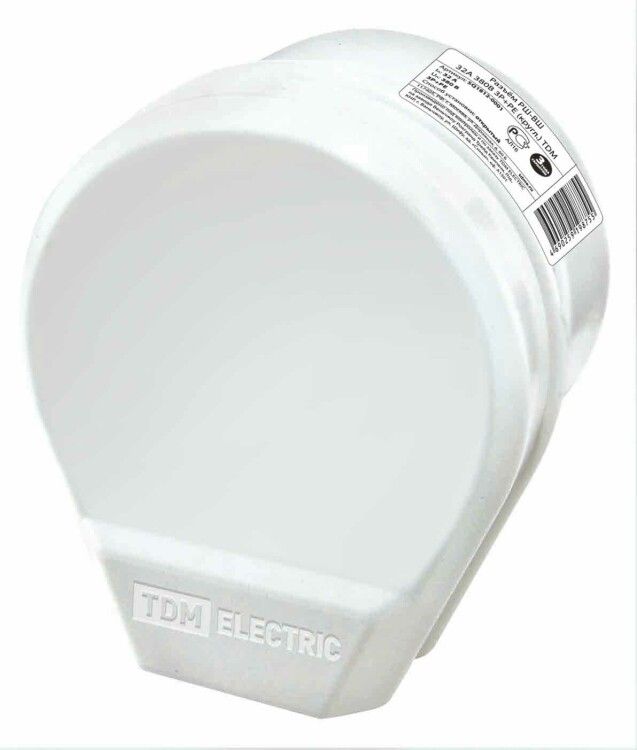

Разъём РШ-ВШ 32А 250В 2Р+РЕ ОУ белый от TDM ELECTRIC - это прочный бытовой разъём с заземлением, предназначенный для надёжного подключения мощных электроприборов, таких как электроплиты и варочные панели. Артикул sq1812-0003 соответствует спецвыполнению для силовых установок и совмещает безопасность, простоту монтажа и долговечность.

Назначение и область применения

Разъём РШ-ВШ 32А 250В 2Р+РЕ ОУ белый предназначен для подключения стационарных электроприборов мощностью до 7 кВт (32 А) к однофазной сети 220 В, 50 Гц. Подходит для подключения электроплит, варочных панелей, духовых шкафов и других устройств с высокой потребляемой мощностью. Установка осуществляется на открытую поверхность - стену, панель или щит. Разъём не предназначен для переносных приборов или временного подключения.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 250 В
• Частота: 50 Гц
• Количество активных контактов: 2 плоских (фаза + ноль)
• Защитный контакт: есть (PE - заземление)
• Степень защиты: IP20 - защита от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: термопласт, белый цвет (RAL 9010)
• Форм-фактор: однопостовой, размеры 75×85×60 мм
• Способ подключения: винтовые зажимы
• Крепление: винтовое, на поверхность
• Изолированный монтаж: да - все токоведущие части изолированы от корпуса
• Наличие галогенов: нет - материал экологически безопасен
• Ударопрочность: IK01 - минимальная защита от механических ударов
• Декор: лицевая пластина с выпуклым символом и полем для надписи
• Поверхность: матовая, необработанная, без защитного покрытия

Совместимость и монтаж

Разъём РШ-ВШ 32А 250В 2Р+РЕ ОУ белый поставляется в сборе с корпусом и в комплекте с вилкой - готов к установке. Для монтажа требуется только закрепить его на стене с помощью винтов через отверстия в корпусе. Кабель подводится снизу или с боков; провода зачищаются и затягиваются винтовыми зажимами. Обязательно соблюдать полярность: L - фаза, N - ноль, PE - заземление. Корпус не рассчитан на встраивание в стену - для этого нужны другие типы розеток. Открытая установка исключает необходимость в монтажной коробке.

Безопасность и стандарты

Разъём соответствует требованиям безопасности для бытовых и полупромышленных применений. Конструкция зажимов выполнена с антиразжимным механизмом - предотвращает самопроизвольное ослабление контакта при нагреве. Защитный контакт обеспечивает отвод тока утечки (до 0,01 А), что снижает риск поражения током. Степень защиты IP20 гарантирует безопасность при использовании в сухих помещениях, где нет риска попадания жидкости. Соответствие нормам EN 50102 подтверждает базовую механическую устойчивость (IK01).

Преимущества

• Надёжные винтовые зажимы с антиразжимной конструкцией - минимизируют риск перегрева и потери контакта
• Эргономичный дизайн: поле для надписи позволяет пометить назначение розетки (например, “Плита”)
• Матовый белый корпус (RAL 9010) хорошо сочетается с современной кухонной техникой и отделкой
• Отсутствие галогенов - материал безопасен при возгорании, не выделяет токсичных паров
• В комплекте с вилкой - не нуждается в доп. элементах для работы

Ограничения применения

• Не использовать во влажных помещениях (ванная, баня, улица) - степень защиты IP20 не защищает от влаги
• Не подходят для подключения оборудования с током выше 32 А - возможен перегрев и повреждение
• Не предназначены для встраивания в стены - требуют открытой установки
• Низкая ударопрочность (IK01): не рекомендованы в местах с высоким риском механических воздействий
• Не работают с трёхфазными сетями - только с однофазной 220 В

Примеры использования

• Подключение электроплиты в квартире или доме
• Установка варочной панели на кухне
• Подключение духовки, комбинированной печи или автономного нагревателя
• Промышленные кухни, столовые, цеха с оборудованием до 7 кВт

Практические советы

• Перед монтажом проверьте сечение кабеля - для 32 А требуется медный провод не менее 4–6 мм2
• Обязательно используйте автоматический выключатель на 32 А перед этим разъёмом
• При подключении плотно затягивайте винты - слабый контакт вызывает нагрев и выход из строя
• Не заменяйте вилку на другую - она специально подобрана под этот разъём
• Используйте поле для надписи, чтобы избежать путаницы при обслуживании
• Проверяйте соответствие модели: артикул sq1812-0003 - именно белый вариант с вилкой, не путать с чёрными аналогами
