Разъём РШ-ВШ 32А 250В 2Р+РЕ СУ белый | SQ1812-0004 TDM

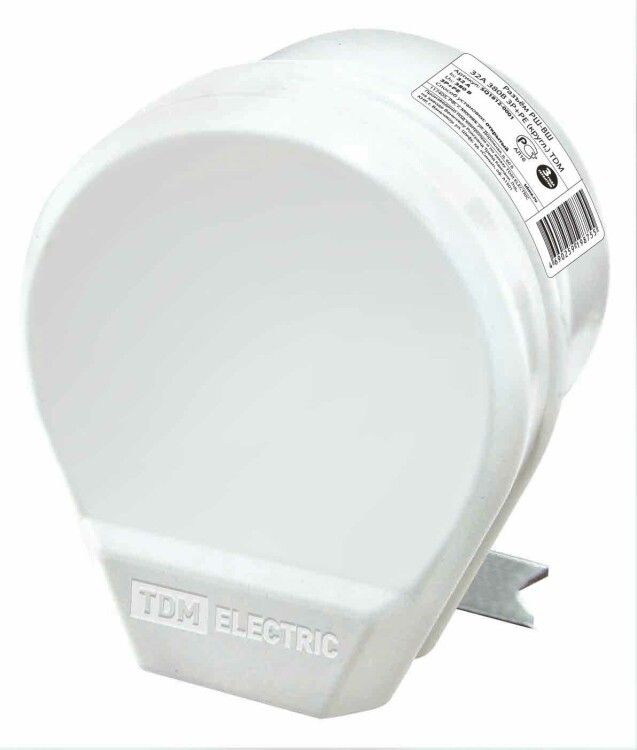

Разъём РШ-ВШ 32А 250В 2Р+РЕ СУ белый от TDM ELECTRIC - это встроенный силовой разъём с защитным контактом, предназначенный для надёжного подключения бытовых и промышленных приборов мощностью до 7 кВт, таких как электроплиты и варочные панели. Устройство выполнено в белом матовом корпусе, совмещает в себе прочность термопласта и безопасность винтового подключения.

Назначение и область применения

Разъём РШ-ВШ 32А 250В 2Р+РЕ СУ белый предназначен для постоянного подключения стационарных электроприборов высокой мощности - в первую очередь электроплит, варочных поверхностей, духовых шкафов и других устройств, потребляющих до 32 А. Подходит для однофазной сети 220 В, 50 Гц. Применяется там, где требуется надёжное, несъёмное соединение с заземлением - в кухнях, цехах, на предприятиях общественного питания.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 250 В
• Частота: 50 Гц
• Количество активных контактов: 2 плоских (фаза + ноль)
• Защитный контакт: есть (PE - заземление)
• Количество фаз: 1
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт, без галогенов
• Цвет: белый (RAL 9010), матовая поверхность
• Форм-фактор: внутренняя установка, скрытая
• Габариты: 80×75×61 мм
• Ударопрочность: IK01 - минимальная защита от механических воздействий
• Номинальный ток утечки: 0,01 мА
• Количество постов: 1
• Комплектация: в сборе с корпусом и рамкой, в комплекте с вилкой
• Способ подключения: винтовые зажимы
• Тип крепления: винтовое
• Специальное исполнение: для электроплит и силовых установок
• Поле для надписи: есть - можно пометить назначение
• Выпуклый символ: указывает тип разъёма

Совместимость и монтаж

Разъём РШ-ВШ 32А 250В 2Р+РЕ СУ белый устанавливается в монтажную коробку глубиной не менее 61 мм. Крепится винтами к стенкам коробки - не требует дополнительных кронштейнов. Подключение проводов осуществляется через винтовые зажимы: жилы зачищаются на 8–10 мм, плотно затягиваются. В комплекте уже есть вилка - её можно использовать для проверки перед окончательной установкой. Корпус рассчитан на скрытую (встроенную) установку; открытый монтаж невозможен из-за отсутствия внешней защиты.

Безопасность и стандарты

Разъём соответствует требованиям безопасности для стационарных силовых соединений. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Защитный контакт обеспечивает заземление, что обязательно для оборудования класса I. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от влаги - применение в сырых помещениях (ванная, бассейн) запрещено. Соответствует принципам EN 50102 по ударопрочности IK01.

Преимущества

• Антиразжимная конструкция зажимов предотвращает ослабление контакта при нагреве - повышает долговечность соединения
• Встроенный корпус с рамкой и вилкой - готов к установке, не требует доп. деталей
• Поле для надписи позволяет легко идентифицировать назначение разъёма в распределительном щите
• Матовая поверхность не царапается и не блестит - подходит для интерьеров с повышенными требованиями к эстетике
• Термопласт устойчив к температурным колебаниям и не горит

Ограничения применения

• Не предназначен для использования во влажных средах - IP20 не защищает от воды
• Не подходит для мобильных или часто перемещаемых устройств - разъём не рассчитан на многократное втыкание/вынимание
• Не используется в сетях выше 250 В или с током более 32 А - риск перегрева и выхода из строя
• Не применяется в условиях сильных ударов или вибраций - IK01 обеспечивает лишь базовую защиту
• Не совместим с другими типами разъёмов (например, евророзетками или круглыми контактами)

Примеры использования

• Электроплита в квартире - подключение к отдельному автомату 32 А
• Профессиональная варочная панель в ресторане - скрытая установка в столешницу
• Духовой шкаф с мощностью 6,5 кВт - стационарное подключение через этот разъём
• Оборудование на пищевых производствах - где нужна надёжность и соответствие нормам электробезопасности

Практические советы

• Перед монтажом убедитесь, что монтажная коробка имеет достаточную глубину - минимум 61 мм
• При подключении используйте медные провода сечением не менее 4 мм2 - для тока 32 А меньшие сечения недопустимы
• Не забудьте закрепить заземляющий проводник на контакте PE - это обязательное условие безопасности
• Используйте поле для надписи, чтобы отметить “ЭЛЕКТРОПЛИТА” или “ВАРОЧНАЯ ПАНЕЛЬ” - это ускоряет обслуживание
• Не заменяйте вилку из комплекта - она специально подобрана под параметры этого разъёма
• Проверяйте затяжку винтов через год после установки - особенно при длительной нагрузке
