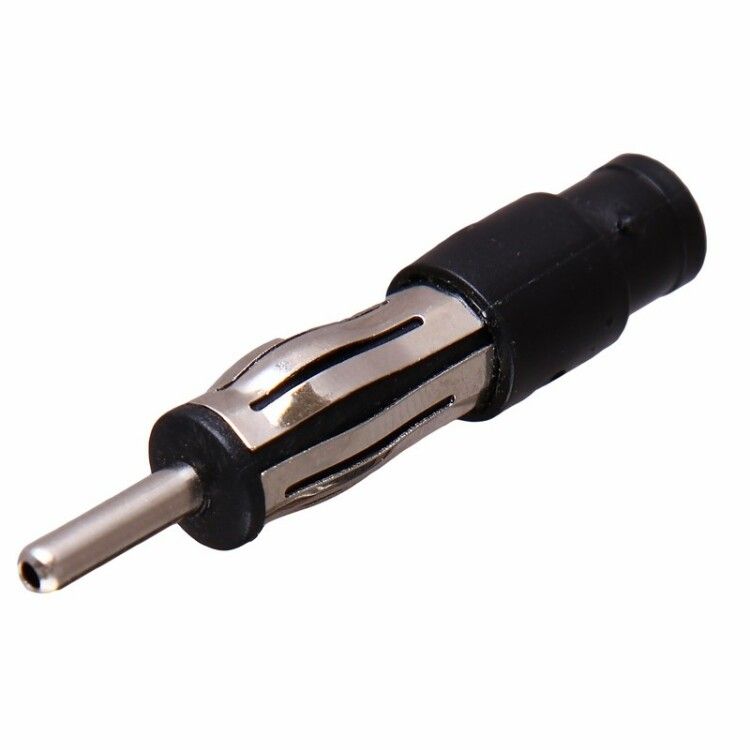

Разъем штекер антенны для автомагнитолы тип-1 REXANT 16-0401

Разъем штекер антенны для автомагнитолы тип-1 от REXANT (арт. etm16-0401) - это компактный переходник для подключения внешней автомобильной антенны к головному устройству. Он обеспечивает устойчивую передачу радиосигнала, особенно важную при слабом приеме. Этот разъем встречается в большинстве старых и некоторых современных автомагнитол.

Назначение и область применения

Разъем штекер антенны для автомагнитолы тип-1 используется для соединения коаксиального кабеля антенны с входным гнездом автомагнитолы, автономного телевизора или GPS-навигатора. Применяется в автомобилях, где антенна установлена отдельно от магнитолы - например, на крыше, бампере или стекле. Подходит для систем FM/AM-радио, DAB+ и аналогичных сигналов, требующих качественного RF-соединения.

Технические характеристики

• Тип разъема: штекер типа “F” (тип-1), стандартизированный для автомобильной антенны
• Контакты: медные с никелевым покрытием - повышают долговечность и снижают окисление
• Метод монтажа: пайка к концу коаксиального кабеля
• Импеданс: 75 Ом - совместим с большинством автомобильных антенн
• Материал корпуса: пластик, устойчивый к перепадам температур

Совместимость и монтаж

Разъем штекер антенны для автомагнитолы тип-1 совместим с любым оборудованием, имеющим стандартное гнездо F-типа. Устанавливается путем пайки к центральному проводнику и экрану коаксиального кабеля. Для правильного монтажа важно сохранить целостность экранирующей оплетки - она должна плотно прилегать к корпусу разъема. Не используйте этот разъем для подключения к USB, AUX или Bluetooth-входам - он работает только с RF-сигналом.

Преимущества

• Никелевое покрытие контактов предотвращает коррозию даже при высокой влажности
• Уплотненная конструкция минимизирует потери сигнала при плохом контакте
• Простая замена вместо перепайки всего кабеля - экономит время при ремонте
• Поддерживает частоты до 1 ГГц - достаточно для всех автомобильных радиосистем

Ограничения применения

• Не подходит для цифровых видеосигналов (HDMI, RCA video)
• Требует пайки - нельзя просто вставить в кабель без инструментов
• Не имеет защиты от воды - не рекомендуется использовать вне защищённого пространства
• Не совместим с разъёмами типа ISO, DIN или mini-F - проверьте тип гнезда на магнитоле

Примеры использования

• Замена повреждённого разъема на старой автомагнитоле после аварии
• Подключение новой антенны к магнитоле с износившимся входом
• Переделка заводской антенны при модификации звука в автомобиле
• Создание временной антенны для тестирования качества приема

Практические советы

• При пайке не перегревайте разъем - пластик может деформироваться
• Обязательно проверяйте посадочный диаметр кабеля: тип-1 рассчитан на 5–7 мм
• После сборки протестируйте соединение мультиметром на отсутствие КЗ между центром и экраном
• Если сигнал слабый - убедитесь, что экран кабеля правильно закреплен на корпусе разъема
• Этот разъем (art. etm16-0401) часто применяется в комплектах REXANT для ремонта автоэлектроники - храните запасной в багажнике
