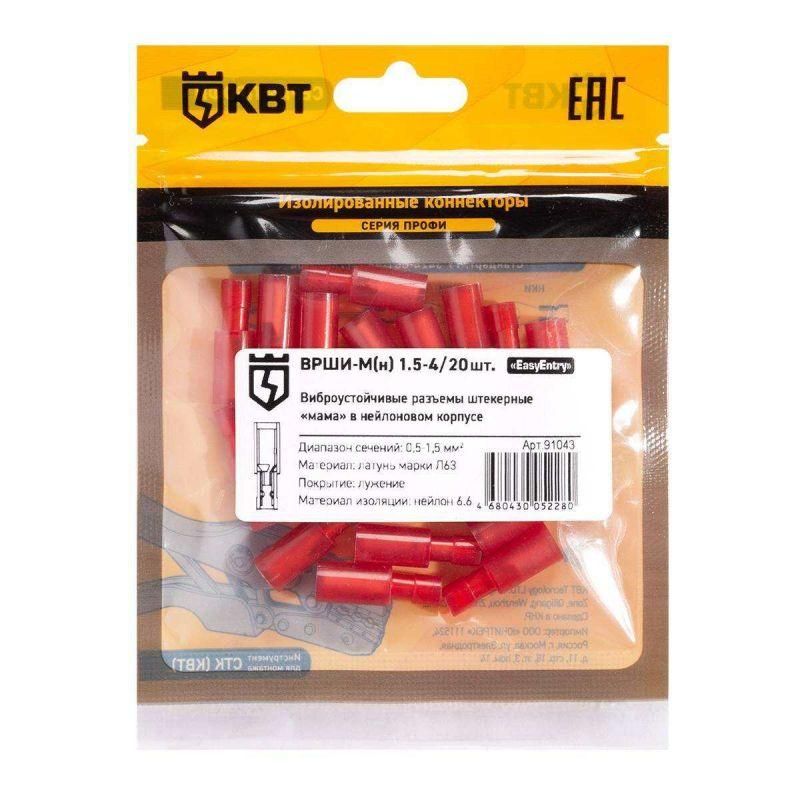

Разъем штекерный изолированный «мама» ВРШИ-М(н) 1.5-4 (20 шт) | 91043 КВТ

Разъем штекерный изолированный мама ВРШИ-М(н) 1.5-4 от бренда КВТ - это защищённый соединитель для многопроволочных медных проводов, предназначенный для надёжного и безопасного быстроразъёмного подключения в условиях повышенной влажности, пыли или вибрации. Упаковка содержит 20 штук, что удобно для закупок и замены.

Назначение и область применения

Разъем штекерный изолированный мама ВРШИ-М(н) 1.5-4 используется для создания изолированных, легко разъединяемых соединений между проводами. Подходит для монтажа в электрооборудовании, где требуется частая перенастройка, обслуживание или замена компонентов. Применяется в системах автоматизации, на станках, конвейерах, щитах управления, вагонах и других объектах с высокими требованиями к безопасности и долговечности контактов.

Технические характеристики

• Тип: штекерный, «мама» (гнездовой)
• Сечение провода: 1,5–4 мм2 (для многопроволочных медных жил)
• Максимальное рабочее напряжение: 400 В
• Материал контакта: латунь Л63 с электролитическим лужением - улучшает проводимость и предотвращает окисление
• Материал изоляции: самозатухающий нейлон без галогенов - снижает риск распространения пламени
• Термостойкость изоляции: до 105 C
• Форма соединения: «папа-мама» - при парном использовании создаёт двойную изоляцию вокруг контакта
• Упаковка: 20 штук в розничной мини-упаковке

Совместимость и монтаж

Разъем штекерный изолированный мама ВРШИ-М(н) 1.5-4 совместим только с аналогичными разъёмами типа «папа» той же серии - ВРШИ-П(н) 1.5-4. Для установки необходимо:

• Зачистить конец провода на длину, соответствующую глубине входа (не более 8 мм)
• Вставить провод в разъём до упора - конструкция «Easy Entry» позволяет делать это без усилий
• Не требует специальных инструментов: фиксация обеспечивается за счёт поперечных засечек внутри трубки, которые плотно схватывают жилу
• Проверьте соответствие сечения провода: использование проводов меньше 1,5 мм2 или больше 4 мм2 снижает надёжность соединения

Безопасность и стандарты

Изоляция выполнена из самозатухающего материала, который не поддерживает горение. Отсутствие галогенов в составе исключает выделение токсичных веществ при нагреве или возгорании. Разъём рассчитан на работу в соответствии с требованиями к электробезопасности для сетей переменного тока до 400 В. Сертификация по ГОСТ и IEC не указана - применяется в рамках внутренних норм КВТ.

Преимущества

• Полностью изолированная конструкция - исключает доступ к токоведущим частям даже при случайном касании
• Двойной контур изоляции при соединении с «папой» - повышает уровень защиты от пробоя и влаги
• Поперечные засечки на внутренней стенке - обеспечивают механическую фиксацию провода без опрессовки
• Легкий монтаж - технология «Easy Entry» позволяет вставлять провод без усилия и инструментов
• Стабильный контакт благодаря лужению - снижает переходное сопротивление и продлевает срок службы

Ограничения применения

• Не предназначен для однопроволочных (моножильных) проводов - возможна плохая фиксация
• Не рекомендован для постоянного погружения в воду - хотя изоляция герметична, степень защиты IP не указанна
• Работает только в температурном диапазоне до +105 C - выше этого значения изоляция теряет прочность
• Не совместим с другими сериями разъёмов - нельзя использовать вместо ВРШ, ВРШИ-А или других типов

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейерных линиях
• Сборка распределительных щитов с модульным подходом
• Электрооборудование мобильных машин - экскаваторы, погрузчики
• Обслуживаемые участки цепей, где часто меняются компоненты (например, тестовые стенды)

Практические советы

• Перед монтажом проверяйте сечение провода - используйте только 1,5–4 мм2, чтобы избежать проскальзывания или перегрева
• Не перегибайте провод рядом с разъёмом - это может вызвать трещины в изоляции
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие может снизить адгезию контактов
• При сборке щита помечайте пары «папа-мама» - так проще диагностировать и менять соединения
• Для массового монтажа заказывайте сразу несколько упаковок - 20 штук хватает на 10 соединений, но запас нужен всегда
