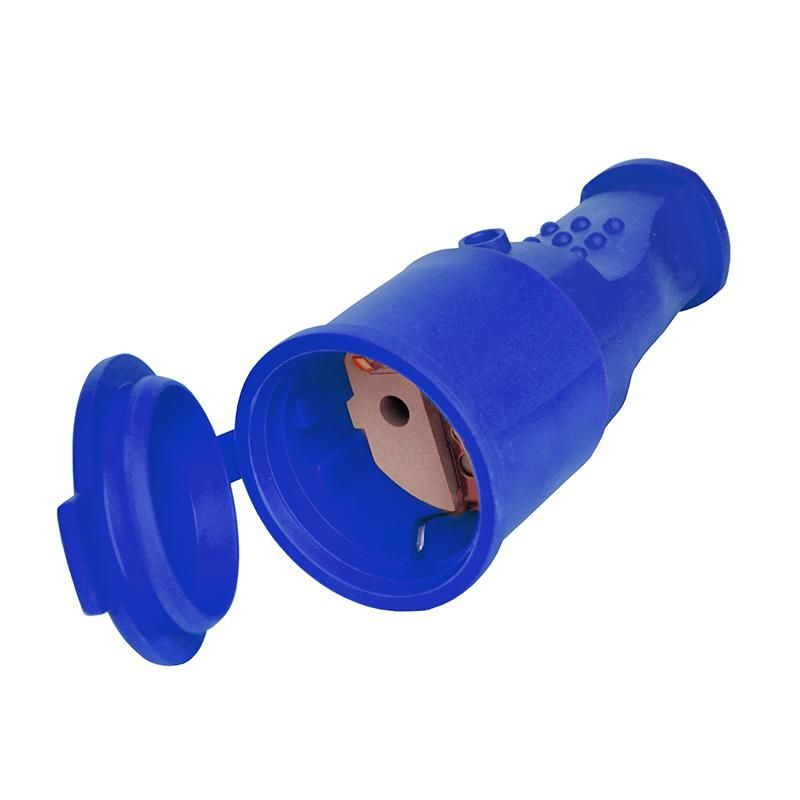

Разъем штепсельный с/з каучук с заглушкой 16А 250В IP44 Универсал 3049

Разъем штепсельный 16А 250В IP44 с заземлением каучук синего цвета (европейский стандарт) от Universal предназначен для надежного подключения электрооборудования в условиях повышенной влажности и запыленности. Артикул 3049 - это прочная колодка с винтовыми клеммами, подходящая для постоянной установки на станках, насосах и других устройствах, где требуется безопасное заземление.

Назначение и область применения

Этот разъем используется для подключения переносного или стационарного оборудования к сети 250 В переменного тока. Подходит для условий, где возможны брызги воды или попадание пыли - например, на производстве, в мастерских, на открытых площадках или в помещениях с высокой влажностью. Благодаря заземлению обеспечивает защиту от поражения током при повреждении изоляции.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в бытовой и промышленной сетях 220–240 В
• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и от брызг воды со всех сторон
• Тип изделия: колодка - предназначена для закрепления на поверхности, не имеет кабеля
• Количество полюсов: 2 + заземление - два контакта для фазы и нуля, третий - для заземляющего провода
• Количество постов: 1 - один вход/выход, одноканальный
• Материал корпуса: каучук - эластичный, устойчивый к механическим воздействиям и перепадам температур
• Способ подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Цвет: синий - соответствует европейскому стандарту для сетей 230 В
• Угол подключения: прямолинейный - кабель вводится прямо, без изгиба
• Длина кабеля: 0 м - изделие является стационарным разъемом, кабель подключается отдельно

Совместимость и монтаж

Разъем совместим с евростандартными вилками типа F (Schuko) и CEE 7/7. Для монтажа используйте отверстия в корпусе для крепления саморезами или болтами. Убедитесь, что посадочное место имеет достаточные габариты - внешний диаметр корпуса составляет около 58 мм. Присоединяйте провода к винтовым клеммам: фаза (L), ноль (N), земля (PE). Перед подключением обязательно отключите питание.

Безопасность и стандарты

Изделие соответствует требованиям Европейского стандарта IEC 60309 для промышленных разъемов. Наличие заземляющего контакта и степени защиты IP44 снижает риск возникновения аварийных ситуаций. Каждый контакт изолирован внутри корпуса, предотвращая случайное замыкание. Не применяйте в средах с химически активными веществами - каучук может деформироваться.

Преимущества

• Высокая механическая прочность благодаря резиновому корпусу - устойчив к ударам и вибрациям
• Надежное соединение через винтовые клеммы - не требует специальных инструментов для подключения
• Синий цвет сразу указывает на рабочее напряжение 230–250 В - исключает путаницу с другими системами
• Заземление выполнено жестко - не отсоединяется при частых подключениях
• Не боится влажности - подходит для помещений с конденсатом, цехов с мойкой

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не гарантирует герметичность при затоплении
• Не рекомендован для использования в местах с агрессивными химикатами (кислоты, растворители)
• Не подходит для частого подключения/отключения - винтовые клеммы не рассчитаны на ежедневную эксплуатацию
• Не работает с плоскими вилками без заземления - требует именно евро-вилок с заземляющим контактом
• Нулевой кабель - необходимо использовать собственный силовой кабель нужного сечения (минимум 1,5 мм2)

Примеры использования

• Подключение сварочных аппаратов на производстве
• Фиксация питания для насосов в канализационных камерах
• Разъем для временного подключения компрессора в автомастерской
• Установка на стене рядом с металлообрабатывающими станками
• Обеспечение заземленного доступа к энергии в деревянных ангарах с высокой влажностью

Практические советы

• Выбирайте кабель с сечением не менее 1,5 мм2 для тока 16 А - меньшее сечение вызовет нагрев
• Перед первым включением проверьте надежность затяжки винтов - слабый контакт может оплавить изоляцию
• При монтаже в сыром месте используйте термоусадку на выходе кабеля - это дополнительно защитит от влаги
• Не используйте этот разъем вместо розетки для бытовых приборов - он не предназначен для частого извлечения вилки
• Проверяйте целостность заземляющего контакта каждые 6 месяцев - особенно в агрессивных средах
