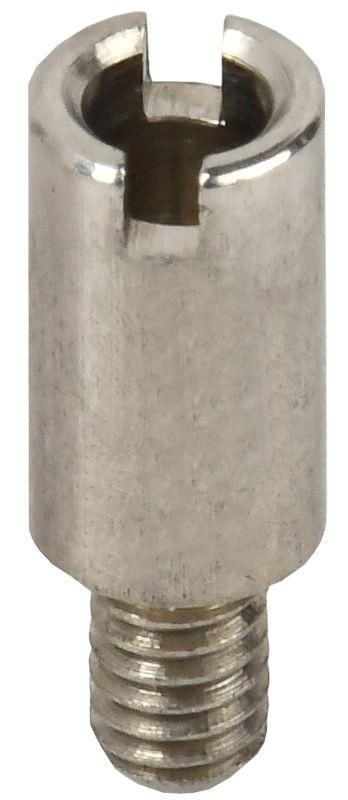

Разъем тестовый CTS-ML 4мм2, 2.5 мм IEK (ИЭК) YCT13-00-2-K03-004-T

Разъем тестовый для CTS-ML 4 мм2 от IEK (артикул yct13-00-2-k03-004-t) предназначен для быстрого подключения измерительных приборов к клеммным колодкам без разрушения цепи. Он позволяет проводить диагностику тока и напряжения в уже смонтированных системах.

Назначение и область применения

Разъем тестовый для CTS-ML 4 мм2 применяется для проведения замеров электрических параметров - тока и напряжения - в работающих цепях. Его используют при обслуживании распределительных щитов, автоматических выключателей, контакторов и других устройств, где установлены клеммы типа CTS-ML. Подключение происходит без отключения питания, что ускоряет диагностику и снижает простои оборудования.

Технические характеристики

• Способ подключения: винтовой зажим - надежный фиксатор, не требует специальных инструментов
• Максимальная площадь сечения провода: 4 мм2 - совместим с медными жилами до этого значения
• Диаметр электрода: 2,5 мм - соответствует стандартному размеру щупов мультиметров
• Диаметр контактного стержня: 2,5 мм - обеспечивает плотный контакт с внутренними элементами клеммы CTS-ML

Совместимость и монтаж

Разъем тестовый для CTS-ML 4 мм2 совместим исключительно с клеммными колодками серии CTS-ML. Для установки необходимо:

• Открыть крышку клеммы CTS-ML
• Вставить разъем в гнездо до упора - он защелкивается механически
• Закрутить винт на разъеме, чтобы закрепить щупы мультиметра

Не используйте разъем с другими типами клемм - несовместимые размеры могут повредить контакты или вызвать плохой контакт.

Безопасность и стандарты

Разъем изготовлен из термостойкого пластика и медных сплавов, соответствует требованиям безопасности для работы в сетях до 1000 В переменного тока. Прямых указаний на сертификацию по ГОСТ или IEC в данных нет - рекомендуется проверять документацию производителя перед применением в ответственных объектах.

Преимущества

• Удобство: не требуется перерезать или отсоединять провода для замера
• Надежность: винтовой зажим предотвращает случайное выпадение щупов
• Скорость: замеры можно выполнять за несколько секунд без демонтажа
• Защита: минимизирует риск поражения током благодаря изолированной конструкции

Ограничения применения

• Подходит только для клемм CTS-ML - не работает с другими типами (например, WAGO, Phoenix Contact)
• Не предназначен для постоянного подключения - только для временной диагностики
• Максимальный ток не указан - не использовать в цепях выше 32 А без подтверждения от производителя
• Не рассчитан на работу во взрывоопасных средах или при температуре ниже -25 C

Примеры использования

• Проверка напряжения на выходе автомата в распределительном щите
• Измерение тока нагрузки на конвейере в производственном цеху
• Диагностика обрыва в цепи управления станком с помощью мультиметра
• Контроль баланса фаз в трехфазной сети без отключения питания

Практические советы

• Перед использованием убедитесь, что сечение провода в клемме CTS-ML не превышает 4 мм2 - иначе разъем не войдет
• При работе с высокими токами не оставляйте разъем подключенным дольше необходимого - возможен нагрев
• Проверьте целостность изоляции разъема перед каждым применением - трещины или деформации недопустимы
• Храните разъем в сухом месте - влага может вызвать окисление контактов
• Артикул yct13-00-2-k03-004-t - единственный подходящий для CTS-ML 4 мм2; другие артикулы IEK не совместимы
