Разъем тестовый для CTS 25/35мм2 | YCT10-00-K03-025-T IEK

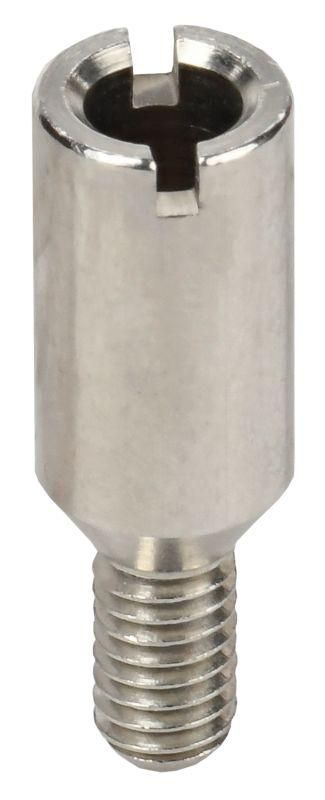

Разъем тестовый для CTS 25/35 кв.мм от IEK (артикул yct10-00-k03-025-t) предназначен для безопасного подключения измерительных приборов к клеммным колодкам без разрыва цепи. Он позволяет проводить диагностику тока и напряжения в силовых цепях сечением 25–35 мм2.

Назначение и область применения

Разъем тестовый для CTS 25/35 кв.мм применяется для оперативного контроля электрических параметров - тока и напряжения - в уже смонтированных цепях. Устройство вставляется между контактом клеммы и проводом, не требуя отключения питания. Подходит для работы с кабелями сечением 25–35 мм2, часто используемыми в распределительных щитах, на входах оборудования и в системах автоматизации.

Технические характеристики

• Диаметр электрода: 4,2 мм - соответствует стандартному размеру измерительных щупов мультиметров
• Диаметр контактного стержня: 4,2 мм - обеспечивает надежный контакт с зажимом клеммной колодки CTS
• Способ подключения: винтовой - фиксируется в клемме с помощью обычного винта, как обычный провод
• Сечение кабеля: 25–35 мм2 - совместим с клеммными колодками CTS этого диапазона

Совместимость и монтаж

Разъем тестовый для CTS 25/35 кв.мм совместим исключительно с клеммными колодками серии CTS, рассчитанными на провода 25–35 мм2. Для установки необходимо:

• Открутить винт клеммы до упора
• Вставить разъем вместо провода - контактный стержень должен плотно войти в гнездо
• Закрутить винт до упора, чтобы зафиксировать стержень и обеспечить хороший электрический контакт
• Подключить щупы мультиметра к электроду диаметром 4,2 мм

Не используйте с другими типами клемм - несовместимые зажимы могут повредить разъем или вызвать перегрев.

Безопасность и стандарты

Устройство выполнено в соответствии с требованиями к изолирующим материалам для электроустановок. Напряжение и ток, которые можно измерять через этот разъем, должны находиться в пределах допустимых значений клеммной колодки CTS. Не применять в цепях выше 1000 В переменного тока без проверки сертификации конкретной модели клеммы.

Преимущества

• Не требуется отключение питания - измерения выполняются в рабочем режиме
• Минимальная потеря контакта - стержень замещает провод без увеличения переходного сопротивления
• Стандартный диаметр электрода - совместим со всеми популярными мультиметрами
• Простая установка - работает так же, как обычный провод в винтовой клемме

Ограничения применения

• Не подходит для клемм других серий - только CTS 25/35 мм2
• Не предназначен для постоянного подключения - только для временных измерений
• Не использовать в условиях повышенной вибрации без дополнительной фиксации
• Не рекомендован для цепей с импульсными нагрузками свыше 10 кА - возможна дуга при подключении щупов

Примеры использования

• Проверка тока в питании частотного преобразователя на заводе
• Измерение напряжения на выходе автомата в распределительном щите
• Диагностика балансировки нагрузки в трехфазной сети
• Настройка системы управления конвейера с использованием датчиков тока

Практические советы

• Перед подключением всегда выключайте нагрузку - даже если разъем не требует отключения, скачки тока могут повредить прибор
• Проверьте, что винт затянут достаточно - слабый контакт вызывает нагрев и неверные показания
• Используйте изолированные щупы с защитой до 1000 В - разъем не имеет собственной защиты
• Не оставляйте разъем в клемме после измерений - он не является частью штатной схемы и может стать причиной плохого контакта
• Убедитесь, что сечение кабеля точно соответствует 25–35 мм2 - меньшие или большие провода не будут надежно зажаты
