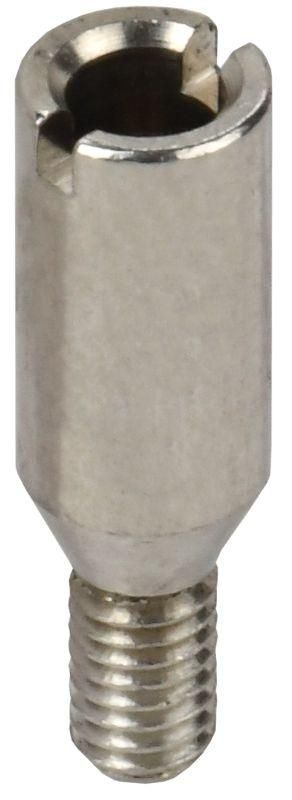

Разъем тестовый для CTS 6/10мм2 | YCT10-00-K03-006-T IEK

Разъем тестовый для CTS 6/10 мм2 от IEK (артикул yct10-00-k03-006-t) предназначен для безопасного подключения измерительных приборов к клеммным колодкам без разрыва цепи. Он позволяет проводить диагностику тока и напряжения в уже смонтированных системах.

Назначение и область применения

Разъем тестовый для CTS 6/10 мм2 используется для временного подключения мультиметров, клещей или других измерительных устройств к клеммным колодкам типа CTS. Применяется при обслуживании распределительных щитов, автоматических выключателей, контакторов и другого оборудования, где требуется проверка электрических параметров без отключения питания.

Технические характеристики

• Площадь сечения провода: 6–10 мм2 - совместим с кабелями этого сечения, используемыми в клеммных колодках CTS;
• Диаметр контактного стержня: 3 мм - соответствует стандартному размеру гнезд клемм CTS для тестирования;
• Диаметр электрода: 3 мм - обеспечивает надежный контакт с измерительными щупами;
• Способ подключения: винтовой - фиксация осуществляется затяжкой винта, что исключает случайное выпадение;
• Материал контактов: медный сплав с никелевым покрытием - устойчив к окислению и обеспечивает стабильную передачу сигнала.

Совместимость и монтаж

Разъем тестовый для CTS 6/10 мм2 совместим с клеммными колодками серии CTS от IEK, имеющими стандартные гнезда под 3-миллиметровый стержень. Для установки:

• Открутите винт на клемме CTS до упора;
• Вставьте стержень разъема в гнездо до упора;
• Затяните винт - он будет зажимать стержень, а не провод, сохраняя целостность основной цепи;
• Подключите щупы измерительного прибора к выводам разъема.

Не применяйте для подключения нагрузки - разъем рассчитан только на измерения малых токов через щупы.

Безопасность и стандарты

Разъем соответствует требованиям безопасности для работы в сетях до 1000 В переменного тока. Конструкция защищена от случайного замыкания между фазами благодаря изолированному корпусу и минимальному выступанию контактов. Работать с разъемом можно только при соблюдении правил электробезопасности: использовать изолированные щупы, не перегружать контакты, не применять в условиях повышенной влажности без защиты IP44 и выше.

Преимущества

• Удобство быстрого доступа к току и напряжению без демонтажа проводов;
• Надежная фиксация винтом - не выпадает при вибрации или механическом воздействии;
• Стандартный размер стержня (3 мм) гарантирует совместимость со всеми популярными моделями CTS;
• Высокая долговечность контактов - материал устойчив к нагреву и коррозии.

Ограничения применения

• Не предназначено для постоянного подключения - только для временных измерений;
• Не работает с клеммами других серий, кроме CTS (например, WAGO, Phoenix Contact);
• Не допускается использование при токах выше 10 А - возможен перегрев и повреждение контактов;
• Не рекомендуется применять в открытых помещениях без защиты от осадков и пыли.

Примеры использования

• Проверка напряжения на выходе автомата в распределительном щите;
• Измерение тока потребления двигателя в панели управления;
• Диагностика обрывов в цепи управления конвейера;
• Настройка термореле или реле времени без отключения питания.

Практические советы

• Перед использованием убедитесь, что винт на клемме CTS полностью отпущен - иначе разъем не войдет глубоко;
• При работе с высокими токами (близко к 10 А) контролируйте температуру разъема - если он теплый, прекратите измерения;
• Используйте щупы с изолированными наконечниками и зажимами типа “банан” подходящего диаметра (3 мм);
• Храните разъем в сухом месте - даже небольшая влага может вызвать окисление контактов;
• Артикул yct10-00-k03-006-t - единственный вариант для CTS 6–10 мм2 в линейке IEK; другие модели имеют другой диаметр или сечение.
