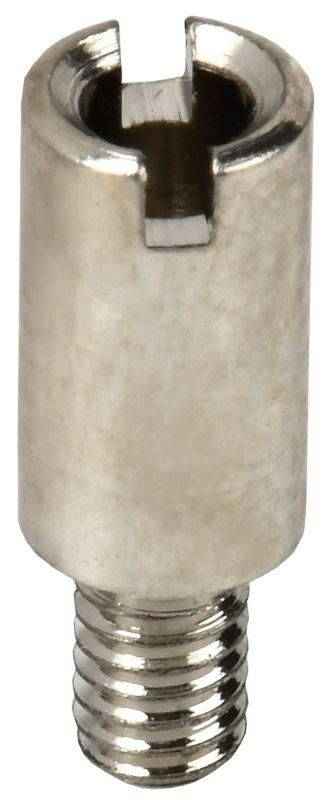

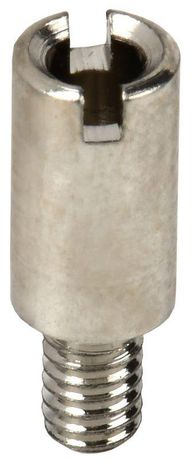

Разъем тестовый для CTS 2,5/4мм2 | YCT10-00-K03-002-T IEK

Разъем тестовый для CTS 2,5/4 мм2 от IEK (артикул yct10-00-k03-002-t) предназначен для временного подключения измерительных приборов к клеммным колодкам без нарушения целостности цепи. Он позволяет безопасно проводить замеры тока и напряжения в уже смонтированных системах.

Назначение и область применения

Разъем тестовый для CTS 2,5/4 мм2 применяется для диагностики и обслуживания электрических цепей. Его используют при проверке работоспособности оборудования, настройке автоматических систем, контроле нагрузки и выявлении аварийных режимов. Подходит для работы с клеммными колодками стандарта CTS, где сечения проводов составляют 2,5–4 мм2. Часто встречается на объектах с распределительными щитами, промышленном оборудовании и системах автоматизации.

Технические характеристики

• Тип изделия: Разъем тестовый
• Способ подключения: Винтовой зажим
• Диаметр электрода: 2,3 мм
• Диаметр контактного стержня: 2,3 мм
• Поддерживаемое сечение провода: 2,5–4 мм2

Винтовой механизм обеспечивает надежный контакт при затяжке. Диаметр контакта 2,3 мм соответствует стандартному размеру измерительных щупов и адаптеров, что упрощает подключение мультиметров и других приборов.

Совместимость и монтаж

Разъем тестовый для CTS 2,5/4 мм2 совместим только с клеммными колодками серии CTS, имеющими аналогичную геометрию входа. Устанавливается путем вставки в свободную клемму до упора, после чего фиксируется винтом. Для правильной установки важно соблюдать рекомендованное сечение провода - 2,5–4 мм2. Превышение этого значения может повредить зажим, недостаточное - вызвать плохой контакт.

Безопасность и стандарты

Разъем не имеет специфической сертификации, указанной в данных. Однако он разработан в соответствии с общими требованиями к комплектующим для клеммных колодок, используемых в бытовых и промышленных сетях. Перед использованием всегда отключайте питание и убедитесь, что цепь обесточена.

Преимущества

• Не требует демонтажа проводов - измерения можно выполнять без разрыва цепи
• Устойчивый контакт благодаря винтовому зажиму
• Малые габариты позволяют использовать в плотно укомплектованных шкафах
• Совместим с большинством стандартных измерительных щупов

Ограничения применения

• Не предназначены для постоянного подключения - только для временных измерений
• Не подходят для высоких токов свыше 20 А (не указано явно, но исходя из сечения 4 мм2 и типа CTS)
• Не рассчитаны на работу во взрывоопасных средах
• Запрещено применять с проводами меньшего сечения (менее 2,5 мм2) - риск потери контакта

Примеры использования

• Проверка напряжения на выходе автомата в распределительном щите
• Измерение тока через клеммы управления частотным преобразователем
• Диагностика перегрузки на участке конвейера с клеммной колодкой CTS
• Настройка сигнализации в системе автоматического освещения

Практические советы

• Перед установкой разъема убедитесь, что винты в клемме не ослаблены - слабый контакт может привести к нагреву
• Используйте изолированные щупы с диаметром 2,3 мм - они точно войдут в контактный стержень
• Не оставляйте разъем установленным длительно - он не защищен от внешних воздействий и может стать причиной КЗ
• При работе в условиях повышенной влажности следите за состоянием контактов - окисление снижает точность измерений
• Артикул yct10-00-k03-002-t - единственный номер для заказа оригинального разъема от IEK; аналоги могут иметь другую форму и не подходить
