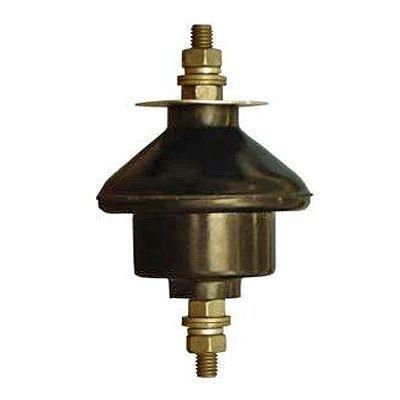

Разрядник РВН-0.5 У1 Энергозащита 00000006

Разрядник тока молнии РВН-0.5 У1 от бренда Энергозащита - устройство для защиты электрооборудования от импульсных перенапряжений, вызванных молниями или коммутационными скачками. Артикул 00000006 предназначен для установки в распределительных щитах на DIN-рейку и обеспечивает надёжную работу в сетях до 500 В.

Назначение и область применения

Разрядник тока молнии РВН-0.5 У1 защищает чувствительное оборудование от высоковольтных импульсов, возникающих при ударе молнии или аварийных режимах в сети. Подходит для установки в жилых, офисных и промышленных объектах - особенно там, где есть электронная аппаратура: серверы, системы автоматизации, насосы, освещение, контрольно-измерительные приборы.

Технические характеристики

• Уровень напряжения защиты: 0,5 кВ - при достижении этого порога разрядник замыкает цепь и сбрасывает избыток энергии в землю.
• Номинальный импульсный ток (8/20): 2,5 кА - способен выдерживать однократный импульс такой силы без повреждения.
• Номинальное напряжение переменного тока (AC): 500 В - оптимальная рабочая нагрузка для сетей 380–400 В.
• Наибольшее длительное напряжение AC: 800 В - максимальное напряжение, которое разрядник может выдерживать постоянно без срабатывания.
• Исполнение: однофазное (1 полюс) - рассчитан на защиту одной фазы или одного провода L/N.
• Габарит: 1 TE - занимает один модуль на DIN-рейке, что удобно для компактной сборки шкафов.
• Способ монтажа: прямая установка - крепится непосредственно на стандартную DIN-рейку без дополнительных адаптеров.

Совместимость и монтаж

Разрядник РВН-0.5 У1 совместим со всеми типами DIN-реек шириной 35 мм, используемых в промышленных и бытовых щитах. Для правильной работы необходимо подключить его параллельно защищаемому оборудованию: вход - к фазному проводу, выход - к нулевому или заземляющему проводнику. Монтаж выполняется при отключенном питании. Клеммы рассчитаны на провода сечением до 16 мм2.

Безопасность и стандарты

Разрядник соответствует требованиям ГОСТ IEC 61643-11 и проходит испытания на устойчивость к импульсным перенапряжениям. Конструкция выполнена из самозатухающего материала, предотвращающего распространение пламени при срабатывании.

Преимущества

• Минимальный габарит (1 TE) позволяет экономить место в щите без потери функциональности.
• Высокая устойчивость к импульсам (2,5 кА) делает его подходящим для регионов с частыми грозами.
• Простота монтажа - не требует специальных инструментов или доработок щита.
• Стабильная работа при длительном напряжении до 800 В - снижает риск ложных срабатываний.

Ограничения применения

• Не предназначена для защиты трёхфазных систем - требуется три устройства по одному на каждую фазу.
• Не заменяет основную систему молниезащиты (громоотводы, заземление); работает как вторичная защита внутри помещения.
• Не рекомендован для постоянного воздействия напряжений выше 800 В - возможен пробой изоляции.
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц.

Примеры использования

• Защита частотных преобразователей на производстве.
• Обеспечение безопасности PLC-систем в автоматизированных линиях.
• Фильтрация импульсов в щитах управления лифтами, конвейерами, HVAC.
• Дополнительная защита вводных щитов многоквартирных домов перед счётчиками и реле.

Практические советы

• Перед установкой проверьте, чтобы напряжение в сети не превышало 800 В - иначе разрядник может выйти из строя даже без удара молнии.
• Подключайте разрядник как можно ближе к защищаемому оборудованию - длинные провода снижают эффективность.
• После каждого крупного грозового разряда проверяйте состояние разрядника: если индикатор сработал (если есть), замените устройство.
• Для комплексной защиты используйте РВН-0.5 У1 вместе с другими уровнями защиты (например, класса II или III).
• Убедитесь, что заземляющий контур имеет сопротивление менее 10 Ом - иначе разрядник не сможет эффективно отвести энергию.
