Разрядник мультикамерный (MCR 20) | 15100022 NILED НИЛЕД

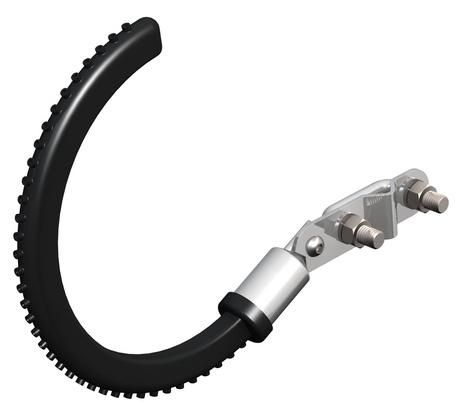

Разрядник мультикамерный MCR 20 от НИЛЕД предназначен для защиты воздушных линий электропередачи от перенапряжений, особенно на участках с промежуточным креплением провода и на натяжных гирляндах. Аппарат рассчитан на работу при напряжении 10 кВ, надёжно защищает изоляцию и снижает риск поражения птиц током благодаря влагозащищённой конструкции.

Назначение и область применения

Разрядник мультикамерный MCR 20 используется для защиты линий электропередачи напряжением 10 кВ от импульсных перенапряжений - например, при ударах молнии или коммутационных скачках. Устанавливается на штыри траверс и натяжные гирлянды из стекла или полимера. Особенно эффективен там, где требуется минимизировать контакт между проводом и металлическими элементами опоры.

Технические характеристики

• Рабочее напряжение переменного тока: 10 кВ
• Номинальное напряжение переменного тока: 10 кВ
• Тип изделия: Разрядник мультикамерный
• Диапазон сечений провода: 35–150 мм2
• Диапазон рабочих температур: от –60 до +50 C
• Материал жилы: Алюминий
• Способ монтажа: Стационарный
• Гарантийный срок: 60 месяцев
• Стойкость к ультрафиолету: Да - материал корпуса не выгорает на солнце

Совместимость и монтаж

Разрядник мультикамерный MCR 20 совместим с проводами из алюминия и алюминиевых сплавов сечением 35–150 мм2. Монтаж выполняется на штыри траверс или на натяжные гирлянды изоляторов. Прокалывающий зажим фиксируется без необходимости снятия изоляции провода - достаточно установить устройство и затянуть болт со срывной головкой до момента её отлома. Это гарантирует точный момент затяжки и исключает пере- или недозатяжку.

Эластомерная вставка внутри зажима герметично запечатывает место прокола, предотвращая попадание влаги. Корпус имеет дренажные каналы - они выводят конденсат и препятствуют образованию воды вокруг точки контакта.

Безопасность и стандарты

Конструкция разрядника мультикамерный MCR 20 соответствует требованиям безопасности для работы на ЛЭП 10 кВ. Защита от поражения птиц достигнута за счёт изоляции всех токоведущих частей и исключения открытых контактов. Устройство не создаёт опасных потенциалов на опорах даже при пробоях.

Преимущества

• Не требует снятия изоляции провода - экономит время при монтаже
• Автоматическая регулировка усилия затяжки через срывную головку болта
• Защита от влаги и коррозии благодаря эластомерной вставке и дренажным каналам
• Устойчивость к экстремальным температурам - работает в условиях Крайнего Севера и южных регионах
• Защита птиц - снижает количество аварий из-за замыканий на опорах
• Высокая долговечность - гарантия 5 лет при работе в агрессивной среде

Ограничения применения

Разрядник мультикамерный MCR 20 нельзя использовать для проводов сечением менее 35 мм2 или более 150 мм2 - это нарушит контакт и снизит надёжность защиты. Также он не предназначен для установки на медные провода - только на алюминиевые и алюминиевые сплавы. Не применяйте на высоковольтных линиях выше 10 кВ - устройство не рассчитано на большие нагрузки.

Примеры использования

• Защита промежуточных опор на ЛЭП 10 кВ с подвесом провода на изоляторах типа СФ или ПС
• Установка на натяжные гирлянды в районах с высокой активностью птиц
• Обустройство переходов через лесные массивы и водоёмы, где повышен риск молний
• Замена старых разрядников на модернизируемых участках ЛЭП

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте штангенциркуль для точного замера
• Не допускайте попадания грязи или льда внутрь зажима перед установкой - очистите поверхность провода
• При монтаже на гирлянды убедитесь, что расстояние до ближайших заземлённых элементов не меньше нормированного
• Проверяйте целостность эластомерной вставки после нескольких циклов нагрева/охлаждения - при повреждении замените разрядник
• Разрядник мультикамерный MCR 20 не требует обслуживания, но рекомендуется визуальный осмотр один раз в год
