Разветвитель Т-образ. плавн. тип Г01 ESCA 100х100мм HDZ IEK CRT01-0-100-100-HDZ

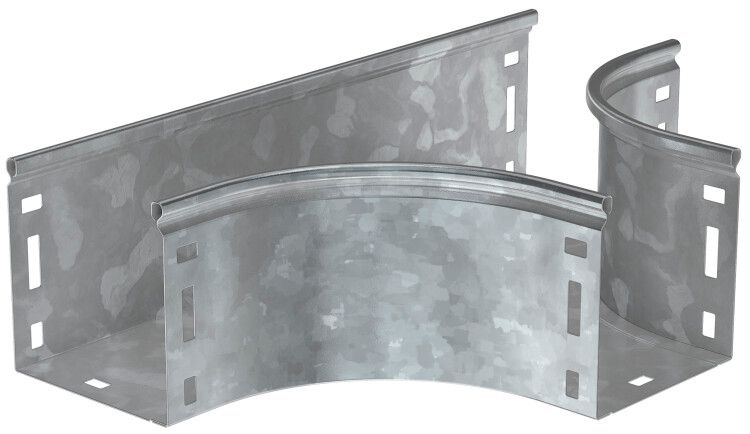

Разветвитель Т-образный плавный тип Г01 ESCA 100х100мм HDZ - это элемент кабельной системы для безопасного и надёжного изменения направления трассы на 90° в виде буквы T. Продукт от IEK серии ESCA с горячецинковым покрытием рассчитан на длительную эксплуатацию в жестких условиях и подходит для прокладки силовых и управляющих кабелей в промышленных объектах.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 100х100мм HDZ используется для создания Т-образного ответвления в кабельном лотке без резких углов. Это позволяет изменить траекторию трассы, сохранив радиус изгиба и предотвращая перегиб кабелей. Подходит для установки в производственных помещениях, на заводах, в энергообъектах, где требуется организовать распределение кабелей между смежными участками трассы.

Технические характеристики

• Форма: Т-образный тройник с плавным переходом
• Размеры: 100×100 мм - высота и ширина кабельного лотка
• Материал: сталь с горячим цинкованием (толщина покрытия ≥55 мкм)
• Толщина стенки: 0,8 мм
• Цвет: RAL 7047 (серый металлик)
• Степень защиты: IP00 - без защиты от воды и пыли; применяется внутри закрытых помещений
• Диапазон температур: от –50 C до +40 C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 - допущен к использованию в умеренном, холодном и влажном климате
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Соответствие: ГОСТ Р 52868-2007
• Исполнение: с интегрированным соединительным разъемом - обеспечивает герметичное и механически прочное соединение с основным лотком

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 100х100мм HDZ совместим с другими элементами серии ESCA того же размера (100×100 мм). Монтаж выполняется путём фиксации к основному лотку через интегрированный соединительный разъем - болты и крепёж не требуются. Для сборки необходимо выровнять плоскости и плотно зафиксировать соединение. Крышка лотка в комплект не входит - её следует приобрести отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и эксплуатационные параметры кабельных систем. Горячее цинкование обеспечивает антикоррозийную защиту, что снижает риск повреждения при воздействии влаги и химических сред. Отсутствие степени защиты IP означает, что применение возможно только в сухих, закрытых помещениях без доступа воды и пыли.

Преимущества

• Плавный изгиб минимизирует нагрузку на кабели при прокладке и обслуживании
• Горячее цинкование гарантирует долгую службу даже в агрессивной среде
• Интегрированный разъем исключает необходимость дополнительных креплений и ускоряет монтаж
• Стандартные габариты обеспечивают совместимость с большинством лотков ESCA
• Устойчивость к экстремальным температурам делает возможным использование в неотапливаемых зонах

Ограничения применения

• Не предназначена для открытых площадок, улиц, коллекторов - степень защиты IP00 не защищает от влаги и пыли
• Не рекомендуется использовать в местах с постоянным брызгами, конденсацией или повышенной влажностью без дополнительной защиты
• Крышка лотка не входит в комплект - обязательна установка крышки для сохранения целостности трассы
• Подходит только для лотков 100×100 мм - несовместим с другими размерами

Примеры использования

• Разводка кабелей от главной трассы к станкам на производстве
• Переход кабельной сети от одного корпуса оборудования к другому
• Обустройство распределительных щитовых комнат с несколькими выходами
• Прокладка кабелей управления в цехах с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие размеров: разветвитель работает только с лотками 100×100 мм
• Убедитесь, что внутренний радиус изгиба достаточен для используемых кабелей - особенно важен для многожильных и крупногабаритных проводов
• После установки обязательно закройте трассу крышкой - это предотвратит попадание сторонних предметов и продлит срок службы
• При работе в условиях частых температурных перепадов контролируйте состояние цинкового покрытия - при повреждении восстановите его специальной краской на основе цинка
• Используйте этот разветвитель только в составе полностью собранной системы ESCA - сочетание с продукцией других брендов может нарушить механическую совместимость
