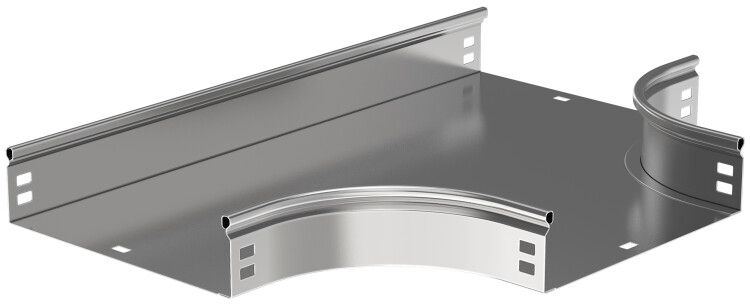

Разветвитель Т-образ. плавн. тип Г01 ESCA 80х150мм IEK CRT01-0-080-150

Разветвитель Т-образный плавный тип Г01 ESCA 80х150мм - это элемент кабельной системы, предназначенный для безопасного и плавного изменения направления трассы в виде буквы T. Продукт бренда IEK из серии ESCA подходит для прокладки силовых и управляющих кабелей в промышленных условиях, где важна надёжная механическая прочность и долгий срок службы.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 80х150мм используется для создания Т-образного ответвления в кабельном лотке без резких углов. Это позволяет сохранить радиус изгиба кабелей, предотвращая повреждение изоляции и снижая риск перегрева. Подходит для установки на участках, где требуется распределение кабелей между тремя направлениями: основной трассой и двумя ответвлениями. Часто применяется на заводах, в энергообъектах, на конвейерах и в системах автоматизации.

Технические характеристики

• Высота кабельного лотка: 80 мм
• Ширина кабельного лотка: 150 мм
• Материал: сталь с покрытием по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: оцинковано холодным способом (слой цинка ≥10 мкм)
• Тип конструкции: горизонтальный тройник
• Исполнение: с интегрированным соединительным разъёмом (без крышки)
• Цвет: светло-серый
• Диапазон рабочих температур: от –50 C до +40 C
• Степень защиты: IP00 (нет защиты от пыли и воды)
• Срок службы: 20 лет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Соответствие нормативу: ГОСТ Р 52868-2007

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 80х150мм совместим с другими элементами серии ESCA того же размера (80×150 мм). Монтаж выполняется на прямых участках кабельного лотка с помощью болтов или заклёпок - в зависимости от типа фиксации основной трассы. Интегрированный соединительный разъём обеспечивает герметичную стыковку с соседними элементами, но требует обязательной установки крышки сверху - она не входит в комплект и должна быть заказана отдельно. Для правильной сборки проверьте соответствие высоты и ширины всех смежных деталей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007 - норматива для металлических кабельных лотков. Наличие оцинкованного покрытия защищает от коррозии в средах с повышенной влажностью. Однако степень защиты IP00 означает, что устройство не предназначено для открытых площадок, мест с попаданием воды, пыли или агрессивных сред. Его можно использовать только внутри помещений или в закрытых коробах с контролируемой средой.

Преимущества

• Плавный изгиб минимизирует нагрузку на кабели при прокладке и обслуживании
• Оцинкование по методу Сендзимира гарантирует длительную антикоррозийную защиту даже при механическом воздействии
• Интегрированный разъём упрощает сборку и исключает зазоры между элементами
• Срок службы 20 лет снижает затраты на замену и техобслуживание
• Поддержка широкого температурного диапазона делает изделие пригодным для холодных регионов и неотапливаемых объектов

Ограничения применения

• Не допускается использование вне помещений без дополнительной защиты - IP00 не защищает от влаги и пыли
• Крышка не входит в комплект; её необходимо приобрести отдельно, иначе кабели будут открыты
• Не рекомендуется применять в помещениях с химически активными газами или агрессивными жидкостями - сталь с цинковым покрытием не выдерживает сильнокислотной или щелочной среды
• Толщина стенки 0,8 мм ограничивает возможность использования в условиях высоких механических нагрузок (например, частые проходы людей или оборудование с вибрацией)

Примеры использования

• Распределение кабелей от главной трассы к группе станков в цехе
• Обход препятствий (колонн, труб) в системе управления технологическим оборудованием
• Создание ответвлений к пультам управления, освещению или датчикам в распределительных пунктах
• Прокладка кабелей в неотапливаемых складских помещениях при соблюдении условий внутренней установки

Практические советы

• Перед монтажом убедитесь, что все элементы лотка имеют одинаковые габариты (80×150 мм) - иначе возникнут зазоры и потеря жесткости
• Закупите крышку для этого разветвителя заранее - без неё система не будет соответствовать требованиям безопасности
• При использовании в сыром помещении дополнительно обработайте места стыков герметиком, несмотря на цинковое покрытие
• Не используйте этот разветвитель в качестве опоры для тяжёлых кабельных bundles - он рассчитан только на равномерное распределение нагрузки
• Проверьте наличие сертификата соответствия ГОСТ Р 52868-2007 перед приемкой партии - особенно важно при закупках для госзаказов
