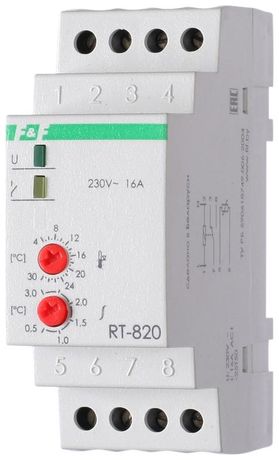

Регулятор температуры RT-820 (от +4 до +30 град.C; с выносным датчиком в комплекте; 2 модуля; монтаж на DIN-рейке; 50-264В AC 16А 1NO/NC IP20) F&F EA07.001.001 Евроавтоматика

Регулятор температуры RT-820 от Евроавтоматика - это компактное реле с выносным датчиком, предназначенное для точного управления нагревом или охлаждением в системах, где требуется поддержание температуры в узком диапазоне от +4 до +30 C. Монтаж на DIN-рейку, двухмодульное исполнение и широкий диапазон питания делают RT-820 удобным решением для автоматизации в промышленных и бытовых условиях.

Назначение и область применения

Регулятор температуры RT-820 используется для автоматического включения и отключения тепловых или холодильных устройств на основе сигнала с выносного термодатчика KTY10-6. Он применяется там, где важна стабильность температуры: в теплицах, камерах хранения продуктов, системах обогрева трубопроводов, малых печках, бассейнах, оборудовании для лабораторий и других местах, требующих точного контроля в пределах +4…+30 C.

Технические характеристики

• Диапазон измерения температуры: +4…+30 C
• Гистерезис (разница между включением и выключением): 0,5–3 C (настраивается)
• Номинальное напряжение питания: 50–264 В AC/DC (работает как от переменного, так и от постоянного тока)
• Частота: 50 Гц
• Коммутируемый ток: 16 А
• Тип контактов: один нормально разомкнутый (НО) и один нормально замкнутый (НЗ) - переключающий контакт
• Датчик: KTY10-6, выносной, с изолированными клеммами
• Способ монтажа: на DIN-рейку, занимает 2 модуля (35 мм каждый)
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли, не предназначено для влажной среды)
• Индикация: светодиодная (показывает состояние реле)
• Рабочий температурный диапазон устройства: –25…+50 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Тип исполнения: аналоговый (без цифрового интерфейса, управление через механический регулятор)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Регулятор температуры RT-820 устанавливается на стандартную DIN-рейку типа TS35. Подключение проводов осуществляется через винтовые клеммы. К датчику KTY10-6 подводятся два провода - они не соединены с сетью и контактами реле, что исключает помехи и повреждение датчика. Выходные контакты (НО/НЗ) рассчитаны на нагрузку до 16 А - подходят для управления нагревателями мощностью до ~3,5 кВт при 220 В. Напряжение питания допускает колебания от 50 до 264 В, поэтому RT-820 можно использовать даже в сетях с нестабильным напряжением.

Безопасность и стандарты

Регулятор RT-820 соответствует требованиям ТУ BY 590618749.027-2017. Его корпус выполнен из самозатухающего пластика, клеммы защищены от случайного прикосновения. IP20 обеспечивает базовую защиту от пальцев и крупной пыли, но не защищает от влаги - не используйте в сырых помещениях, на улице или рядом с источниками воды. Изоляция датчика от силовой цепи гарантирует безопасность при работе с высокими потенциалами.

Преимущества

• Широкий диапазон входного напряжения (50–264 В AC/DC) - работает в большинстве сетей без стабилизатора
• Выносной датчик позволяет измерять температуру в удаленной зоне, не влияя на работу самого прибора
• Два типа контактов (НО и НЗ) позволяют применять RT-820 как для нагрева, так и для охлаждения
• Настройка гистерезиса от 0,5 до 3 C минимизирует частые включения/выключения оборудования
• Монтаж на DIN-рейку упрощает сборку щитов и совместим с промышленными распределительными шкафами

Ограничения применения

• Не подходит для температур выше +30 C - максимальная граница измерения жестко ограничена
• IP20 не допускает использование во влажных, пыльных или открытых помещениях
• Отсутствие цифрового интерфейса - нельзя программировать алгоритмы, таймеры или передавать данные
• Подходит только для однофазных сетей - не используется в трехфазных системах
• Датчик KTY10-6 имеет ограниченный срок службы при постоянном воздействии вибраций и повышенной влажности

Примеры использования

• Обогрев трубопроводов в зимний период - при падении температуры ниже +5 C включается нагреватель, при достижении +25 C - отключается
• Контроль температуры в хранилище цветов - поддержание +18+-2 C с использованием НО-контакта для вентилятора охлаждения
• Автоматический обогрев ящиков с молодыми животными - включение нагревательного элемента при снижении температуры ниже +12 C
• Тепличные системы - управление обогревом по показаниям датчика, установленного у почвы

Практические советы

• Выбирайте место установки датчика KTY10-6 так, чтобы он был близок к объекту контроля, но не находился под прямыми лучами солнца или возле источника тепла
• При подключении нагревателя используйте НО-контакт; при управлении охладителем - НЗ-контакт
• Установите гистерезис не менее 1 C - слишком малый интервал вызовет частые переключения и снизит срок службы реле
• Проверьте соответствие мощности нагрузки (не более 3,5 кВт при 220 В) - превышение тока 16 А приведёт к выходу из строя контактов
• При монтаже в щиту оставьте свободное пространство вокруг RT-820 - прибор выделяет тепло при длительной работе
• Не закрывайте датчик пластиком или изоляцией - это исказит показания температуры
