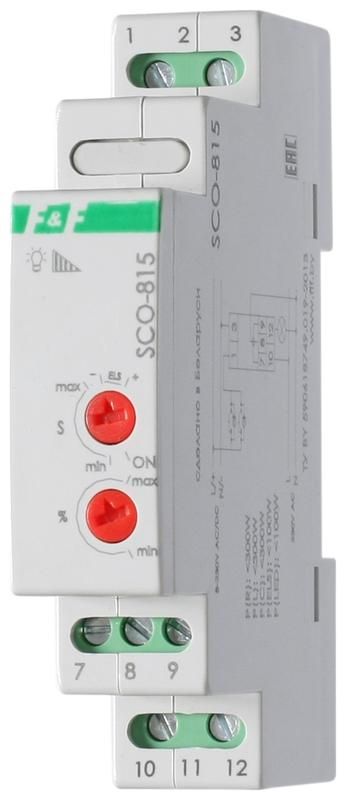

Регулятор освещенности SCO-815 (для всех типов ламп; напряжение входа управления от 8-230В AC/DC; монтаж на DIN-рейке <5А 230В AC IP20) F&F EA01.006.001 Евроавтоматика

Регулятор освещенности SCO-815 от Евроавтоматика - устройство для плавной регулировки яркости света в помещениях с любыми типами ламп, монтируется на DIN-рейку и работает от напряжения 8–230 В переменного или постоянного тока. Артикул ea01.006.001 подходит для систем автоматического освещения, где важна точность и сохранение настроек после перебоев питания.

Назначение и область применения

Regulator освещенности SCO-815 предназначен для управления уровнем яркости осветительных приборов с помощью обычного кнопочного выключателя. Устройство поддерживает все распространённые типы ламп: накаливания, галогенные, светодиодные и компактные люминесцентные. Применяется в жилых, офисных и промышленных объектах - например, в залах, коридорах, торговых зонах, на производстве там, где требуется мягкая настройка освещения без сложных интерфейсов.

Технические характеристики

• Номинальное напряжение питания: 230 В AC, частота 50 Гц
• Номинальный ток: 0,6 А (максимальная мощность нагрузки - 300 В·А)
• Напряжение управления: 8–230 В AC/DC - позволяет использовать любой стандартный кнопочный выключатель
• Способ монтажа: на DIN-рейку шириной 35 мм, занимает один модуль
• Габариты: 18×90×65 мм
• Материал корпуса: самозатухающий пластик
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от воды и пыли
• Диапазон рабочих температур: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с повышенной влажностью
• Питание: внутренний источник, не требует внешнего блока питания
• Подключение: винтовые клеммы
• Память: сохраняет последний уровень яркости после отключения электроэнергии

Совместимость и монтаж

SCO-815 совместим со всеми однополюсными кнопочными выключателями - механическими, с подсветкой, с задержкой. Для подключения достаточно подвести питание 230 В AC на вход L/N и подключить нагрузку (лампу) к выходным клеммам. Управляющее напряжение (8–230 В) подается через кнопку, которая замыкает цепь управления. Монтаж осуществляется на стандартную DIN-рейку: устройство фиксируется защелкой, не требует дополнительных креплений. Подключение проводов - винтовое, допускает сечение до 1,5 мм2.

Безопасность и стандарты

Регулятор освещенности SCO-815 соответствует техническому условию ТУ BY 590618749.027-2017. Защита IP20 исключает доступ к токоведущим элементам при нормальном использовании, но не обеспечивает защиту от влаги - поэтому устройство нельзя устанавливать в сырых помещениях, на улице или в местах с риском брызг. Корпус выполнен из самозатухающего материала, что снижает риск возгорания при перегрузках.

Преимущества

• Автоматически распознаёт тип лампы (накаливание, LED, CFL) и выбирает оптимальный алгоритм управления
• Плавное включение ламп накаливания и галогенок - продлевает срок службы
• Настройка скорости изменения яркости - можно сделать переход медленнее или быстрее
• Установка минимального порога освещения - предотвращает слишком тёмное состояние
• Не требует специальных диммерных выключателей - работает с любыми кнопками
• Экономичный: потребляет мало энергии в режиме ожидания

Ограничения применения

• Не подходит для управления индуктивными или емкостными нагрузками - например, трансформаторами, дросселями, двигателями
• Максимальная мощность - 300 В·А; при превышении возможен перегрев и отказ
• IP20 - не используется во влажных средах (ванная, баня, уличные светильники)
• Не имеет реле выхода - управление только через импульсную кнопку, не поддерживает дистанционное управление по сети
• Не рекомендован для использования с диммируемыми LED-лампами, не совместимыми с TRIAC-регулировкой - проверьте совместимость лампы перед установкой

Примеры использования

• Офис: регулировка яркости над рабочими столами с помощью одной кнопки на стене
• Жилое помещение: мягкое включение ночника в спальне без резкого скачка света
• Производственный участок: изменение освещённости на сборочных линиях в зависимости от времени суток
• Магазины: настройка акцентного освещения витрин с сохранением выбранного уровня после отключения электричества

Практические советы

• Проверьте суммарную мощность всех ламп, подключаемых к SCO-815 - она не должна превышать 300 В·А. Например: 3 × 80 Вт = 240 Вт - безопасно; 4 × 100 Вт = 400 Вт - перегрузка!
• Используйте только однополюсные кнопочные выключатели - двухполюсные или проходные не работают
• Если лампа мерцает при работе - возможно, она несовместима с TRIAC-диммером. Попробуйте другую модель LED-лампы с пометкой “dimmable”
• При первом включении устройство может выполнить автоопределение нагрузки - это нормально, займёт несколько секунд
• Для долгой службы избегайте установки рядом с нагревательными приборами - максимальная температура окружающей среды +50 C
• При необходимости замены - отключите питание, открутите клеммы, снимите с рейки. Обратите внимание на полярность при подключении L/N
