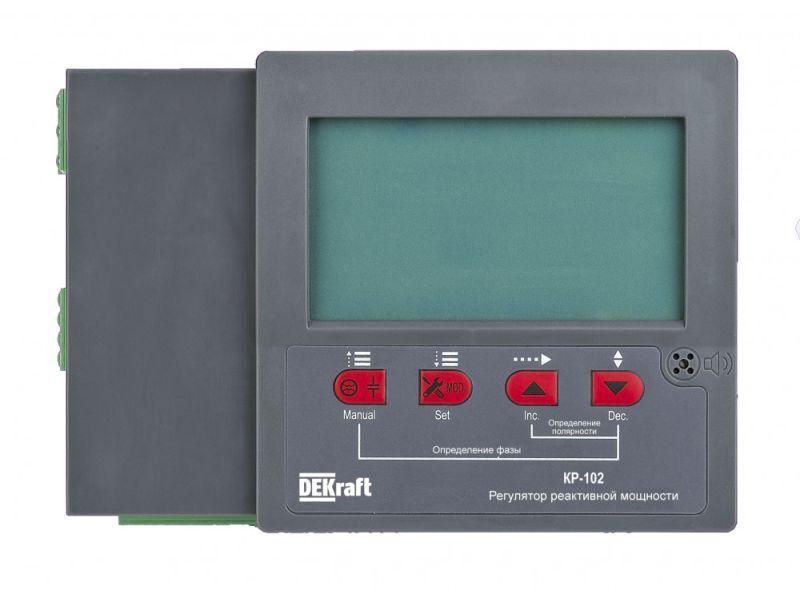

Регулятор реактивной мощности 400В, 12 ступеней, RS485 КР-102 DEKraft | 50516DEK APC

Регулятор реактивной мощности 400В, 12 ступеней, RS485 КР-102 от DEKraft - это контроллер для автоматической компенсации реактивной мощности в сетях до 400 В, обеспечивающий стабильный коэффициент мощности за счет включения и отключения конденсаторных батарей. Устройство подходит для промышленных объектов, где важна энергоэффективность и снижение штрафов за некачественную электроэнергию.

Назначение и область применения

Регулятор реактивной мощности 400В, 12 ступеней, RS485 КР-102 предназначен для автоматического управления конденсаторными установками в низковольтных электросетях. Он измеряет текущий коэффициент мощности (cos φ) и включает/выключает ступени конденсаторов, чтобы поддерживать заданный уровень. Это снижает потери в проводах, уменьшает нагрузку на трансформаторы и позволяет избежать штрафов энергоснабжающих организаций за низкий cos φ.

Устройство применяется на предприятиях с большим количеством индуктивных нагрузок: сварочные аппараты, насосы, компрессоры, конвейеры, системы вентиляции и другие оборудование с двигателями переменного тока.

Технические характеристики

• Номинальное напряжение: 400 В (AC), частота 50 Гц
• Количество ступеней регулирования: 12
• Тип управления: дискретное (включение/отключение контакторов)
• Интерфейс связи: RS485 (Modbus RTU)
• Количество функций: 21 (включая настройки порогов, временных задержек, режимов работы)
• Встроенная температурная компенсация: да (датчик температуры внутри корпуса)
• Напряжение катушки контактора: 400 В
• Режимы работы: 4 (по cos φ, Q, P, I)
• Защита корпуса: IP54 (защита от пыли и брызг воды)
• Питание устройства: от сети 400 В (без внешнего блока питания)

Совместимость и монтаж

Регулятор реактивной мощности 400В, 12 ступеней, RS485 КР-102 совместим со всеми стандартными контактными устройствами и конденсаторными батареями, рассчитанными на напряжение 400 В. Для подключения требуется три фазы и ноль - входные клеммы L1, L2, L3, N. Выходные клеммы предназначены для управления 12-ю контакторами через сухие выходы (реле).

Монтаж выполняется на DIN-рейку 35 мм. Подключение сигнальных и силовых цепей необходимо выполнять раздельно, соблюдая правила противопомеховой защиты. Кабель RS485 должен быть экранированным, с заземлением экрана в одной точке. Максимальная длина линии RS485 - 1200 метров при скорости 9600 бод.

Безопасность и стандарты

Регулятор реактивной мощности 400В, 12 ступеней, RS485 КР-102 соответствует требованиям EN 61010-1 (безопасность оборудования для измерений, управления и лабораторного использования) и EN 61000-6-2 (электромагнитная совместимость для промышленной среды). Устройство имеет сертификат соответствия ЕАЭС.

Преимущества

• Автоматическая работа без участия персонала - система сама поддерживает нужный cos φ
• 12 ступеней позволяют точно настраивать компенсацию даже при сложных нагрузках
• Встроенный датчик температуры предотвращает перегрев конденсаторов при высокой окружающей температуре
• RS485 позволяет интегрировать устройство в SCADA-системы и удалённо мониторить состояние
• Четыре режима работы (cos φ, Q, P, I) дают гибкость настройки под тип нагрузки
• Не требует внешнего источника питания - питается прямо от сети 400 В

Ограничения применения

• Не подходит для сетей выше 400 В - применение на 690 В вызовет повреждение
• Не предназначен для работы в условиях постоянного воздействия воды, паров кислот или масел - класс защиты IP54 недостаточен для агрессивных сред
• Не работает с инверторными нагрузками без предварительной фильтрации гармоник - возможны ложные срабатывания
• Требуется минимум одна активная ступень конденсаторов; при отсутствии батарей устройство будет работать, но не сможет выполнить свою задачу
• При использовании более чем 12 ступеней потребуется дополнительный контроллер

Примеры использования

• Завод по производству металлоконструкций - 10 сварочных аппаратов, 5 компрессоров, 3 насоса
• Логистический терминал - конвейерная линия, освещение, лифты, системы вентиляции
• Цех по переработке пищевых продуктов - холодильные установки, перемешивающие агрегаты, насосы
• Жилой комплекс с автономным ТП - компенсация реактивной мощности перед вводом в сеть 0,4 кВ

Практические советы

• Перед первым запуском обязательно настройте целевой коэффициент мощности (рекомендовано 0,95–0,98)
• Проверьте соответствие номинальных токов контакторов и конденсаторных батарей - не допускайте перегрузки
• При наличии значительных гармоник (THD > 10%) установите фильтры до регулятора - иначе он будет некорректно считывать параметры
• Используйте кабели сечением не менее 1,5 мм2 для сигналов RS485 и 2,5 мм2 для управления контакторами
• При монтаже на DIN-рейку оставьте свободное пространство вокруг корпуса - для естественного охлаждения
• Регулярно проверяйте показания температуры в меню устройства - если она превышает +50 C, проверьте вентиляцию щита
