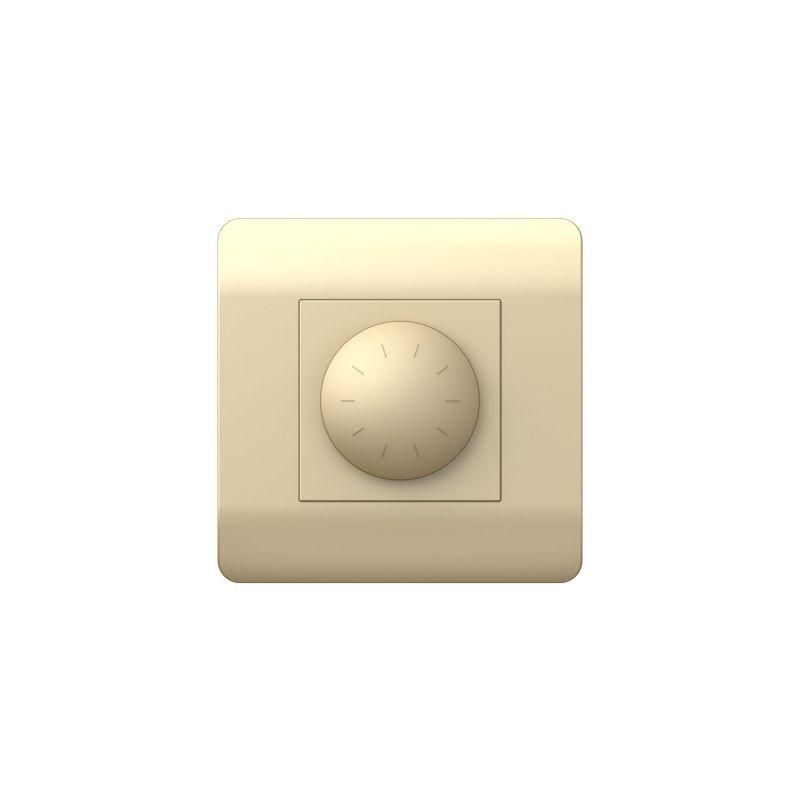

Регулятор скорости вентиллятора 200Вт, шампань(NEW3-E) | 431444 CHINT

Регулятор скорости вентилятора 200 Вт шампань от CHINT (артикул 431444) предназначен для плавного регулирования оборотов вытяжных вентиляторов в бытовых и промышленных системах вентиляции. Устройство выполнено из прочного поликарбоната и рассчитано на скрытую установку в распределительную коробку.

Назначение и область применения

Регулятор скорости вентилятора 200 Вт шампань позволяет управлять скоростью вращения вентиляторов мощностью от 5 до 200 В·А. Подходит для контроля работы вытяжных вентиляторов в ванных комнатах, кухнях, подвалах, производственных помещениях и HVAC-системах. Особенно эффективен там, где требуется снижать уровень шума или экономить энергию за счёт понижения оборотов при малой нагрузке.

Технические характеристики

• Номинальная мощность: 5–200 В·А - поддерживает большинство бытовых и легких промышленных вентиляторов;
• Номинальное напряжение: 250 В - совместим с сетью 220–240 В переменного тока;
• Способ монтажа: скрытая установка - монтируется внутрь стеновой коробки, не выступает над поверхностью;
• Способ присоединения: винтовые зажимы - надёжный контакт без пайки, удобен для многожильных проводов;
• Материал корпуса: поликарбонат (PC) - устойчив к ударным нагрузкам и перепадам температур;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен - не используется во влажных зонах без дополнительной защиты;
• Цвет: шампань - сочетается с белыми и светлыми декоративными рамками и клавишами.

Совместимость и монтаж

Регулятор скорости вентилятора 200 Вт шампань совместим с однофазными вентиляторами с активной нагрузкой (например, с асинхронными двигателями без электронных плат управления). Не подходит для вентиляторов с частотными преобразователями или DC-моторами.

Установка выполняется в стандартную глубокую распределительную коробку. Для монтажа используйте винтовые зажимы: затягивайте провода равномерно, чтобы не повредить жилы. Максимальное сечение провода - 2,5 мм2. После подключения проверьте плотность соединений - слабый контакт вызывает нагрев.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств класса II (двойная изоляция). Напряжение 250 В обеспечивает запас по допустимому пределу для сети 220 В. Защита IP20 исключает использование в местах с высокой влажностью - например, в душевых или на улице.

Преимущества

• Плавное регулирование - снижает шум и продлевает срок службы вентилятора;
• Компактный дизайн - легко помещается в типовые коробки без увеличения ниш;
• Высокая механическая прочность - материал PC не трескается при монтаже;
• Экономия энергии - работа на сниженных оборотах снижает потребление до 30% при низкой необходимости в воздухообмене;
• Совместимость с популярными сериями - совпадает с комплектацией других элементов серии NEW3-E от CHINT.

Ограничения применения

• Не применяется для вентиляторов мощностью выше 200 В·А - возможен перегрев и выход из строя;
• Не подходит для вентиляторов с электронным управлением (PWM, EC-двигатели);
• Запрещена установка в помещениях с повышенной влажностью (ванна, баня, бассейн) из-за IP20;
• Не предназначена для постоянной работы на максимальной мощности более 8 часов подряд - рекомендуется циклический режим.

Примеры использования

• Регулировка вытяжки на кухне - снижение скорости ночью или после готовки;
• Вентиляция в подвале - автоматическое снижение оборотов при низком уровне влажности;
• Обслуживание оборудования в цеху - управление воздушным потоком вокруг теплогенераторов;
• Системы рециркуляции в офисах - комфортный микроклимат без постоянного шума.

Практические советы

• Перед установкой убедитесь, что мощность вашего вентилятора попадает в диапазон 5–200 В·А - проверьте паспорт устройства;
• Используйте только медные провода сечением 0,75–2,5 мм2 - алюминий не рекомендован;
• При замене старого регулятора - отключите питание и сверьте цвета фаз/нейтрали;
• Если вентилятор гудит на низких оборотах - возможно, он несовместим; попробуйте другой тип вентилятора или переход на частотник;
• Для долгой службы - периодически проверяйте состояние винтовых контактов (раз в год).
