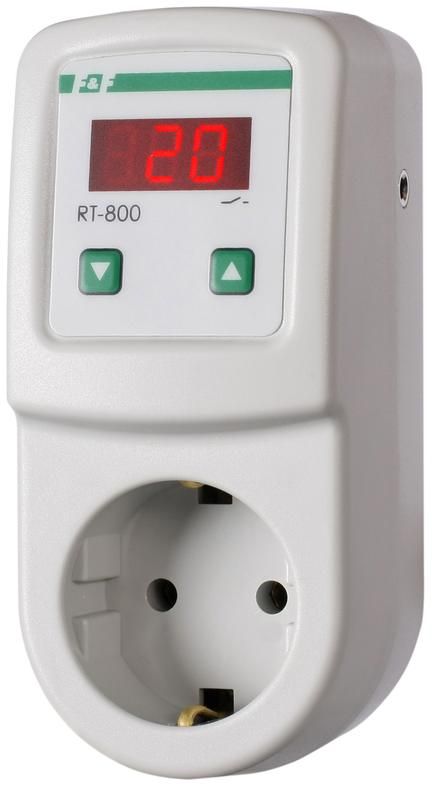

Регулятор температуры RT-800 (от -20 до +130град.C; цифровая индикация; тип корпуса вилка-розетка) F&F EA07.001.017 Евроавтоматика

Регулятор температуры Евроавтоматика ea07.001.017 - устройство для автоматического управления нагревательными и охлаждающими нагрузками на основе сигнала с выносного датчика. Подключается прямо в розетку, работает от сети 230 В, подходит для бытовых и промышленных систем контроля температуры.

Назначение и область применения

Регулятор температуры Евроавтоматика ea07.001.017 предназначен для поддержания заданного температурного уровня в замкнутых системах. Он включает или отключает оборудование - такие как тепловые маты, обогреватели, холодильные установки, насосы циркуляции - в зависимости от показаний удалённого датчика. Устройство применяется в овощехранилищах, системах водяного отопления, теплицах, сушильных камерах, а также в оборудовании, где требуется точный термоконтроль без постоянного наблюдения.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Коммутируемый ток: 16 А (максимальная нагрузка)
• Диапазон измерения температуры: от -20 C до +130 C
• Диапазон рабочих температур устройства: от -25 C до +50 C
• Тип датчика: KTY10-6, дистанционный (выносной)
• Тип контакта: нормально разомкнутый (НО), один контакт
• Индикация: LED-дисплей с цифровым отображением текущей температуры
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Способ монтажа: встраиваемый (вставляется в стандартную розетку)
• Монтажная глубина: 90 мм
• Климатическое исполнение: УХЛ4 (работает в умеренном и холодном климате с повышенной влажностью)
• Род тока: переменный (AC), однофазный
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Регулятор температуры Евроавтоматика ea07.001.017 имеет форму вилки и вставляется в обычную розетку 230 В. Нагрузка подключается через входящую в комплект розетку на корпусе устройства. К датчику KTY10-6 подводятся два провода - они идут в комплекте. Монтаж не требует специальных инструментов: достаточно вставить устройство в розетку, подключить датчик и закрепить его на объекте контроля. Глубина 90 мм требует наличия свободного места за розеткой - не подходит для узких коробок или плотно заполненных распределительных щитов.

Безопасность и стандарты

Устройство соответствует белорусскому техническому условию ТУ BY 590618749.027-2017. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от влаги - не используется во влажных средах без дополнительной герметизации. Работает в условиях, допустимых для класса УХЛ4: при температуре от -25 C до +50 C и относительной влажности до 95%. Превышение этих значений может вызвать отказ или повреждение электроники.

Преимущества

• Поддержка двух режимов: «Обогрев» и «Охлаждение» - позволяет использовать устройство в широком спектре задач
• Гистерезис можно настроить от 0,5 до 30 C - снижает количество включений/выключений и продлевает срок службы оборудования
• Автоматическая регистрация минимума и максимума температуры - удобно для анализа работы системы
• Защита настроек паролем - исключает несанкционированное изменение параметров
• Контроль целостности датчика - при обрыве или коротком замыкании дисплей показывает ошибку
• Настройка задержки включения после включения питания - предотвращает импульсные нагрузки
• Ограничение времени работы и минимального простоя - защищает оборудование от перегрева или переохлаждения
• Коррекция показаний датчика - позволяет устранить систематическую погрешность
• Аварийная индикация при превышении температуры на 5 C сверх заданной - оперативное оповещение о критических ситуациях

Ограничения применения

• Не предназначена для работы в условиях высокой влажности, пыли, брызг воды - степень защиты IP20 не позволяет использовать её вне сухих помещений
• Нельзя применять в сетях с напряжением ниже 100 В или выше 264 В - даже кратковременные скачки могут вывести устройство из строя
• Запрещено подключение мощных двигателей, трансформаторов или емкостных нагрузок - возможны помехи и выход из строя реле
• Датчик KTY10-6 не совместим с другими типами термодатчиков - нельзя менять на Pt100, NTC и т.п.
• Не рекомендуется для использования в местах с частыми перебоями питания - потеря настроек возможна без резервного источника

Примеры использования

• Контроль температуры в овощехранилище: устройство включает обогрев при падении ниже +4 C и отключает при достижении +8 C
• Система подогрева трубопровода: регулятор включает кабель при температуре ниже -5 C, отключает при +3 C
• Охлаждение серверной комнаты: при превышении +28 C включается кондиционер, при снижении до +24 C - отключается
• Тепличный комплекс: поддержание температуры почвы на уровне +18…+22 C с помощью подогревающего коврика
• Сушка древесины: ограничение максимальной температуры в печи до +110 C с аварийной блокировкой при превышении

Практические советы

• Устанавливайте датчик KTY10-6 как можно ближе к зоне контроля - например, на стенке хранилища, а не на потолке
• Проверьте посадочный диаметр розетки перед установкой - некоторые старые модели имеют меньшее отверстие
• При первом запуске настройте гистерезис не менее 2–3 C - слишком малый интервал вызовет частые переключения
• Используйте функцию задержки включения (например, 30 сек) при работе с мощными нагревателями - это снизит ударные токи
• Пароль настройки лучше записать и хранить отдельно - восстановление без него невозможно
• Если дисплей показывает “Err” - проверьте соединение датчика; возможно, он оборван или замкнут
• Для долгосрочной эксплуатации в условиях колебаний напряжения используйте стабилизатор - хотя заявлен диапазон 100–264 В, стабильность важнее
