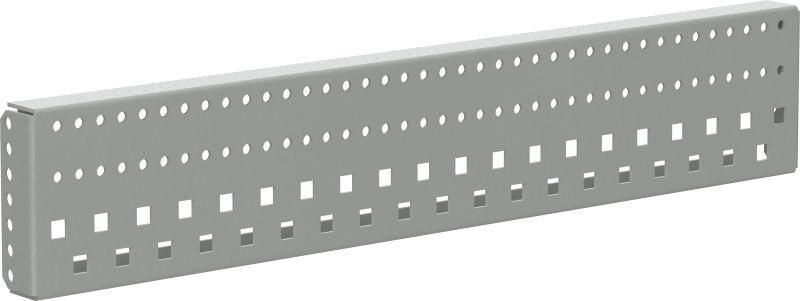

Рейка боковая усиленная 600 FORMAT (уп.2шт) IEK FO-00-RSB-060

Рейка боковая усиленная 600 (комплект 2 шт) от IEK (ИЭК) - это металлическая направляющая для надёжного крепления воздушных автоматических выключателей в распределительных щитах. Комплект из двух реек обеспечивает устойчивую фиксацию оборудования с повышенной механической нагрузкой, особенно в условиях частых вибраций или плотной компоновки. Артикул fo-00-rsb-060 относится к серии FORMAT.

Назначение и область применения

Рейка боковая усиленная 600 предназначена для установки воздушных автоматических выключателей в силовых щитах. Её используют там, где требуется высокая жесткость крепления - например, на крупных объектах: промышленные цеха, энергообъекты, трансформаторные подстанции. Благодаря увеличенной нагрузочной способности, рейка подходит для тяжёлых моделей автоматов, которые нельзя закрепить на обычных DIN-рейках.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - защищает от коррозии в помещениях с повышенной влажностью.
• Толщина: 2 мм - обеспечивает прочность и устойчивость к деформациям под весом аппаратов.
• Длина: 600 мм - соответствует стандартным габаритам щитов средней и большой мощности.
• Форма крепёжных отверстий: квадратные просечки и продольный паз - позволяют фиксировать автоматы болтами или специальными зажимами без сверления.
• Срок службы: до 15 лет при соблюдении условий эксплуатации.
• Исполнение: специальный профиль - повышает жёсткость и снижает риск прогиба под нагрузкой.

Совместимость и монтаж

Рейка совместима со всеми типами воздушных автоматов, имеющими крепление через боковые отверстия. Монтаж выполняется на боковые стенки щита с помощью саморезов или заклёпок. Продольный паз позволяет регулировать положение автомата вдоль рейки - удобно при сборке щитов с нестандартной компоновкой. Квадратные отверстия обеспечивают плотную посадку крепёжных элементов без люфта. Для установки используйте болты M4–M6, подходящие по диаметру отверстий.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями к механической прочности и долговечности, предъявляемым к комплектующим для электроустановок. Оцинкованное покрытие соответствует ГОСТ 14918, что гарантирует антикоррозийную защиту в условиях нормальной влажности. Серия FORMAT от IEK прошла сертификацию в рамках системы качества ISO 9001.

Преимущества

• Усиленная конструкция выдерживает больший вес, чем стандартные рейки - идеально для тяжёлых автоматов.
• Оцинкованная поверхность не требует дополнительной защиты при монтаже внутри помещений.
• Продольный паз + квадратные отверстия дают гибкость в расположении устройств - можно менять схему без перебора.
• Комплект из двух реек - достаточно для установки одного или нескольких автоматов с обеих сторон.

Ограничения применения

Не применяется для крепления малогабаритных автоматов (например, модульных на DIN-рейку) - они не имеют бокового крепления. Не рекомендуется использовать вне помещений без дополнительной герметизации - хотя оцинкование защищает от влаги, длительное воздействие осадков и химически активной среды может снизить срок службы. Также не подходит для монтажа на вертикальные поверхности без дополнительной фиксации - рейка рассчитана на горизонтальное крепление к боковым стенкам щита.

Примеры использования

• Установка трёхполюсных воздушных автоматов на 100 А и выше в промышленном щите.
• Крепление автоматов в щитах с ограниченным пространством - когда невозможно смонтировать DIN-рейку.
• Обновление старых щитов, где оригинальные крепления изношены - рейка заменяет повреждённые кронштейны.
• Сборка щитов для насосных станций, вентиляционных систем, где возможна вибрация.

Практические советы

• Перед монтажом проверьте, чтобы отверстия на корпусе автомата точно совпадали с шагом квадратных просечек на рейке - иначе потребуется доработка.
• При использовании болтов затягивайте равномерно, не допускайте перегрузки - это может деформировать тонкий профиль.
• Если щит изготовлен из тонколистовой стали, используйте антивибрационные прокладки между рейкой и стенкой щита - это снизит передачу колебаний.
• Комплект из двух реек оптимален для установки одного автомата с двойным креплением - так он будет менее подвижен при частых коммутациях.
• Артикул fo-00-rsb-060 - единственный вариант в серии FORMAT с такой толщиной и формой профиля; аналоги других брендов могут иметь меньшую несущую способность.
