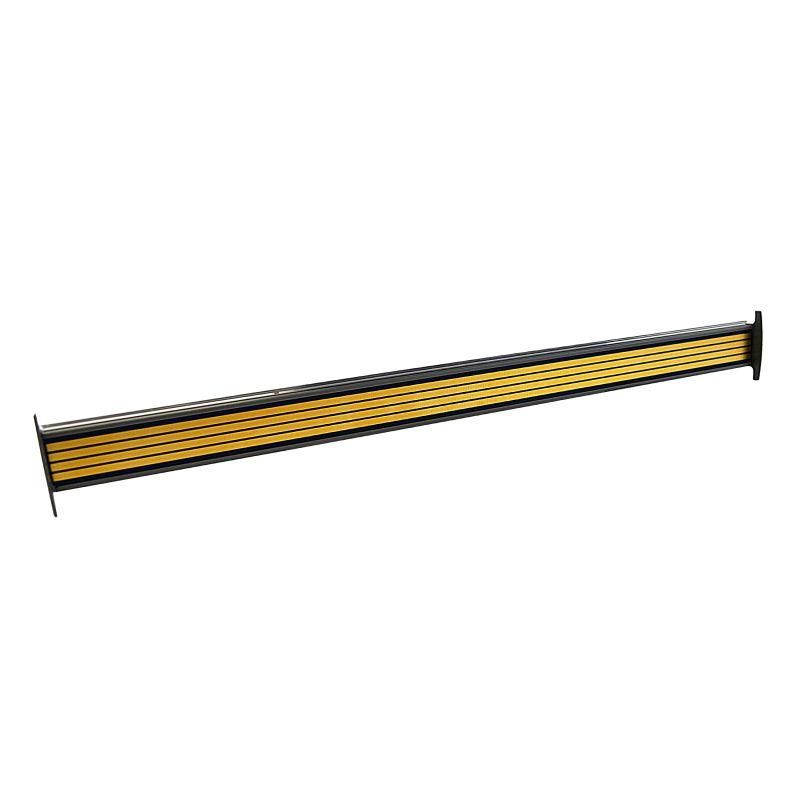

Рейка коммуникационная CX3 EMS 36 модулей Leg 414903 Legrand

Рейка коммуникационная CX3 EMS 36 модулей от Legrand предназначена для компактного размещения и организации соединений маломощных устройств в системах автоматизации. Артикул 414903 обеспечивает надёжную фиксацию до 36 модулей с питанием 12 В и током до 0,5 А на каждый.

Назначение и область применения

Рейка коммуникационная CX3 EMS 36 модулей используется для установки и распределения сигналов между слаботочными устройствами: контроллерами, реле, интерфейсными модулями, преобразователями, терминалами связи. Подходит для сборки шкафов управления в промышленной автоматизации, automation, системах безопасности и телекоммуникаций. Монтируется внутри щитов, где важна плотная укладка компонентов без внешних креплений.

Технические характеристики

• Количество модулей: 36 - позволяет разместить до 36 стандартных слаботочных устройств шириной 17,5 мм;
• Напряжение питания: 12 В постоянного тока - оптимально для современных цифровых модулей и интерфейсов;
• Номинальный ток: 0,5 А на модуль - максимальная нагрузка на один контакт; суммарный ток всей рейки ограничен конструкцией;
• Тип изделия: коммутационное устройство - служит для механической фиксации и электрического соединения модулей через внутренние шины;
• Способ монтажа: скрытый - крепится за счёт зажимов или болтов изнутри шкафа, без выступающих элементов.

Совместимость и монтаж

Рейка совместима с модулями стандарта DIN 35 мм, имеющими соответствующую форму крепления. Для монтажа требуется доступ к задней стенке шкафа: рейка вставляется в направляющие и фиксируется с помощью встроенных зажимов. Убедитесь, что глубина шкафа достаточна для полного погружения рейки. Кабели подключаются к верхним/нижним клеммным колодкам, которые уже установлены в корпусе рейки. Нельзя использовать с мощными силовыми модулями - они требуют отдельной шины с более высоким токовым рейтингом.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями EN 61439-1 и EN 60947-1 для низковольтных распределительных устройств. Конструкция исключает случайное прикосновение к токоведущим частям при закрытом шкафе. Все контакты покрыты антикоррозийным слоем, обеспечивающим долговечность в условиях повышенной влажности.

Преимущества

• Высокая плотность размещения: 36 модулей на единице длины снижают потребность в нескольких рейках;
• Скрытое крепление повышает эстетичность и безопасность - нет торчащих винтов или кронштейнов;
• Универсальная шина питания 12 В уменьшает количество проводов и ускоряет подключение;
• Материал корпуса - самозагасающий пластик, устойчивый к перегреву и химическим воздействиям.

Ограничения применения

• Не для напряжений выше 12 В - риск пробоя изоляции и выхода из строя;
• Запрещён монтаж в средах с температурой ниже –25 C и выше +60 C - возможна деформация корпуса;
• Нельзя применять с оборудованием, потребляющим более 0,5 А на канал - приведёт к перегрузке и нагреву;
• Не предназначен для открытой установки - требует герметичного шкафа IP54 и выше.

Примеры использования

• Шкаф управления конвейера с 36 входами датчиков положения;
• Центральный пункт контроля видеонаблюдения - подключение камер и сетевых адаптеров;
• Автоматическая система освещения с 36 реле времени;
• Стационарные системы HVAC с модулями регулирования температуры.

Практические советы

• Перед монтажом проверьте соответствие габаритов модулей - некоторые производители выпускают устройства чуть шире 17,5 мм;
• Обязательно используйте кабельные вводы с правильным диаметром - чтобы сохранить степень защиты IP шкафа;
• Подпишите каждую цепь на клеммах - экономит время при обслуживании;
• При замене модуля отключите питание 12 В - даже при низком токе есть риск повредить чувствительную электронику;
• Артикул 414903 можно заказывать запасными партиями - совместимость с другими изделиями серии CX3 EMS гарантирует взаимозаменяемость.
