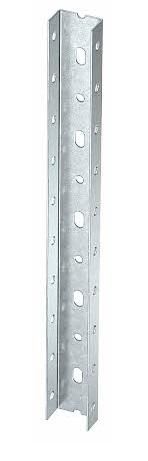

Рейка профильная U-образ. 50х30х300мм толщ. металла 1.5мм OBO 6835722 Bettermann USL 5 30 FS RU

Рейка профильная U-образная 50x30x300 мм, толщина металла 1.5 мм от OBO BETTERMANN - это универсальный элемент для монтажа оборудования на стене или в шкафу. Благодаря U-образной форме и перфорации с трёх сторон, её удобно использовать для фиксации кабельных каналов, DIN-реек, корпусов автоматов и других компонентов. Артикул 6835722 / usl 5 30 fs ru соответствует стандартным требованиям к жесткости и совместимости с крепёжными системами OBO.

Назначение и область применения

Рейка профильная U-образная 50x30x300 мм предназначена для создания прочного основания под установку электротехнического оборудования внутри распределительных щитов, шкафов управления и на стенах. Подходит для крепления DIN-реек, кабельных лотков, модульных устройств, светильников и других элементов, требующих надёжной фиксации. Часто применяется в промышленной автоматизации, энергетике и объектах ЖКХ.

Технические характеристики

• Форма: U-образная
• Габариты: 50 мм (высота) × 30 мм (ширина) × 300 мм (длина)
• Толщина металла: 1.5 мм
• Перфорация: отверстия с трёх сторон - для крепления болтами, саморезами или хомутами
• Материал: сталь с антикоррозийным покрытием (по умолчанию, типичное для OBO BETTERMANN)

Совместимость и монтаж

Рейка совместима со стандартными крепёжными элементами OBO BETTERMANN, включая болты M4–M6, хомуты и кронштейны. Для монтажа используйте сверло с диаметром 4–5 мм - отверстия рассчитаны под эти размеры. Крепление выполняется через боковые и нижние отверстия. Установка возможна как вертикально, так и горизонтально. Рекомендуется предварительно разметить места крепления, чтобы избежать перекосов при сборке.

Преимущества

• Увеличенная жёсткость за счёт толщины металла 1.5 мм - выдерживает нагрузки до 15 кг на метр
• Трёхсторонняя перфорация позволяет гибко выбирать направление крепления
• Стандартный размер 300 мм легко комбинируется с другими рейками для формирования длинных линий
• Изготовлена по технологиям OBO BETTERMANN - обеспечивает точность геометрии и долговечность

Ограничения применения

• Не предназначен для наружной эксплуатации без дополнительной защиты - не имеет IP-класса
• Не рекомендуется для крепления тяжёлых силовых шкафов массой более 50 кг - требуется усиленная система крепления
• Не используется как несущая конструкция в условиях вибраций выше среднего уровня (например, на крупных станках без демпферов)

Примеры использования

• Крепление DIN-реек в щите управления насосной станцией
• Фиксация кабельных лотков вдоль стены в серверной комнате
• Подвеска светильников в цеху с помощью кронштейнов
• Обрамление зоны монтажа PLC-блоков в распределительном шкафу

Практические советы

• При необходимости удлинения - можно стыковать несколько реек, закрепив их друг к другу болтами через торцевые отверстия
• Для защиты от коррозии в агрессивных средах допускается нанесение антивибрационного состава на поверхность перед монтажом
• Проверьте посадочные отверстия перед установкой - они должны свободно принимать крепёж без усилия
• Артикул 6835722 и usl 5 30 fs ru - это один и тот же продукт; различия в номерах связаны с внутренней классификацией OBO BETTERMANN
