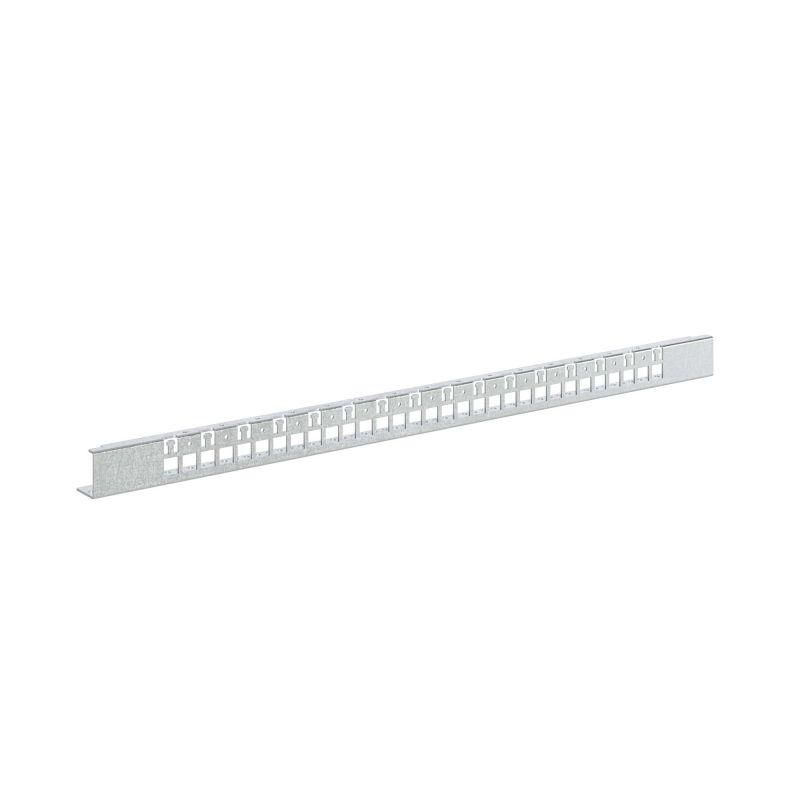

Рейки для фиксации кабеля шкафов CQE шириной 800 мм 1 упаковка - 2 шт | R5NPAC800 DKC ДКС

Рейка для фиксации кабеля для шкафов CQE шириной 800 мм, комплект 2 шт. DKC - это металлическая направляющая, предназначенная для организации и крепления кабелей внутри шкафов серии CQE N. Комплект из двух реек с крепежом обеспечивает быстрый и аккуратный монтаж проводов, снижает риск повреждений и упрощает сервисное обслуживание. Артикул r5npac800 соответствует серии RAM block.

Назначение и область применения

Рейка для фиксации кабеля для шкафов CQE шириной 800 мм, комплект 2 шт. DKC используется для систематизации кабельных трасс внутри силовых и автоматизационных шкафов. Подходит для установки в базовые корпуса серии CQE N, где важно сохранить порядок в коммутациях и обеспечить доступ к кабелям для диагностики и замены. Применяется в промышленных системах управления, на станках, конвейерах, в распределительных щитах и других объектах с высокой плотностью кабельных соединений.

Технические характеристики

• Тип изделия: монтажная рейка для фиксации кабелей
• Установочная ширина: 800 мм
• Материал: сталь оцинкованная, толщина 2 мм
• Перфорация: шаг 25 мм - позволяет крепить стяжки, скобы, хомутики и другие крепежи
• Цвет: серый
• Комплектация: 2 рейки + полный набор метизов для монтажа
• Серия: RAM block

Совместимость и монтаж

Рейка для фиксации кабеля для шкафов CQE шириной 800 мм, комплект 2 шт. DKC рассчитана на установку в нижнюю часть корпусов серии CQE N. Монтируется с помощью предложенных в комплекте крепежных элементов - болтов, гаек и шайб. Перфорация с шагом 25 мм совместима с большинством стандартных кабельных стяжек и крепежных планок. Для монтажа требуется минимум инструментов: отвертка или ключ на 8–10 мм. Рейки устанавливаются параллельно друг другу, выравниваются по уровню перед затяжкой крепежа.

Преимущества

• Оцинкованная сталь обеспечивает коррозионную стойкость даже в условиях повышенной влажности
• Жесткая конструкция толщиной 2 мм не деформируется под нагрузкой кабелей
• Перфорация с шагом 25 мм даёт гибкость в выборе способа крепления
• Комплект из двух реек и всех необходимых метизов исключает необходимость докупать детали
• Интеграция с корпусами CQE N обеспечивает точное соответствие по габаритам и местам крепления

Ограничения применения

• Не предназначена для установки вне шкафов серии CQE N - несовместима с другими типами корпусов по форме и расположению крепежных отверстий
• Не рекомендуется использовать для крепления тяжелых жестких кабелей массой более 5 кг на один метр - возможна прогиба
• Не является несущей конструкцией - не применяется для подвеса оборудования или трубопроводов
• Не защищена от механических ударов - требует защиты при работе в средах с высоким уровнем вибраций

Примеры использования

• Фиксация сигнальных кабелей в пульте управления станком
• Упорядочивание Ethernet и RS485-проводов в АСУ ТП
• Организация питания и связи в распределительном щите на производстве
• Сборка кабельных трасс в шкафах автоматики для пищевой промышленности

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры шкафа позволяли свободно разместить две рейки шириной 800 мм - они должны не задевать стенки
• Используйте пластиковые стяжки с фиксатором - они не царапают изоляцию и легко снимаются при необходимости
• Если кабели проходят через несколько зон, размещайте рейки с небольшим смещением по вертикали - так легче избежать пересечений
• Не перегружайте одну рейку - равномерно распределяйте кабели между двумя рейками из комплекта
• При длительной эксплуатации в агрессивной среде периодически осматривайте места крепления на предмет коррозии - хотя материал оцинкованный, кромки после сверления могут быть уязвимы
