Реле 10A 2CO 24VDC тест кнопка LED | SXM2CB2BD SE APC

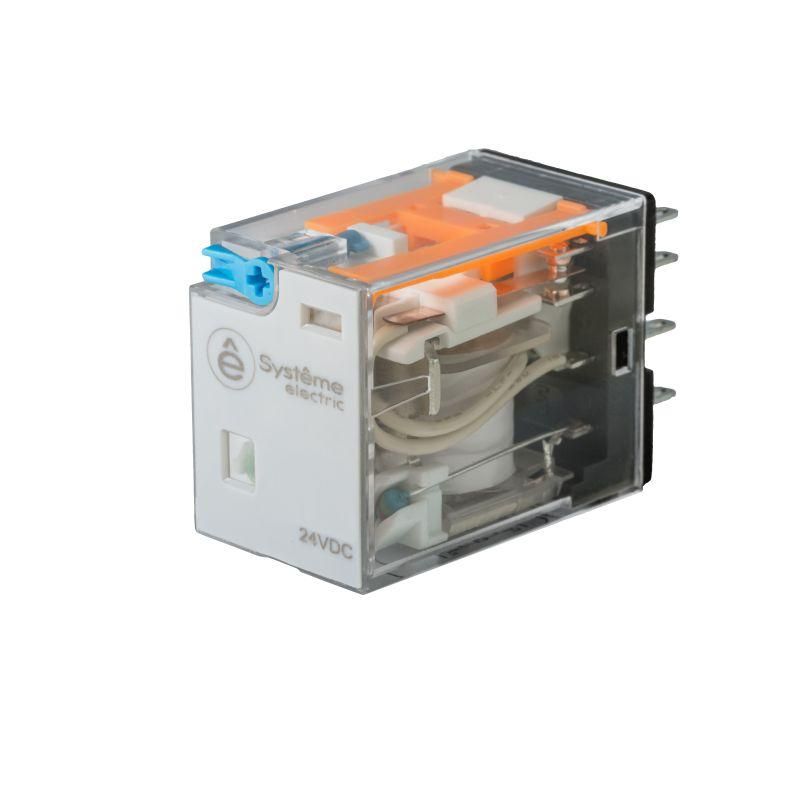

Реле Systeme Electric sxm2cb2bd - миниатюрное электромеханическое устройство с двумя переключающими контактами на 10 А и управлением от постоянного тока 24 В. Благодаря тестовой кнопке и светодиодной индикации обеспечивает удобную диагностику и контроль состояния в автоматизированных системах.

Назначение и область применения

Реле Systeme Electric sxm2cb2bd используется для коммутации нагрузок в цепях постоянного тока до 10 А. Подходит для управления исполнительными механизмами, клапанами, насосами, световыми сигнализаторами и другими устройствами в промышленном оборудовании. Часто устанавливается в щитах управления, пультах автоматики, системах безопасности и на конвейерах. Наличие тестовой кнопки позволяет проверить работу реле без подачи управляющего сигнала - это особенно полезно при обслуживании и диагностике.

Технические характеристики

• Номинальный ток контактов: 10 А
• Напряжение управления: 24 В постоянного тока (DC)
• Количество контактов: 2 переключающих (2CO) - каждый контакт имеет один нормально открытый и один нормально замкнутый вывод
• Тип контактов: двойной контакт (переключаемый), без нормально замкнутых контактов в изолированном виде - все контакты работают в режиме переключения
• Тип действия: моностабильный - возвращается в исходное состояние после снятия напряжения с катушки
• Индикация: встроенный светодиод показывает наличие напряжения на катушке (горит при включении)
• Подключение: плоский штекерный разъем - совместим с типовыми DIN-рейкой и гнездами типа Faston
• Степень защиты: IP50 - защищено от пыли, но не от брызг воды и влаги
• Поляризация: свободная - можно подключать клеммы управления в любом порядке (плюс/минус неважны)

Совместимость и монтаж

Реле Systeme Electric sxm2cb2bd монтируется на стандартную DIN-рейку 35 мм. Для подключения управляющей цепи используются два плоских штекера (обычно 6,3×0,8 мм). Контактные клеммы также выполнены в формате Faston - подходят для быстрого соединения с проводами 0,5–2,5 мм2. Убедитесь, что посадочные места в щите соответствуют габаритам реле - внешние размеры не указаны, но типичны для миниатюрных реле этого класса. Не используйте реле в условиях повышенной влажности или прямого попадания воды - IP50 не обеспечивает защиту от жидкости.

Безопасность и стандарты

Реле соответствует требованиям к надежности и электробезопасности для промышленного оборудования. Серия Systeme Sig EMR прошла сертификацию в соответствии с международными стандартами IEC 61810-1 для электромеханических реле. Применяется в системах, где требуется высокая отказоустойчивость, но не требуются взрывозащита или специальные сертификаты ATEX/IECEx.

Преимущества

• Удобная индикация: светодиод сразу показывает, получает ли реле питание - снижает время поиска неисправностей
• Тестовая кнопка: позволяет имитировать срабатывание без подачи Uуправления - полезно при наладке и обучении персонала
• Высокая надежность механических контактов: 10 А при 24 В DC - достаточная мощность для большинства промышленных задач
• Свободная поляризация: не нужна точная ориентация при подключении управляющей цепи - ускоряет монтаж
• Компактный размер: занимает мало места в щитах, легко заменяется аналогами

Ограничения применения

• Не предназначено для работы во влажной среде - IP50 не защищает от брызг, пара или мытья
• Не рекомендуется для частых включений более 1000 раз в час - возможен преждевременный износ контактов
• Не подходит для управления переменным током - работает только с постоянным напряжением 24 В DC
• Отсутствие защиты от скачков напряжения - при работе с индуктивными нагрузками (катушки, двигатели) необходимо использовать внешний демпфер (диод или RC-цепь)
• Не предназначен для установки вне закрытых шкафов - риск повреждения пылью и механическими воздействиями

Примеры использования

• Управление пневматическими клапанами в автоматических линиях сборки
• Переключение режимов работы станков через PLC
• Контроль освещения в зонах обслуживания оборудования
• Сигнализация аварийных ситуаций через включение звонка или лампы
• Логические элементы в схемах управления лифтами, эскалаторами, конвейерами

Практические советы

• При подключении индуктивной нагрузки (например, катушки соленоида) обязательно установите параллельно ей антиискровую диодную цепь - это продлит срок службы контактов реле Systeme Electric sxm2cb2bd
• Проверьте соответствие сечения провода и токового класса - для 10 А лучше использовать медный провод не менее 1,5 мм2
• При использовании нескольких реле в одном шкафу соблюдайте минимальный зазор между корпусами - обеспечивается лучшее теплоотведение
• Если вы заменяете старое реле - сравните тип контактов: 2CO означает два переключающих контакта, а не два раздельных NO/NC
• LED-индикация горит при наличии напряжения на катушке - если она не светится, проверьте источник 24 В DC, а не сам контакт
