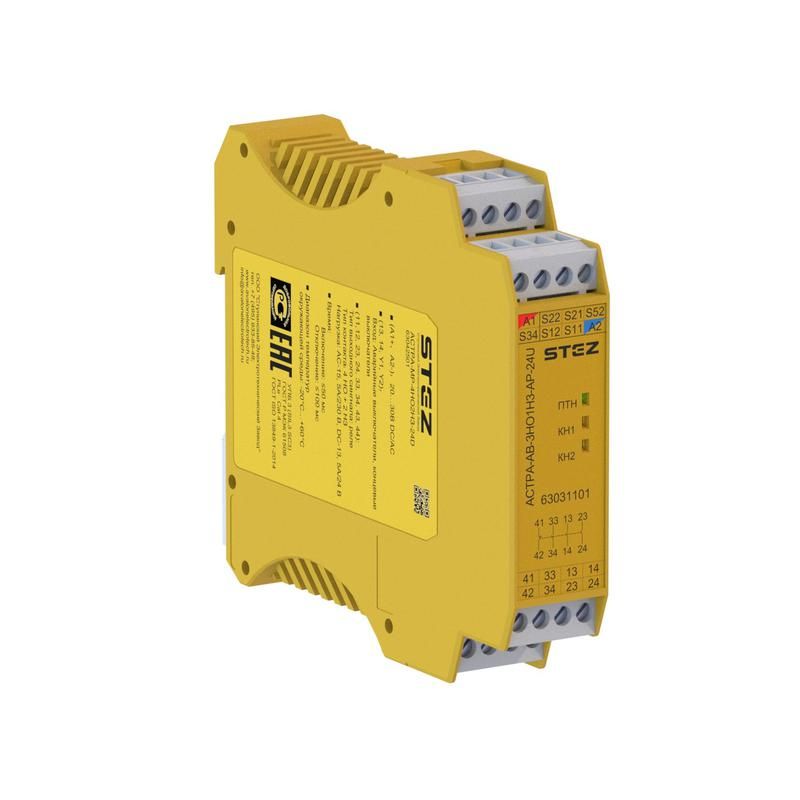

Реле безопасности АСТРА-АВ-3НO1НЗ-АР-24U СТЭЗ 63031101

Реле безопасности АСТРА-АВ-3НO1НЗ-АР-24U СТЭЗ предназначено для контроля безопасного отключения оборудования в системах автоматизации. Это устройство обеспечивает надёжную работу в условиях повышенной нагрузки и применяется там, где требуется соответствие требованиям функциональной безопасности.

Назначение и область применения

Реле безопасности АСТРА-АВ-3НO1НЗ-АР-24U СТЭЗ используется для управления цепями безопасности в промышленных системах. Его основная задача - контролировать состояние сигнальных входов (например, кнопок аварийной остановки, световых занавесов, дверных переключателей) и при нарушении условий безопасной работы - отключить исполнительные элементы через силовые контакты. Подходит для установки на станках, конвейерах, роботизированных комплексах и других устройствах, требующих соответствия нормам EN ISO 13849-1 и IEC 62061.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (24 U - указывает на тип питания)
• Количество выходных контактов: 3 нормально замкнутых (3NO) + 1 нормально разомкнутый (1NC)
• Максимальный коммутируемый ток: до 5 А (для каждого контакта, при напряжении до 250 В переменного тока)
• Степень защиты корпуса: IP20 (защита от прикосновений и ограниченного доступа пыли)
• Условия эксплуатации: температура от -25C до +70C, относительная влажность до 95% без конденсации
• Категория отказоустойчивости: Category 3 / PL d (по EN ISO 13849-1)

Совместимость и монтаж

Реле безопасности АСТРА-АВ-3НO1НЗ-АР-24U СТЭЗ устанавливается на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода сечением от 0,2 до 2,5 мм2. Клеммы рассчитаны на одножильные и многожильные провода. Устройство не требует внешнего источника питания - работает от 24 В постоянного тока. Монтировать рекомендуется в закрытых щитах, защищённых от механических повреждений и брызг воды. Наличие нескольких контактных групп позволяет использовать одно реле для управления несколькими цепями безопасности.

Безопасность и стандарты

Реле безопасности АСТРА-АВ-3НO1НЗ-АР-24U СТЭЗ соответствует международным стандартам EN ISO 13849-1 (категория 3, уровень производительности PL d) и IEC 62061 (класс SIL 2). Конструкция предусматривает самоконтроль и диагностику внутренних неисправностей - при сбое в работе одного из каналов реле переходит в безопасное состояние и отключает выходы. Это исключает возможность ложного срабатывания или невыполнения функции безопасности.

Преимущества

• Высокая надёжность благодаря двухканальной архитектуре с взаимной проверкой сигналов
• Гибкость в управлении: три нормально замкнутых и один нормально разомкнутый контакт позволяют гибко организовать цепи безопасности
• Интегрированная диагностика снижает время простоя - система самостоятельно фиксирует отказы
• Простота монтажа и совместимость со стандартными DIN-рейками

Ограничения применения

• Не предназначен для работы в средах с высокой запылённостью, агрессивными газами или влагой - степень защиты IP20 не обеспечивает герметичность
• Не допускается использование в цепях с напряжением выше 250 В переменного тока или более 60 В постоянного тока
• Не подходит для прямого управления двигателями мощностью свыше 1,1 кВт - необходимо применение контакторов
• Требуется обязательное соблюдение полярности при подключении 24 В постоянного тока

Примеры использования

• Автоматическая линия сборки: реле отключает питание приводов при открывании ограждения
• Фрезерный станок: управление остановкой по сигналу с кнопки экстренной остановки и фотоэлемента
• Ленточный конвейер: сброс питания при срабатывании датчика перегрузки

Практические советы

• Перед первым запуском проверьте правильность подключения входов - все цепи безопасности должны быть замкнуты при штатном режиме
• При использовании нескольких реле в одной системе убедитесь, что они имеют согласованную временную задержку срабатывания
• Не используйте реле как обычное реле времени или импульсное устройство - оно проектировано исключительно для функций безопасности
• При обслуживании всегда отключайте питание - даже при выключенном оборудовании возможна энергия в конденсаторах
• Для удобства диагностики можно подключить индикатор состояния к выходному контакту - он покажет, находится ли реле в рабочем или заблокированном состоянии
