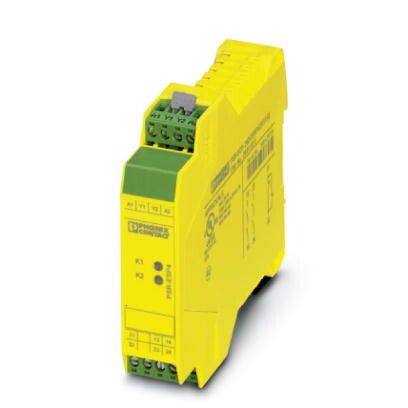

Реле безопасности PSR-SCP- 24DC/ESP4/2X1/1X2 | 2981020 Phoenix Contact

Реле безопасности PSR-SCP-24DC/ESP4/2X1/1X2 от Phoenix Contact предназначено для контроля функций безопасности в автоматизированных системах - например, остановки оборудования при срабатывании кнопки аварийной остановки или открытии защитного ограждения. Это надёжный компонент, соответствующий требованиям EN ISO 13849-1 и IEC 62061.

Назначение и область применения

PSR-SCP-24DC/ESP4/2X1/1X2 используется там, где требуется гарантированная остановка машины при возникновении опасности. Он контролирует сигналы от устройств безопасности - таких как кнопки аварийной остановки, световые завесы, дверные переключатели - и отключает питание исполнительных механизмов, если условия безопасности нарушены. Применяется на станках, конвейерах, робототехнических комплексах и других промышленных установках, требующих класса безопасности PL d / Category 3.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Число входов: 4 (два канала для сигнала безопасности + два для контрольных сигналов)
• Выходы: два нормально замкнутых контакта (2x1) и один нормально открытый контакт (1x2)
• Максимальный коммутируемый ток: до 5 А при 250 В переменного тока
• Степень защиты корпуса: IP20
• Условия эксплуатации: температура от –25 C до +60 C
• Класс безопасности: PL d, Cat. 3 согласно EN ISO 13849-1; SIL CL 2 согласно IEC 62061

Совместимость и монтаж

PSR-SCP-24DC/ESP4/2X1/1X2 устанавливается на DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - провода зачищаются на 7–10 мм. Для работы необходимы два независимых сигнала безопасности (например, от двух кнопок аварийной остановки), чтобы исключить случайное срабатывание из-за отказа одного элемента. Выходы подходят для управления катушками контакторов, магнитных пускателей или других нагрузок с током до 5 А. Устройство не требует внешнего программирования - все логика реализована аппаратно.

Безопасность и стандарты

PSR-SCP-24DC/ESP4/2X1/1X2 сертифицирован по международным стандартам безопасности: EN ISO 13849-1 (класс PL d, категория 3) и IEC 62061 (SIL CL 2). Это гарантирует, что при одиночном отказе внутренних компонентов (например, обрыв цепи или заклинивание контакта) устройство всё равно обеспечит безопасную остановку. Соответствие стандартам позволяет использовать реле в системах, регулируемых законодательством ЕАЭС и EU.

Преимущества

• Аппаратная реализация логики безопасности - нет необходимости в ПЛК или программировании
• Два независимых входных канала обеспечивают отказоустойчивость
• Гибкая конфигурация выходов: можно управлять двумя нагрузками или одной с резервированием
• Индикация состояния: светодиоды показывают наличие питания и активность выходов
• Устойчивость к помехам благодаря фильтрации входных сигналов

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В DC - использование другого напряжения повредит устройство
• IP20 не обеспечивает защиту от брызг воды или пыли - нельзя применять во влажных или запылённых средах без дополнительной защиты
• Не поддерживает диагностику через протоколы (Modbus, PROFINET); для удалённого мониторинга нужен внешний интерфейс
• Максимальный ток нагрузки ограничен 5 А - для больших двигателей потребуется промежуточный контактор

Примеры использования

• На линии сборки: управление остановкой конвейера при открывании защитного кожуха
• На металлообрабатывающем станке: отключение двигателя при нажатии кнопки E-stop
• В роботизированной клетке: параллельное отслеживание двух датчиков положения двери
• В упаковочном модуле: обеспечение безопасного режима обслуживания через комбинированный сигнал с датчика и кнопки

Практические советы

• При подключении используйте провода сечением 0,2–2,5 мм2 - слишком толстые жилы не войдут в зажимы
• Обязательно проверьте полярность питания: неверное подключение 24 В DC может вывести реле из строя
• Для повышенной надёжности рекомендуется подключать каждый входной канал к отдельному источнику сигнала (не шлейфовать несколько датчиков в одном канале)
• Перед первым запуском убедитесь, что индикаторы питания и выходов горят корректно - это подтверждает работоспособность устройства
• Замена PSR-SCP-24DC/ESP4/2X1/1X2 возможна на аналогичные модели серии PSR-SCP - совпадают габариты и схема подключения
