Реле давления воды стрелочное для скважинного и поверхностного насосов РДС-А - 1201010000 Акваконтроль

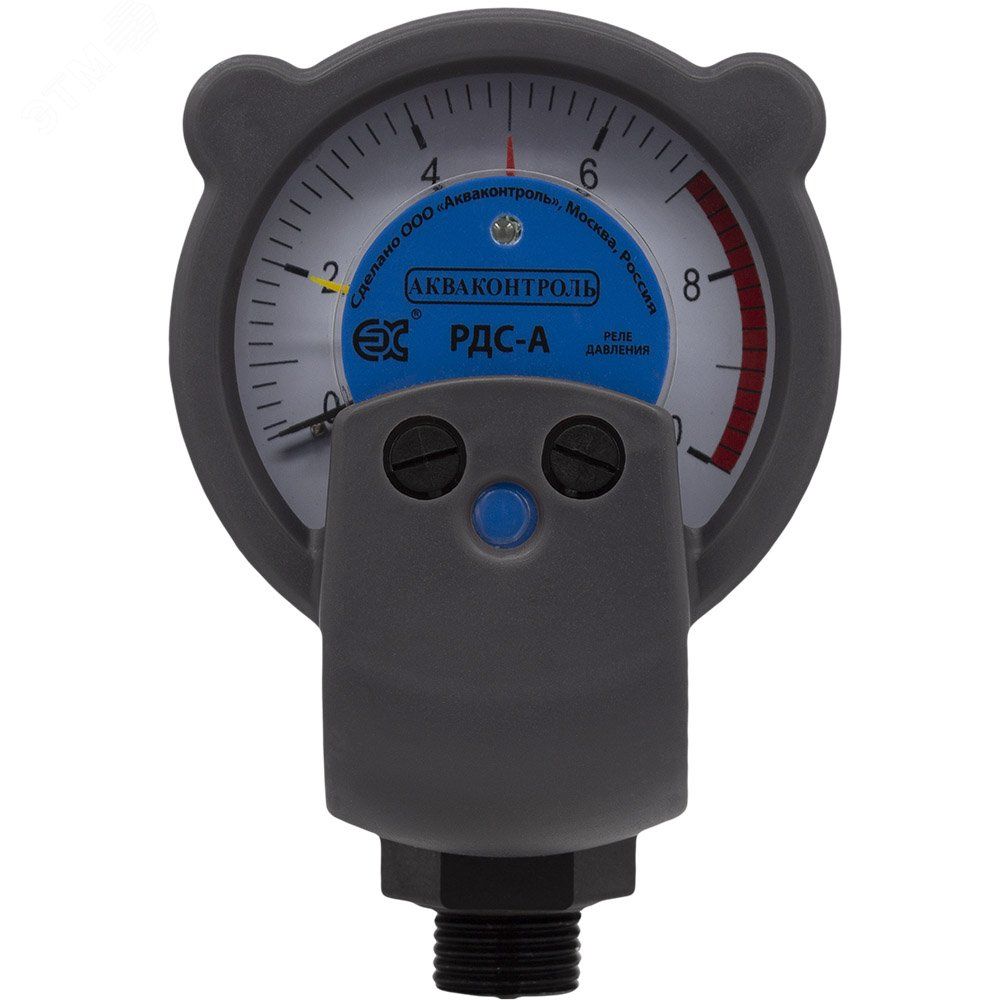

Реле давления воды стрелочное для скважинных и поверхностных насосов РДС-А от Акваконтроль (арт. 1201010000) - устройство для автоматического управления насосом на основе давления в системе водоснабжения. Подключается к гидроаккумулятору, защищает насос от сухого хода и позволяет точно настраивать режим работы.

Назначение и область применения

Реле давления воды стрелочное для скважинных и поверхностных насосов РДС-А предназначено для автоматического включения и отключения насоса при достижении заданных уровней давления в трубопроводе. Устройство работает в паре с гидроаккумулятором и подходит для систем автономного водоснабжения частных домов, дач, хозяйственных объектов. Применяется с насосами мощностью до 1500 Вт - как со скважинными, так и с поверхностными моделями.

Технические характеристики

• Максимальная мощность управляемого насоса: 1500 Вт
• Тип индикации: механический стрелочный манометр (диапазон измерения - до 6 бар)
• Настройка порогов: ручная регулировка включения и выключения (пороги можно менять без инструментов)
• Защита от сухого хода: да, с выбором времени задержки - 30 или 180 секунд
• Автоматический перезапуск: до 7 попыток после срабатывания защиты
• Подключение: клеммная колодка для проводов (сечение до 2,5 мм2)
• Рабочее давление: 0–6 бар
• Температура окружающей среды: +5C…+40C

Совместимость и монтаж

Реле давления воды стрелочное для скважинных и поверхностных насосов РДС-А устанавливается между гидроаккумулятором и насосом. Монтаж выполняется на входной трубе системы, перед насосом. Клеммы подключаются к фазе, нулю и заземлению согласно схеме на корпусе. Для правильной работы необходимо:

• Использовать только гидроаккумулятор - без него реле не будет работать корректно
• Убедиться, что посадочные размеры трубы соответствуют резьбе реле (G 1/2")
• Не допускать прямого воздействия влаги на корпус - установка должна быть в сухом месте

Безопасность и стандарты

Реле давления воды стрелочное для скважинных и поверхностных насосов РДС-А соответствует требованиям безопасности для бытовых электроустановок. Защита от сухого хода предотвращает перегрев и выход из строя насоса. Наличие манометра позволяет контролировать текущее давление в реальном времени, снижая риск гидроудара.

Преимущества

• Стрелочный манометр - наглядный контроль давления без внешних приборов
• Легкая регулировка порогов - достаточно повернуть два винта
• Гибкая настройка защиты от сухого хода - выбор между 30 и 180 секундами
• Семикратный автоматический перезапуск - повышает надежность при временных сбоях (например, при падении уровня воды в скважине)
• Простая конструкция - минимум деталей, высокая ремонтопригодность

Ограничения применения

• Не подходит для систем с давлением выше 6 бар - возможна поломка манометра
• Не используется без гидроаккумулятора - реле не рассчитано на работу напрямую с трубопроводом без аккумуляции
• Запрещена работа при температуре ниже +5C - возможно замерзание воды внутри устройства
• Не предназначен для промышленных систем с частыми циклами включения (>10 раз/час)
• Не рекомендуется для воды с высоким содержанием песка или жестких примесей - может забиваться входной канал

Примеры использования

• Частный дом с глубокой скважиной и насосом 1100 Вт - реле включает насос при падении давления в баке, отключает при заполнении
• Дача с поверхностным насосом - обеспечивает постоянное давление в кранах, защищает насос от сухого хода при опустошении емкости
• Система полива с гидроаккумулятором - реле автоматически запускает насос при необходимости, экономя энергию

Практические советы

• Перед первым запуском проверьте давление в гидроаккумуляторе - оно должно быть на 0,2–0,3 бар ниже нижнего порога реле
• При настройке порогов начните с минимального значения включения (1,4–1,6 бар) и увеличивайте постепенно
• Если насос часто включается и выключается - увеличьте разницу между верхним и нижним порогом (рекомендовано не менее 1,0 бар)
• Проверяйте герметичность соединений - даже маленькая утечка вызывает постоянную работу насоса
• При длительном простое системы (например, зимой) слейте воду из реле и труб - чтобы избежать замерзания
