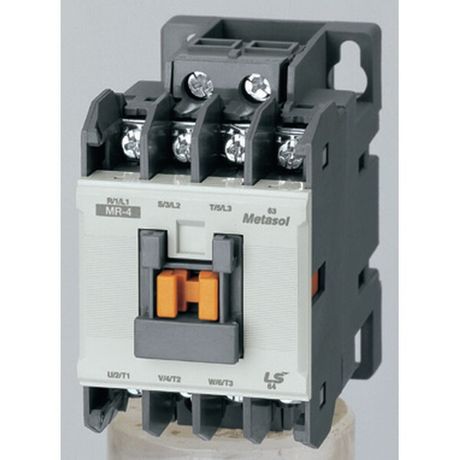

Реле для контакторов MC Metasol MR-4 AC220V 50Hz 2a2b LS Electric 1389007900 LSIS

Реле для контакторов MR-4 AC220V 50Hz 2a2b от LS Electric предназначено для защиты электродвигателей от перегрузки и обеспечивает надёжное управление контактными цепями. Артикул 1389007900 - компактное решение для монтажа на плате в промышленной автоматике.

Назначение и область применения

Реле для контакторов MR-4 AC220V 50Hz 2a2b - это устройство тепловой защиты, которое отключает питание двигателя при превышении допустимого тока. Подходит для установки в системах управления станками, насосами, вентиляторами и другим оборудованием с трёхфазным двигателем. Используется совместно с контакторами в панелях автоматического управления.

Технические характеристики

• Номинальный ток: 16 А - максимальный ток, который реле может коммутировать длительно;
• Регулируемый диапазон тока: от 13 до 16 А - можно настроить порог срабатывания в пределах +-3 А от номинала;
• Количество контактов: 2 нормально замкнутых + 2 нормально разомкнутых - обеспечивают гибкую сигнализацию и управление;
• Номинальное рабочее напряжение: 690 В - позволяет использовать в сетях с высоким напряжением, включая промышленные системы;
• Количество силовых полюсов: 3 - защищает все три фазы одновременно;
• Управление: переменный ток 220 В, 50 Гц - требует питания именно от такой сети для работы управляющей катушки;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды;
• Способ монтажа: на монтажную плату - крепится через отверстия и паяется или зажимается;
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2.

Совместимость и монтаж

Реле для контакторов MR-4 AC220V 50Hz 2a2b не устанавливается на DIN-рейку - только на печатную плату. Для монтажа требуется свободное место на плате с соответствующими отверстиями. Подключение осуществляется через винтовые зажимы: входные фазы подключаются к верхним клеммам, выходные - к нижним. Управляющая катушка подключается к выводам A1/A2, рассчитанным на 220 В переменного тока. Убедитесь, что площадка на плате выдерживает механическую нагрузку и температурный режим.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов IEC/EN 60947-4-1 и IEC/EN 60947-5-1 для аппаратов управления и коммутационных устройств. Наличие сертификатов подтверждает безопасность при работе в условиях промышленной среды. Однако из-за степени защиты IP20 запрещено использование во влажных, пыльных или открытых помещениях без корпуса.

Преимущества

• Высокая точность регулировки тока срабатывания - минимизирует ложные срабатывания;
• Чёткая визуальная индикация состояния контактов - легко определить, сработало ли реле;
• Компактный форм-фактор - экономит место на плате;
• Надёжные винтовые зажимы - снижают риск ослабления соединений при вибрации;
• Совместимость с большинством стандартных контакторов LS Electric и аналогичных моделей других производителей.

Ограничения применения

• Не работает при постоянном токе - только для переменного напряжения 220 В, 50 Гц;
• IP20 не обеспечивает защиту от пыли и влаги - нельзя применять вне закрытых щитов;
• Только монтаж на плату - невозможно установить на DIN-рейку, как другие модели серии MR;
• Нельзя использовать для защиты токов ниже 13 А - минимальный порог регулировки составляет 13 А;
• Не предназначен для частого включения-выключения - рекомендовано менее 10 операций в час.

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения;
• Автоматическое отключение конвейера при перегрузке по току;
• Компонент в пульте управления станком ЧПУ с функцией аварийной остановки;
• Встраивание в распределительные шкафы с контроллерами PLC для реализации логики безопасности.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону регулировки (13–16 А);
• При монтаже на плату используйте термостойкий материал - реле нагревается при работе;
• Подключите контрольную лампу к одному из вспомогательных контактов - будет видно, когда реле сработало;
• Не затягивайте винты слишком сильно - повредите медные клеммы;
• Если нужна защита от пыли и влаги - поместите реле для контакторов MR-4 AC220V 50Hz 2a2b внутрь герметичного корпуса IP54 или выше.
