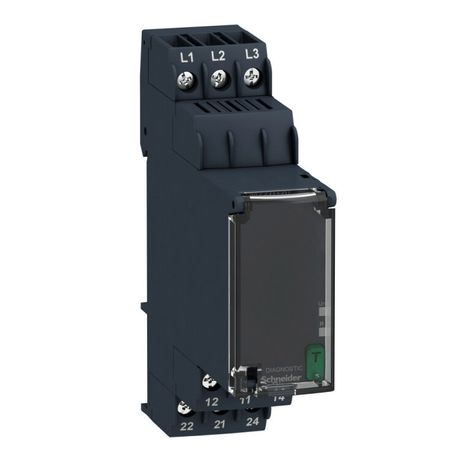

Реле контроля чередования и обрыва фаз 2С/О SchE 8А Systeme Electric(Schneider-Electric)

Реле контроля чередования и обрыва фаз Schneider Electric (серия RM22TG20) обеспечивает защиту трехфазных потребителей от аварийных режимов сети, контролируя наличие напряжения, симметрию фаз и правильность порядка их чередования. Устройство устанавливается на DIN-рейку и коммутирует цепи управления через два переключающих контакта (2С/О), что позволяет одновременно размыкать одну цепь и замыкать другую при срабатывании защиты. Номинальный ток контактов составляет 8 А, что определяет возможность прямого подключения к контакторам или пускателям без использования промежуточных реле для маломощных цепей управления. Винтовой способ подключения обеспечивает надежное соединение проводов в распределительных щитах промышленных объектов и систем автоматизации зданий. Реле работает от переменного напряжения 220 В, что соответствует стандартным цепям управления в трехфазных сетях 380 В. Применение данного реле критично для оборудования, чувствительного к вращению двигателя (лифты, насосы, вентиляторы, грузоподъемные механизмы), так как предотвращает работу в режиме обратного вращения или при потере одной из фаз. Два переключающих контакта дают гибкость в логике управления: можно использовать один контакт для отключения питания, а второй — для подачи сигнала тревоги или включения индикатора неисправности.
