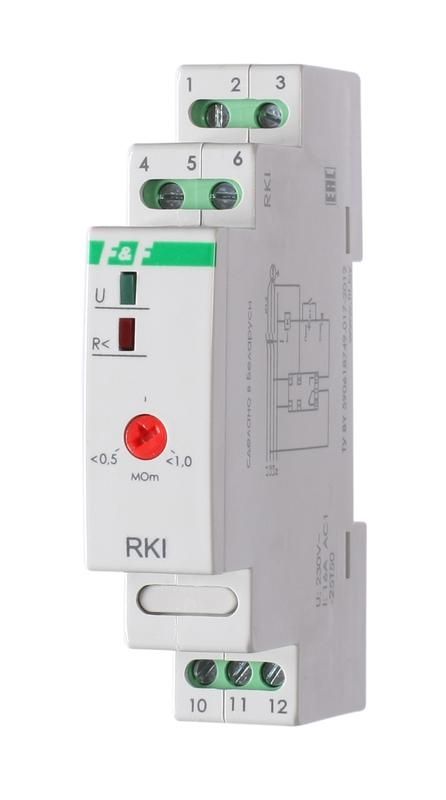

Реле контроля изоляции RKI (для сопротивления в обмотках электродвигателей монтаж на DIN-рейке 35мм) F&F EА05.003.001 Евроавтоматика EA05.003.001

Реле контроля изоляции RKI, 230В 16А 1NO/NC IP20, монтаж на DIN-рейке 35мм от Евроавтоматика предназначено для постоянного мониторинга состояния изоляции в электрических системах. Устройство обеспечивает безопасное включение оборудования только при достаточном уровне изоляции, предотвращая аварии из-за утечек тока. Артикул ea05.003.001 подходит для установки в распределительных щитах промышленных объектов.

Назначение и область применения

Реле контроля изоляции RKI, 230В 16А 1NO/NC IP20, монтаж на DIN-рейке 35мм используется для контроля сопротивления изоляции в одно- и трёхфазных сетях переменного тока. Применяется для защиты электродвигателей, трансформаторов, кабельных линий и другого электрооборудования, где важно исключить запуск при повреждённой изоляции. Особенно актуально в условиях повышенной влажности, пыли или агрессивной среды.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC), 50 Гц
• Коммутируемый ток: 16 А
• Тип контактов: один нормально открытый (НО) и один нормально закрытый (НЗ)
• Порог срабатывания: 500 кОм и 1000 кОм - два уровня контроля
• Индикация: красный светодиод при снижении сопротивления изоляции ниже установленного порога (обозначение R<)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не защищено от воды
• Способ монтажа: на DIN-рейку 35 мм, занимает 1 модуль
• Диапазон рабочих температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью эксплуатации в помещениях с высокой влажностью
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля изоляции RKI, 230В 16А 1NO/NC IP20, монтаж на DIN-рейке 35мм совместимо со всеми стандартными DIN-рейками шириной 35 мм. Подключение осуществляется через клеммы на передней панели: питание - L/N, контакты - 10–11 (НЗ), 11–12 (НО). Контакты гальванически развязаны от цепи питания - можно использовать для управления внешними устройствами, например, пускателями или сигнализацией. Для правильной работы необходимо соблюдать полярность при подключении питания.

Безопасность и стандарты

Реле контроля изоляции RKI соответствует требованиям ТУ BY 590618749.027-2017. Гальваническая развязка между силовой частью и цепью управления исключает риск пробоя и позволяет применять устройство в системах с различным уровнем заземления. Индикация сработывания (красный LED) даёт наглядную информацию о состоянии изоляции без необходимости тестирования мультиметром.

Преимущества

• Два точных порога срабатывания (500 кОм и 1000 кОм) позволяют адаптировать чувствительность под тип оборудования
• Гальваническая развязка контактов - безопасное управление нагрузкой даже при нестабильной сети
• Простая индикация: красный светодиод сразу указывает на проблему с изоляцией
• Минимальная занимаемая ширина (1 модуль) экономит место в щите
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - степень защиты IP20 не обеспечивает герметичность
• Не работает в сетях постоянного тока - только переменный ток 230 В, 50 Гц
• Не имеет функции автоматического восстановления после срабатывания - требуется ручное включение после устранения причины
• Не рекомендуется для установки вне закрытых щитов - отсутствие защиты от влаги и пыли
• Пороговые значения фиксированы - нельзя изменить диапазон контроля за пределами 500–1000 кОм

Примеры использования

• Защита пускателей электродвигателей насосов в канализационных станциях
• Контроль изоляции в цепях питания трансформаторов в производственных цехах
• Блокировка старта конвейеров при выявлении утечки тока через изоляцию кабелей
• Интеграция в системы безопасности пищевых производств, где важна надёжность изоляции в условиях влажности

Практические советы

• Перед первым запуском проверьте, что сопротивление изоляции защищаемого оборудования выше выбранного порога (минимум 500 кОм)
• При использовании в трёхфазных системах подключайте реле к одной фазе - достаточно одного устройства на всю систему
• Если индикатор R< горит постоянно - проверьте целостность изоляции кабелей, обмоток двигателя или наличие влаги в щите
• Не используйте реле в качестве основного коммутационного аппарата - его контакты рассчитаны на управление, а не на длительную работу под нагрузкой
• При замене убедитесь, что новый экземпляр RKI, 230В 16А 1NO/NC IP20, монтаж на DIN-рейке 35мм имеет тот же артикул ea05.003.001 - отличаются только пороги и комплектация
