Реле контроля напряжения РКН-3-15-15 AC230В/AC400BУХЛ4 - 4640016933945 Меандр

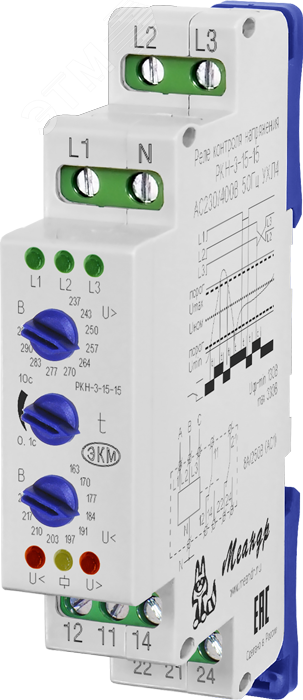

Реле контроля напряжения РКН-3-15-15 AC230В/AC400B УХЛ4 от компании Меандр АО предназначено для защиты электрооборудования от аварийных отклонений напряжения в трёхфазных сетях с нейтралью. Устройство питается от самой контролируемой цепи, монтируется на DIN-рейку и подходит для промышленного использования в условиях умеренного климата.

Назначение и область применения

Реле контроля напряжения РКН-3-15-15 AC230В/AC400B УХЛ4 следит за уровнем напряжения в трёхфазной сети с нулевым проводником. При выходе напряжения за пределы допустимых значений - ниже 160 В или выше 280 В - реле автоматически отключает нагрузку, чтобы предотвратить повреждение подключённого оборудования. Подходит для защиты насосов, компрессоров, систем вентиляции, станков и другого промышленного оборудования, чувствительного к колебаниям напряжения.

Технические характеристики

• Номинальное напряжение управления: 220 В (питание берётся прямо из контролируемой сети)
• Диапазон измеряемого напряжения: 160–280 В
• Номинальный ток: 5 А
• Коммутируемый ток: 5 А
• Способ монтажа: на DIN-рейку 35 мм (по ГОСТ Р МЭК 60715-2003)
• Количество контактных групп: 2
• Тип контактов: без нормально открытых (НО) и нормально закрытых (НЗ) - реле работает как пороговый выключатель, размыкает цепь при аварии
• Степень защиты корпуса: IP20 (защита от прикосновения и крупных предметов, не герметичное)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, в помещениях с умеренной влажностью)

Совместимость и монтаж

Реле контроля напряжения РКН-3-15-15 AC230В/AC400B УХЛ4 устанавливается на стандартную DIN-рейку шириной 35 мм. Для крепления на плоскую поверхность (например, на стену или щит) достаточно раздвинуть фиксирующие защёлки на корпусе. Присоединение проводов выполняется через передние клеммы - они обеспечивают надёжный зажим проводов сечением до 2,5 мм2. Питание подаётся напрямую на входные клеммы реле - внешний источник не требуется. Обязательно соблюдать полярность при подключении фаз и нуля.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60715-2003 по монтажу на DIN-рейку. Произведено в соответствии с требованиями безопасности для электротехнических устройств в промышленных условиях. Не предназначен для использования во взрывоопасных средах, на открытом воздухе или в местах с высокой запылённостью.

Преимущества

• Автономная работа - не требует внешнего источника питания, получает энергию из контролируемой сети
• Универсальный монтаж - совместим со всеми типами DIN-реек и легко крепится на плоскости
• Чёткий порог срабатывания - точное отключение при отклонении напряжения более чем на +-20 % от 220 В
• Простая диагностика - состояние устройства определяется по положению контактов и наличию напряжения на входе

Ограничения применения

• Не подходит для однофазных сетей без нейтрали - требует трёхфазной системы с нулевым проводом
• Не имеет функции задержки срабатывания - реагирует мгновенно, что может вызывать ложные отключения при кратковременных просадках
• Контакты не имеют НО/НЗ - нельзя использовать для сигнализации или управления другими цепями, кроме основного отключения
• Не рассчитано на работу при температурах ниже −40 C или выше +40 C
• Не защищено от брызг воды и пыли - применение только внутри помещений

Примеры использования

• Защита частотных преобразователей на промышленных линиях от перегрузок по напряжению
• Контроль качества электроснабжения в цехах с чувствительным оборудованием (ЧПУ, сварочные аппараты)
• Обеспечение безопасной работы холодильных установок в складских комплексах
• Фильтрация скачков напряжения в распределительных щитах многоквартирных домов (при наличии трёхфазного ввода)

Практические советы

• Перед установкой проверьте, есть ли в вашей сети нулевой провод - без него реле работать не будет
• Используйте провода сечением не более 2,5 мм2 - большие жилы не войдут в клеммы
• При монтаже на DIN-рейку убедитесь, что реле плотно зафиксировано - слабое крепление может вызвать нагрев и отказ
• Не подключайте нагрузку мощнее 1,1 кВт (5 А × 220 В) - превышение тока приведёт к выходу контактов из строя
• Проверяйте правильность подключения фаз L1, L2, L3 и N - неверная коммутация может исказить показания
